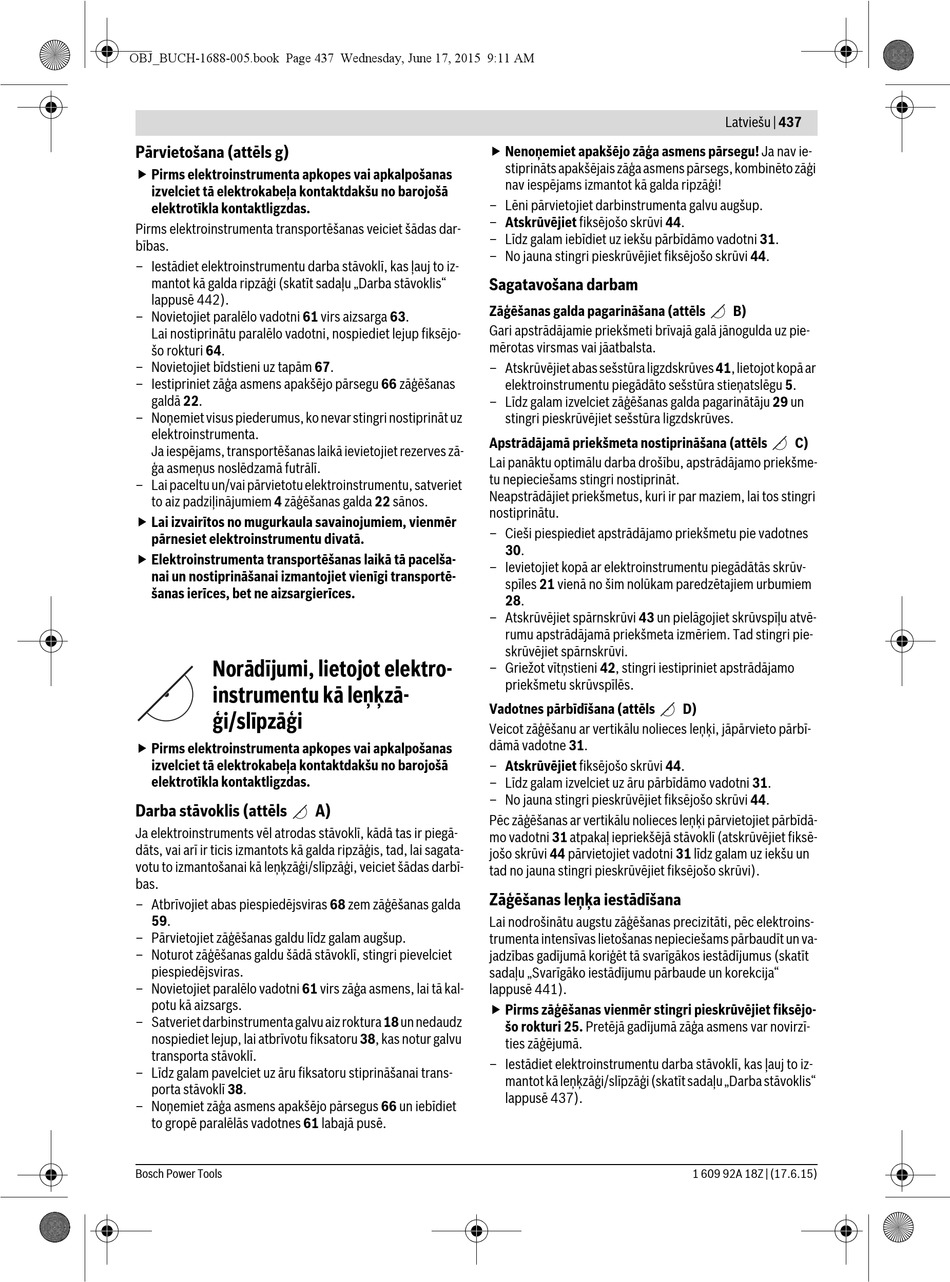

Pārvietošana (attēls g)
 Pirms elektroinstrumenta apkopes vai apkalpošanas
izvelciet tā elektrokabeļa kontaktdakšu no barojošā
elektrotīkla kontaktligzdas.
Pirms elektroinstrumenta transportēšanas veiciet šādas dar-
bības.
– Iestādiet elektroinstrumentu darba stāvoklī, kas ļauj to iz-
mantot kā galda ripzāģi (skatīt sadaļu „Darba stāvoklis"
lappusē 442).
– Novietojiet paralēlo vadotni 61 virs aizsarga 63.
Lai nostiprinātu paralēlo vadotni, nospiediet lejup fiksējo-
šo rokturi 64.
– Novietojiet bīdstieni uz tapām 67.
– Iestipriniet zāģa asmens apakšējo pārsegu 66 zāģēšanas
galdā 22.
– Noņemiet visus piederumus, ko nevar stingri nostiprināt uz
elektroinstrumenta.
Ja iespējams, transportēšanas laikā ievietojiet rezerves zā-
ģa asmeņus noslēdzamā futrālī.
– Lai paceltu un/vai pārvietotu elektroinstrumentu, satveriet
to aiz padziļinājumiem 4 zāģēšanas galda 22 sānos.
 Lai izvairītos no mugurkaula savainojumiem, vienmēr
pārnesiet elektroinstrumentu divatā.
 Elektroinstrumenta transportēšanas laikā tā pacelša-
nai un nostiprināšanai izmantojiet vienīgi transportē-
šanas ierīces, bet ne aizsargierīces.
Norādījumi, lietojot elektro-
instrumentu kā leņķzā-
ģi/slīpzāģi
 Pirms elektroinstrumenta apkopes vai apkalpošanas
izvelciet tā elektrokabeļa kontaktdakšu no barojošā
elektrotīkla kontaktligzdas.
Darba stāvoklis (attēls
Ja elektroinstruments vēl atrodas stāvoklī, kādā tas ir piegā-
dāts, vai arī ir ticis izmantots kā galda ripzāģis, tad, lai sagata-
votu to izmantošanai kā leņķzāģi/slīpzāģi, veiciet šādas darbī-
bas.
– Atbrīvojiet abas piespiedējsviras 68 zem zāģēšanas galda
59.
– Pārvietojiet zāģēšanas galdu līdz galam augšup.
– Noturot zāģēšanas galdu šādā stāvoklī, stingri pievelciet
piespiedējsviras.
– Novietojiet paralēlo vadotni 61 virs zāģa asmens, lai tā kal-
potu kā aizsargs.
– Satveriet darbinstrumenta galvu aiz roktura 18 un nedaudz
nospiediet lejup, lai atbrīvotu fiksatoru 38, kas notur galvu
transporta stāvoklī.
– Līdz galam pavelciet uz āru fiksatoru stiprināšanai trans-
porta stāvoklī 38.
– Noņemiet zāģa asmens apakšējo pārsegus 66 un iebīdiet
to gropē paralēlās vadotnes 61 labajā pusē.
Bosch Power Tools
 Nenoņemiet apakšējo zāģa asmens pārsegu! Ja nav ie-
– Lēni pārvietojiet darbinstrumenta galvu augšup.
– Atskrūvējiet fiksējošo skrūvi 44.
– Līdz galam iebīdiet uz iekšu pārbīdāmo vadotni 31.
– No jauna stingri pieskrūvējiet fiksējošo skrūvi 44.
Sagatavošana darbam
Zāģēšanas galda pagarināšana (attēls
Gari apstrādājamie priekšmeti brīvajā galā jānogulda uz pie-
mērotas virsmas vai jāatbalsta.
– Atskrūvējiet abas sešstūra ligzdskrūves 41, lietojot kopā ar
– Līdz galam izvelciet zāģēšanas galda pagarinātāju 29 un
Apstrādājamā priekšmeta nostiprināšana (attēls
Lai panāktu optimālu darba drošību, apstrādājamo priekšme-
tu nepieciešams stingri nostiprināt.
Neapstrādājiet priekšmetus, kuri ir par maziem, lai tos stingri
nostiprinātu.
– Cieši piespiediet apstrādājamo priekšmetu pie vadotnes
– Ievietojiet kopā ar elektroinstrumentu piegādātās skrūv-
– Atskrūvējiet spārnskrūvi 43 un pielāgojiet skrūvspīļu atvē-
– Griežot vītņstieni 42, stingri iestipriniet apstrādājamo
Vadotnes pārbīdīšana (attēls
Veicot zāģēšanu ar vertikālu nolieces leņķi, jāpārvieto pārbī-
dāmā vadotne 31.
– Atskrūvējiet fiksējošo skrūvi 44.
– Līdz galam izvelciet uz āru pārbīdāmo vadotni 31.
– No jauna stingri pieskrūvējiet fiksējošo skrūvi 44.
A)
Pēc zāģēšanas ar vertikālu nolieces leņķi pārvietojiet pārbīdā-
mo vadotni 31 atpakaļ iepriekšējā stāvoklī (atskrūvējiet fiksē-
jošo skrūvi 44 pārvietojiet vadotni 31 līdz galam uz iekšu un
tad no jauna stingri pieskrūvējiet fiksējošo skrūvi).
Zāģēšanas leņķa iestādīšana
Lai nodrošinātu augstu zāģēšanas precizitāti, pēc elektroins-
trumenta intensīvas lietošanas nepieciešams pārbaudīt un va-
jadzības gadījumā koriģēt tā svarīgākos iestādījumus (skatīt
sadaļu „Svarīgāko iestādījumu pārbaude un korekcija"
lappusē 441).
 Pirms zāģēšanas vienmēr stingri pieskrūvējiet fiksējo-
– Iestādiet elektroinstrumentu darba stāvoklī, kas ļauj to iz-
stiprināts apakšējais zāģa asmens pārsegs, kombinēto zāģi
nav iespējams izmantot kā galda ripzāģi!
elektroinstrumentu piegādāto sešstūra stieņatslēgu 5.
stingri pieskrūvējiet sešstūra ligzdskrūves.
30.
spīles 21 vienā no šim nolūkam paredzētajiem urbumiem
28.
rumu apstrādājamā priekšmeta izmēriem. Tad stingri pie-
skrūvējiet spārnskrūvi.
priekšmetu skrūvspīlēs.
D)
šo rokturi 25. Pretējā gadījumā zāģa asmens var novirzī-
ties zāģējumā.
mantot kā leņķzāģi/slīpzāģi (skatīt sadaļu „Darba stāvoklis"
lappusē 437).
