Technische Daten

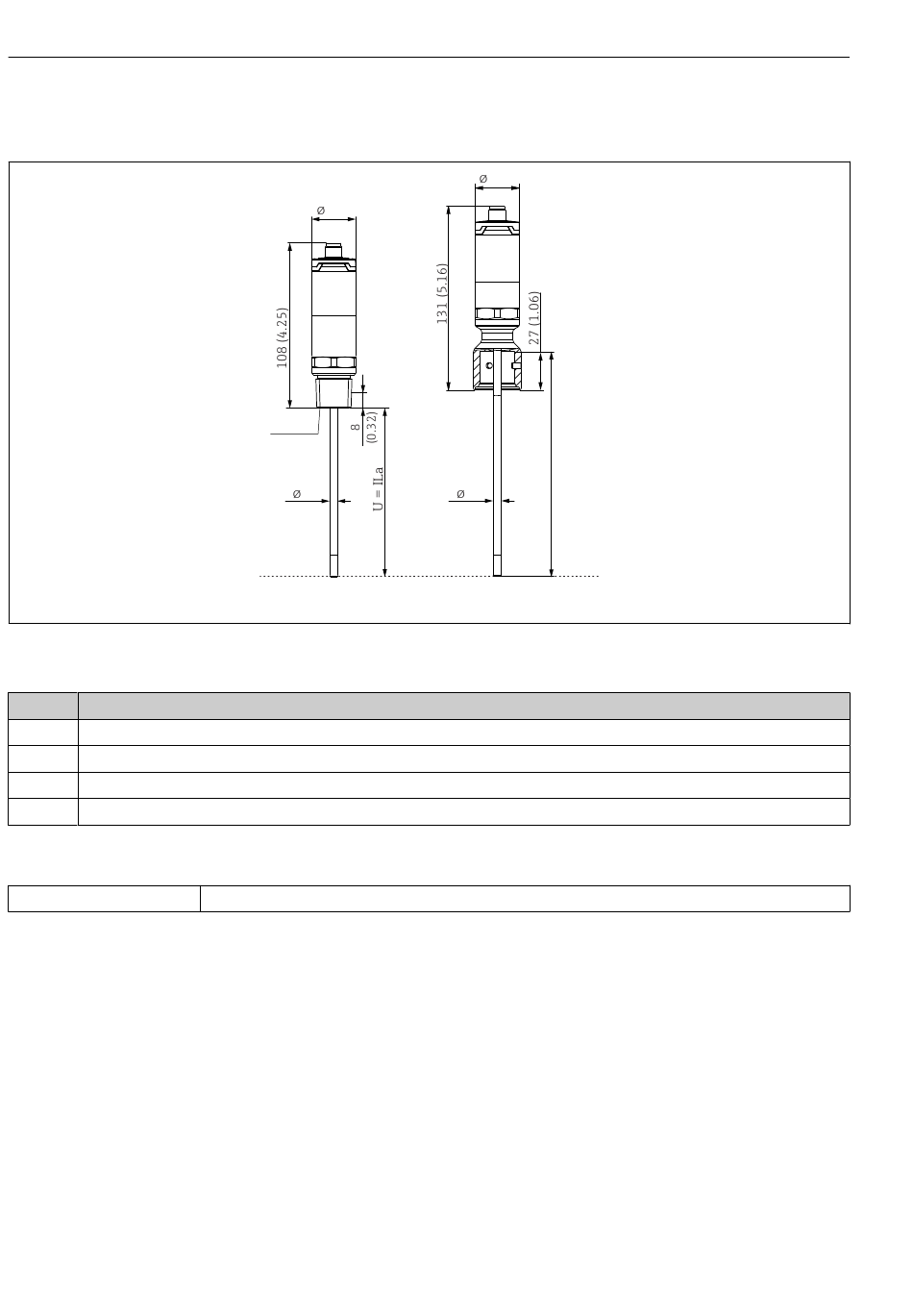

Zum Einbau in einem vorhandenen Schutzrohr.
1 Thermometer mit Gewinde NPT ½" zum Einbau in einem vorhandenen Schutzrohr
2 Thermometer mit iTHERM QuickNeck auf der Oberseite für Schutzrohr mit iTHERM QuickNeck-Verbindung, ⌀ID = 3 mm oder 6 mm
Pos. Beschreibung
U Am Verwendungsort verfügbare Eintauchlänge des Schutzrohrs
(Schutzrohr)
T Am Verwendungsort verfügbare Schaftlänge des Schutzrohrs
(Schutzrohr)
E Länge des Halsrohrs am Verwendungsort (sofern vorhanden)
B Bodendicke des Schutzrohrs
(Schutzrohr)
Zur Berechnung der Eintauchlänge U in ein bereits vorhandenes Schutzrohr TT412 folgende Gleichungen beachten:
Ausführung 2
56
Ohne Schutzrohr
31.5
(1.24)
NPT ½"
ID
1
U = U + T + E + 3 mm - B
(Schutzrohr) (Schutzrohr)
iTHERM TrustSens TM372 HART-Kommunikation
31.5
(1.24)
U
ID
2
(Schutzrohr)
A0048125
