MSA PrimaX IR Gebrauchsanleitung Seite 15

Das Gerät verfügt über vier Leitungen, die verwendet werden können. In der folgenden Tabelle werden
die Beschreibungen der Leitungsfarben aufgeführt:
Beschreibung der Leitungsfarben
Leitungsfarbe
Rot
Gelb
Weiß
Grün
Der Widerstand zwischen der weißen Leitung (Gleichstrom -) und der gelben Leitung (4–20-mA-
Stromquelle) darf maximal (Leitungswiderstand und Lastwiderstand) 500 Ohm betragen.
Es wird eine externe Stromquelle benötigt. Verwenden Sie eine hochwertige, rauscharme Gleichstrom-
versorgung. Im folgenden Plan erhalten Sie genauere Informationen zu Stromversorgung und
Anschlüssen:

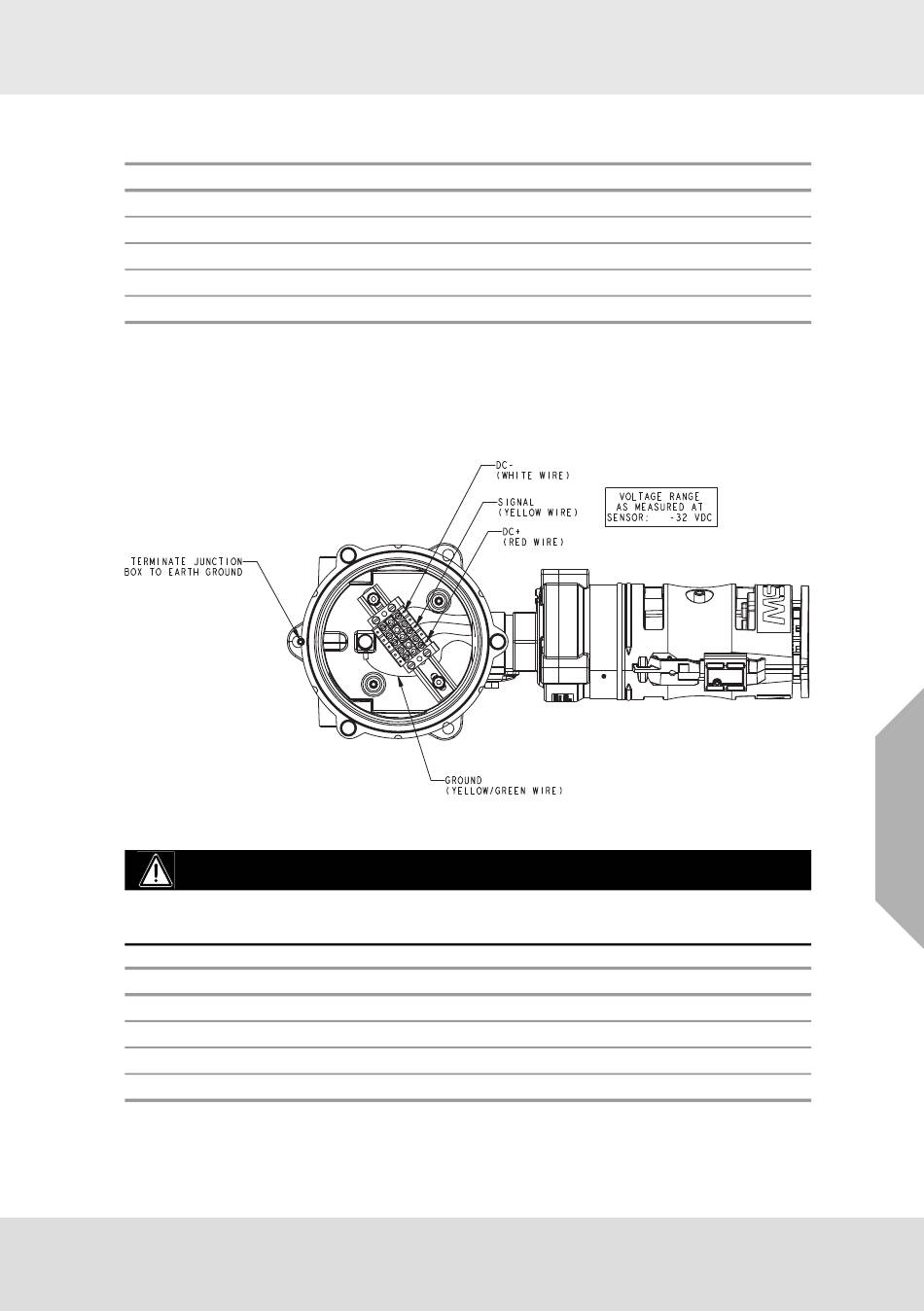

Abb. 7 Anschlussplan für den Sensor
VORSICHT!
Vor dem Anschluss des Geräts müssen alle stromführenden Kabel zum Gerät gelöst oder isoliert
werden, andernfalls besteht die Gefahr eines Stromschlags.
Eingangsspannung (am Sensor)
18 V DC
24 V DC
32 V DC
Definition
24 V DC (DC +)
4–20 mA Quelle (SIG)
0 V DC (DC -)
Erdung Masse
Strombedarf
Sollwert
220 mA
175 mA
130 mA
PrimaX® IR
Installation
18
Höchstwert
350 mA
250 mA
200 mA
DE
15
