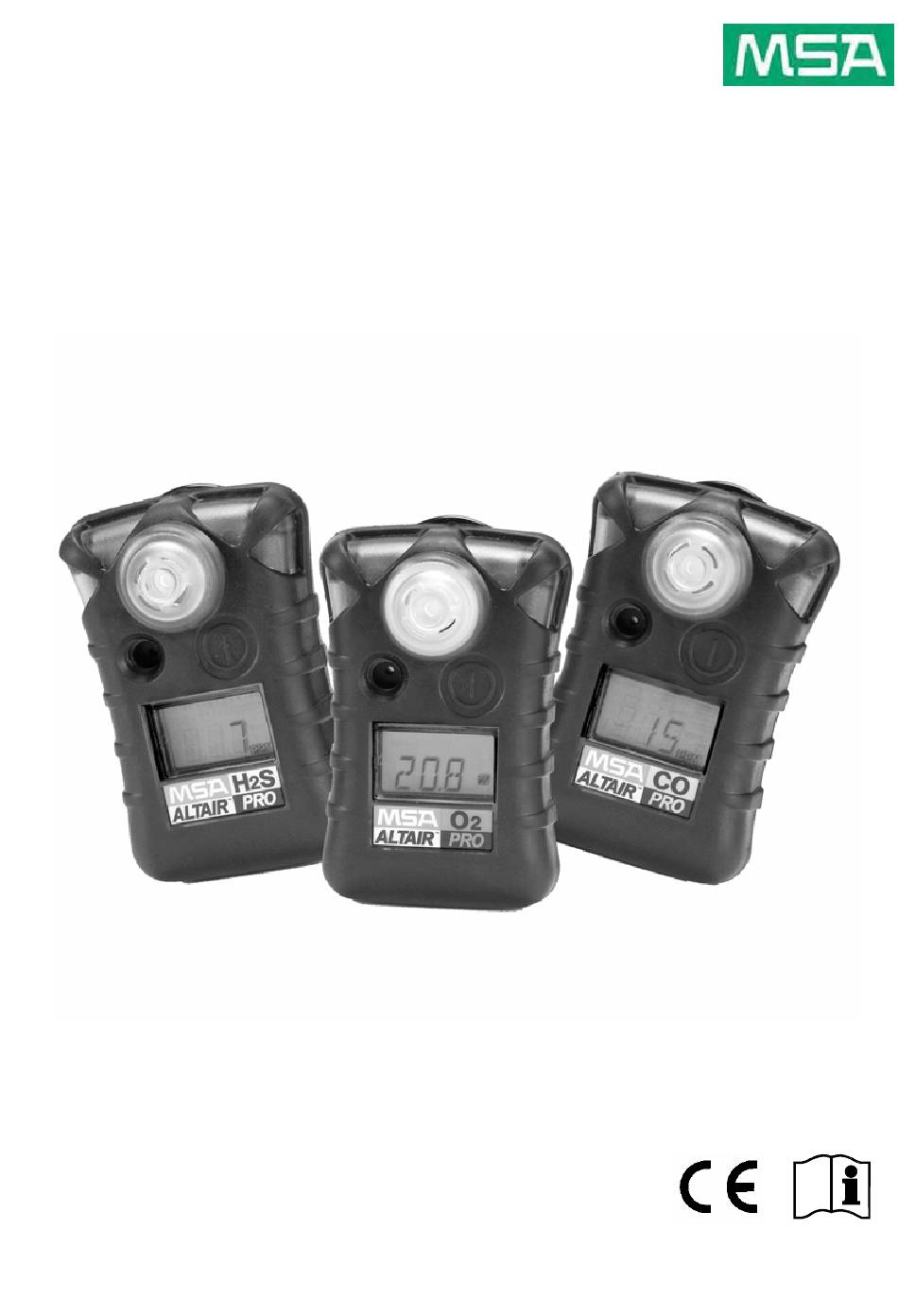

- Seite 1 Operating Manual ALTAIR PRO Single Gas Detector Order No.: 10079352/00...
- Seite 2 MSA AUER GmbH D-12059 Berlin Thiemannstraße 1 Germany © MSA AUER GmbH. All rights reserved...
- Seite 45 NOTES Notes ALTAIR PRO - Operating Manual...
- Seite 47 Gebrauchsanleitung Einkomponenten Gasdetektor ALTAIR PRO Bestell-Nr: 10079352/00...
- Seite 48 MSA AUER GmbH D-12059 Berlin Thiemannstraße 1 Germany © MSA AUER GmbH. Alle Rechte vorbehalten...
-
Seite 49: Konformitätserklärung
Hersteller: 1000 Cranberry Woods Drive Cranberry Township, PA 16066 USA Niedergelassener europäischer Vertreter MSA AUER GmbH, Thiemannstrasse 1, D-12059 Berlin Hiermit wird erklärt, dass das MSA ALTAIR PRO mit den Bestimmungen der Richtlinie 94/9/EC (ATEX) übereinstimmt . Diese Erklärung basiert auf der EG-Baumusterprüfbescheinigung... - Seite 50 Anzeige der Gerätedaten –Stahlvariante ..........26 3.7. Ausschalten des Gerätes ................. 27 3.8. Nachweis von Ereignissen ............... 29 3.9. Funktionsprüfungen am Gerät..............30 3.10. Kalibrierung des Gerätes................32 Wartung......................38 4.1. Hinweise zur Fehlerbehebung..............38 4.2. Batteriewechsel..................39 4.3. Sensorwechsel..................40 Gebrausanleitung ALTAIR PRO...
- Seite 51 Technische Daten / Zulassungen..............41 5.1. Technische Daten ..................41 5.2. Zulassungen..................... 43 5.3. Tabelle Prüfgase ..................44 5.4. Gerätedaten für Sauerstoff............... 44 5.5. Gerätedaten für Toxische Gase ............... 44 5.6. Datenaufzeichnung .................. 45 Bestellangaben ....................46 Gebrauchsanleitung ALTAIR PRO...
-
Seite 52: Sicherheitsvorschriften
Sicherheitsvorschriften 1.1. Bestimmungsgemäße Verwendung Das ALTAIR PRO ist ein tragbares Gasmessgerät zur Überwachung von toxischen Gasen sowie von Sauerstoffmangel oder -überschuss am Arbeitsplatz. Es dient ausschließlich zur Überwachung und nicht zur Messung von Gaskon- zentrationen in der Umgebungsluft. Es soll nur von qualifiziertem und autorisier- tem Personal gewartet und instand gesetzt werden. -
Seite 53: Sicherheits- Und Vorsichtsmaßnahmen Zum Einsatz
Funktion des Gerätes gewährleistet werden. Gerät nur für vorgesehene Gase einsetzen Das ALTAIR PRO dient zur Überwachung und zum Nachweis von Gasen in der Umgebungsluft. Dabei darf es nur für Gase eingesetzt werden, für die ein Sensor im Gerät installiert ist. -

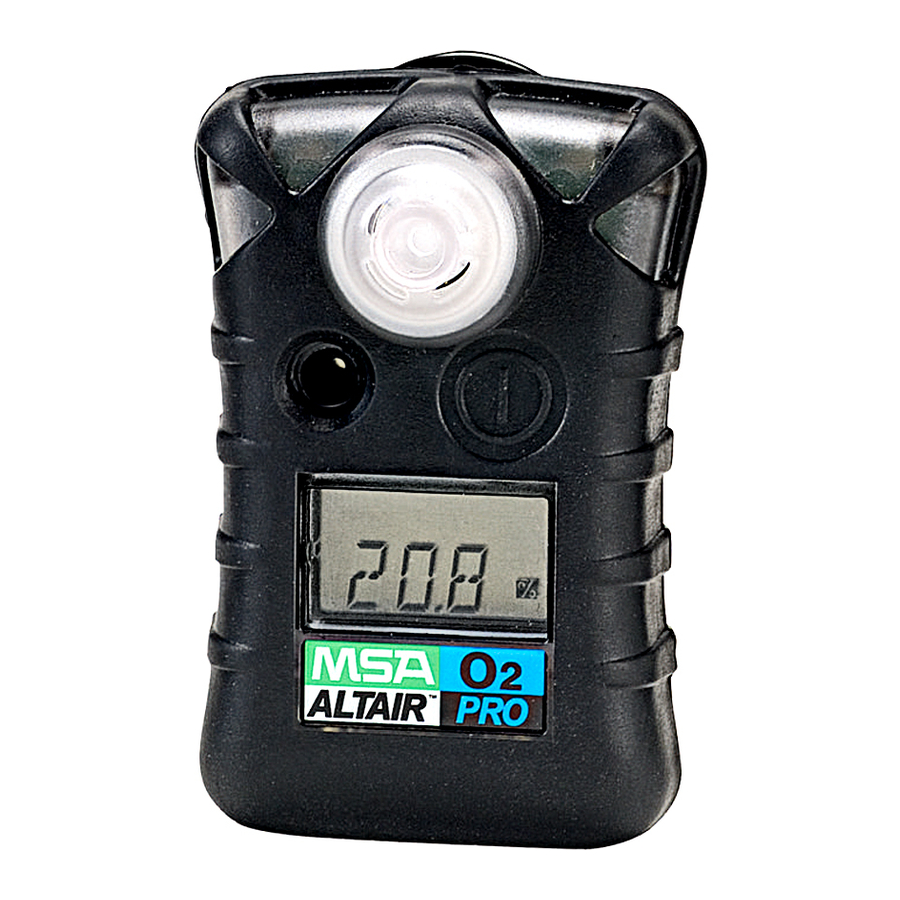

Seite 54: Gerätebeschreibung
Überwachung von Sauerstoff für die Überwachung von Schwefelwasserstoff und für die Überwachung von Kohlenmonoxid Das Gerät kann bis zu 25% Sauerstoff in der Umgebungsluft erkennen. Alle Geräteausführungen sind jedoch nur bis 21% Sauerstoffgehalt geeicht und zugelassen. Gebrauchsanleitung ALTAIR PRO... - Seite 55 Die Ansprechschwellen für die einzelnen Gase sind werkseitig eingestellt und können beim Betrieb nicht verändert werden. Nach Inbetriebnahme des Gerätes ® ist eine Änderung nur mit der MSA FiveStar Link -Software Version 4.4 oder höher möglich (optional erhältlich; " Beschreibung der Software).
-
Seite 56: Displayanzeigen
Das Batteriesymbol, im oberen Teil der Anzeige, zeigt permanent den Ladezustand der Batterie an. Wenn die Batterie sich entlädt, erlöschen die Symbolsegmente bis schließlich nur noch die Kontur der Batterie übrig bleibt. Jedes Segment zeigt etwa ¼ der vollen Kapazität der Batterie an. Gebrauchsanleitung ALTAIR PRO... -
Seite 57: Batteriewarnung
Die Intensität der optischen Anzeige (Alarm-LEDs) sowie des akustischen Alarms kann durch Drücken des Test-Knopfes verringert werden. Lässt die Kapazität der Batterie merklich nach (Zustandsanzeige) setzen Sie das Gerät außer Betreib und tauschen die Batterie aus. Gebrauchsanleitung ALTAIR PRO... -
Seite 58: Hintergrundbeleuchtung
Die Hintergrundbeleuchtung kann manuell durch kurzes Drücken des Test- Knopfes eingeschaltet werden und bleibt dann für ca. 10 s an. 2.3. Überwachung von toxischen Gasen Mit dem ALTAIR PRO kann die Konzentration von folgenden toxischen Gasen in der Umgebungsluft überwacht werden: Kohlenmonoxide (CO) Schwefelwasserstoff (H Das Gerät zeigt die Konzentration in ppm (parts per million) auf der jeweiligen... -
Seite 59: Überwachen Der Sauerstoffkonzentration
MSA AUER GERÄTEBESCHREIBUNG 2.4. Überwachen der Sauerstoffkonzentration Mit dem ALTAIR PRO kann die Sauerstoffkonzentration in der Umgebungsluft überwacht werden. Die Alarmschwellen können auf Anreicherung (Konzentration > 20,8%) oder Abreicherung (Konzentration < 20,8%) eingestellt werden. Achtung! Wenn ein Alarm ausgelöst wird, während Sie sich am Einsatzort befinden, verlassen Sie diesen unverzüglich. -
Seite 60: Einsatzdauer Des Gerätes
Alarm-LEDs blinken, Batteriewarnanzeige blinkt und Im Display wir „ “ angezeigt. Durch Drücken des Test-Knopfes kann der Alarm abgeschaltet werden. Achtung! Eine weitere Nutzung des Gerätes ist nicht mehr zulässig! Das Gerät muss aus dem Betrieb genommen werden. Gebrauchsanleitung ALTAIR PRO... -
Seite 61: Bedienung
Einstellen der Alarmschwellen vor Inbetriebnahme Die Werte für die Alarmschwellen können manuell nur während der Inbetriebnahme des Gerätes verändert werden. Dies kann durch einen Wechsel der Batterie eingeleitet werden. Außerdem können die Werte für die Alarmschwellen mit Hilfe der MSA ® ® FiveStar LINK Software eingestellt werden. - Seite 62 (15) Durch Drücken der Taste den Wert für die Ansprechschwelle MAK erhöhen, bis der gewünschte Wert erreicht ist. Bei Erreichen des maximalen Werts springt die Anzeige um und fängt wieder beim minimalen Wert an hoch zu zählen. (16) Taste loslassen und 3 s warten. Gebrauchsanleitung ALTAIR PRO...
- Seite 63 MSA AUER BEDIENUNG Bild 3 Einstellen der Alarmschwellen Gebrauchsanleitung ALTAIR PRO...
-
Seite 64: Inbetriebnahme Des Gerätes
(1) Taste für 3 s drücken und halten. Dabei wird im Display wird angezeigt. ® ® Die Stahl-Variante kann nur mit Hilfe der MSA FiveStar LINK Software ausgeschaltet werden oder indem die Batterie entnommen wird. Es werden alle Displayanzeigen aktiviert. - Seite 65 (6) Wenn das Gerät für Sauerstoff konfiguriert ist, werden angezeigt: die Sauerstoffkonzentration in der Umgebungsluft, das %-Zeichen und die Batterieanzeige. (7) Wenn das Gerät für toxische Gase konfiguriert ist, werden angezeigt: die Konzentration des toxischen Gases in der Umgebungsluft, das ppm-Zeichen und die Batterieanzeige. Gebrauchsanleitung ALTAIR PRO...
- Seite 66 BEDIENUNG MSA AUER Bild 4 Einschalten des Gerätes Gebrauchsanleitung ALTAIR PRO...
-
Seite 67: Messen Toxischer Gase
MSA AUER BEDIENUNG 3.3. Messen toxischer Gase Der ALTAIR PRO Detektor kann mit Sensoren für folgende toxische Gase in der Umgebungsluft ausgerüstet werden: Kohlenmonoxyd (CO) oder Schwefelwasserstoff (H Das Gerät zeigt die Konzentration in ppm (parts per million) auf der jeweiligen Seite an. - Seite 68 Wert (TWA) wieder unter die eingestellte Alarmschwelle fällt. Der STEL-Wert kann gelöscht werden (" Bild 5 für Details). Informieren Sie sich beim Einschalten des Gerätes über die werksseitig voreingestellten Werte für die Alarmschwellen. Gebrauchsanleitung ALTAIR PRO...
-
Seite 69: Sauerstoffmessung
MSA AUER BEDIENUNG 3.4. Sauerstoffmessung Das ALTAIR PRO kann mit einem Sensor ausgerüstet werden, der den Sauerstoffgehalt der Atmosphäre misst. Die Anzeige erfolgt in Vol.-% Sauerstoff in der Umgebungsluft. Die Werte für den Vor- und Hauptalarm können für einen beliebigen... -
Seite 70: Anzeige Der Gerätedaten - Außer Stahlvariante
((Minute #1 PPM-Wert) + (Minute #2 PP-Wert) +... + (Minute #15 PPM-Wert)) / (15 Minuten) = PPM STEL-Wert Ist das Gerät weniger als 15 Minuten eingeschaltet, wird der Rest der Minutenwerte auf Null gesetzt und die Summe durch 15 Minuten geteilt. Gebrauchsanleitung ALTAIR PRO... - Seite 71 Während der Anzeige von „IR?“ Taste drücken, um in den IR-Modus zu gelangen. Sollte innerhalb von 3 min keine IR-Verbindung erkannt werden oder die Taste gedrückt werden, wird dieser Modus verlassen (" Bild 5 für mehr Details). Gebrauchsanleitung ALTAIR PRO...
-
Seite 72: Anzeige Der Gerätedaten -Stahlvariante
((Minute #1 PPM-Wert) + (Minute #2 PP-Wert) +... + (Minute #15 PPM-Wert)) / (15 Minuten) = PPM STEL-Wert Ist das Gerät weniger als 15 Minuten eingeschaltet wird der Rest der Minutenwerte auf Null gesetzt und die Summe durch 15 Minuten geteilt. Gebrauchsanleitung ALTAIR PRO... -
Seite 73: Ausschalten Des Gerätes
“ und die Sanduhr angezeigt. (2) Taste [TEST für weitere 2 s drücken. Das Gerät wird ausgeschaltet. ® ® Die Stahl-Variante kann nur mit Hilfe der MSA FiveStar LINK Software ausgeschaltet werden oder indem die Batterie entnommen wird. Gebrauchsanleitung ALTAIR PRO... - Seite 74 BEDIENUNG MSA AUER Bild 5 Abruf von Geräteinformationen(außer Stahlvariante) Gebrauchsanleitung ALTAIR PRO...
-
Seite 75: Nachweis Von Ereignissen
(1) PC einschalten und Gerät auf die IR-Schnittstelle des PC ausrichten. (2) Am Gerät die Taste drücken. Gerätedaten werden angezeigt (" Kapitel 3.3) ® (3) Am PC die MSA FiveStar Link -Software starten und Verbindung durch CONNECT Doppelklick auf „... -
Seite 76: Funktionsprüfungen Am Gerät
(3) Dem Gerät Prüfgas (mögliche Prüfgase " Tabelle „Prüfgase“ in Kapitel 5.3) zuführen. Im Display wird „ “ angezeigt. (4) Erneut die Taste drücken Im Display wird für 24 Stunden zusätzlich zur Restlaufzeit ein „ “ als Zeichen für den erfolgreichen Kurztest angezeigt. Gebrauchsanleitung ALTAIR PRO... - Seite 77 Prüfgasschlauch auf den Sensor gerichtet war. (5) Wiederholen Sie den Kurztest bei Bedarf. (6) Ist der Kurztest nicht erfolgreich, kalibrieren Sie das Gerät (" Kapitel 3.10). (7) Wiederholen Sie nach der Kalibrierung den Kurztest. Bild 6 Durchführen des Kurztests Gebrauchsanleitung ALTAIR PRO...
-
Seite 78: 3.10. Kalibrierung Des Gerätes
MSA AUER 3.10. Kalibrierung des Gerätes Das Gerät muss kalibriert werden, wenn der Kurztest nicht erfolgreich war. MSA AUER empfiehlt, unter normalen Einsatzbedingungen alle 6 Monate eine Kalibrierung vorzunehmen. Bitte beachten Sie eventuelle regionale Richtlinien/Vorschriften. Für Geräte zur Überwachung von Sauerstoff sollte eine Kalibrierung in folgenden Fällen durchgeführt werden:... - Seite 79 “ angezeigt und das Gerät kehrt nach 5 s in den normalen Betriebsmodus zurück. Bei nicht erfolgreicher Kalibrierung wird „ “ angezeigt und das Gerät kehrt nach 5 s in den normalen Betriebsmodus zurück. Die aktuellen Werte wurden nicht geändert. Gebrauchsanleitung ALTAIR PRO...
- Seite 80 Im Display muss die Anzeige „OK“ erscheinen. Anderenfalls (Anzeige „ “) muss das Gerät außer Betrieb genommen werden. (9) Kurztest durchführen, um die Kalibrierung zu bestätigen. Im Display wird der erfolgreiche Kurztest durch ein „ “ angezeigt. Gebrauchsanleitung ALTAIR PRO...
- Seite 81 MSA AUER BEDIENUNG Bild 7 Kalibrierung – Toxische Gase Gebrauchsanleitung ALTAIR PRO...
- Seite 82 Kalibrieren Sie daher das Gerät unter Einsatzbedingungen. Die Kalibrierung muss in sauberer nicht kontaminierter Umgebungsluft durchgeführt werden. Das ALTAIR PRO ist Funktion ausgestattet, die es ermöglicht, die Kalibrierung unter Einsatzbedingungen (Druck/Temperatur) vorzunehmen. Führen Sie die Kalibrierung in sauberer nicht kontaminierter Umgebungsluft wie folgt durch: (1) Taste für 2 s drücken...
- Seite 83 Im Display muss die Anzeige „OK“ erscheinen. Anderenfalls (Anzeige „ “) muss das Gerät außer Betrieb genommen werden. (6) Kurztest durchführen, um die Kalibrierung zu bestätigen. Im Display wird der erfolgreiche Kurztest durch ein „ “ angezeigt. Bild 8 Kalibrierung –Sauerstoff Gebrauchsanleitung ALTAIR PRO...
-
Seite 84: Wartung
(mit Alarm – LEDs blinken, Hupe) nehmen SNS/ERR Sensor-Fehler MSA informieren Einschalten Schwache Batterie Batterie austauschen nicht möglich *) Wenn der Fehler während der Garantiezeit auftritt, nehmen Sie Kontakt zu der nächsten MSA- Vertretung auf. Anderenfalls nehmen Sie das Gerät außer Betrieb. Gebrauchsanleitung ALTAIR PRO... -
Seite 85: Batteriewechsel
(5) Vorderes Gehäuseteil wieder aufsetzen, wobei auf die richtige Lage des Sensors, des akustischen Alarmgebers und der Sensorhalterung zu achten ist. Achtung! Die Gehäuseschrauben dürfen nicht zu fest anziehen. Anderenfalls kann das Gehäuse beschädigt werden. (6) Die vier Gehäuseschrauben einsetzen und anziehen. Gebrauchsanleitung ALTAIR PRO... -
Seite 86: Sensorwechsel
(7) Die vier Gehäuseschrauben einsetzen und anziehen. Warnung! Nach dem Sensorwechsel ist eine Kalibrierung erforderlich. Anderenfalls funktioniert das Gerät nicht ordnungsgemäß. Dies kann zu schweren gesundheitlichen Schäden oder gar zum Tod führen. (8) Nach Sensorwechsel in jedem Fall eine Kalibrierung durchführen . Gebrauchsanleitung ALTAIR PRO... -
Seite 87: Technische Daten / Zulassungen
200 ppm 1450 10 ppm 15 ppm 19.5% 23.0% Bei Bestellung sind andere Einstellungen der Alarmschwellen möglich. Die Einstellungen können vor ® der Inbetriebnahme mit Hilfe der Taste und danach mit der FiveStar Link -Software geändert werden. Gebrauchsanleitung ALTAIR PRO... -
Seite 88: Temperaturbereich
IP 67 Spritzwasserschutz Funktionsgeprüfte Gase CO, H S, O Garantie 2 Jahre nach Lieferung aber nicht mehr als 2 Jahre und 3 Monate nach Herstellung. Achtung! Das Gerät ist nicht für Umgebungsluft mit einer Sauerstoffkonzentration größer 21% vorgesehen. Gebrauchsanleitung ALTAIR PRO... -
Seite 89: Zulassungen
MSA AUER TECHNISCHE DATEN / ZULASSUNGEN 5.2. Zulassungen Europäische Gemeinschaft Das Produkt ALTAIR PRO entspricht nachfolgenden Richtlinien, Normen oder normativen Dokumenten: Richtlinie 94/9/EC (ATEX) : FTZU 05 ATEX 0134 X II 2G EEx ia IIC T4 -20 °C ≤ Ta ≤ +50 °C... -
Seite 90: Tabelle Prüfgase
Wert größer ist (normaler Temperaturbereich*) ±5 ppm oder 20% vom Messwert je nachdem welcher Wert größer ist (erweiterter Temperaturbereich **) Ansprechzeit 90% vom Messwert (normaler Temperaturbereich*) *) normale Temperaturbereich 0-40°C **) erweiterter Temperaturbereich -20 to 0°C and 40 to 50°C Gebrauchsanleitung ALTAIR PRO... -
Seite 91: Datenaufzeichnung
Aufzeichnung Anzahl 50 (normalerweise die letzten) gemeinsamer Ereignissen Ereignisse Übertragungs- Über MSA IR-Adapter auf eine PC mit MSA methode FiveStar Link Software > Version 4.4 Ereignisse Alarm Alarmtyp – Alarmwert – Uhrzeit/Datum Rücksetzen des Alarms Alarmtyp – Alarmwert – Uhrzeit/Datum... -
Seite 92: Bestellangaben
10041105 Trageband mit Clip 10041107 ® FiveStar Link Software mit IR-Verbindung (optional) 710946 Sensor, O 10046946 Sensor, CO, H -beständig 10074962 Sensor, CO 711302 Sensor, H 711303 Sensordichtung 10071375 Batterie – CR2 10074132 Clip für Helmbefestigung 10073346 Gebrauchsanleitung ALTAIR PRO... - Seite 93 Notizen...
