Hinweise Zum Optionalen Aluminiumanschlussgehäuse - MSA PrimaX IR Gebrauchsanleitung

Hinweise zum optionalen Aluminiumanschlussgehäuse:
Wenn das Gerät auf einem Anschlussgehäuse installiert wird, überprüfen Sie, ob die Bereichsklassifi-
zierung des Anschlussgehäuses für die Installationsumgebung geeignet ist. Für MSA Anschlussge-
häuse sind zwei Optionen verfügbar:
• Pulverbeschichtetes Aluminium
• Edelstahl 316
Eine Edelstahlmontageplatte ist für jedes Anschlussgehäuse vorhanden, um sicherzustellen, dass
ausreichend Abstand zur Installationsoberfläche vorhanden ist (siehe Abb. 5 und 6).
(1) Installieren Sie die Montageplatte und das Anschlussgehäuse, indem Sie die Plattenbohrungen
als Bohrschablone verwenden.

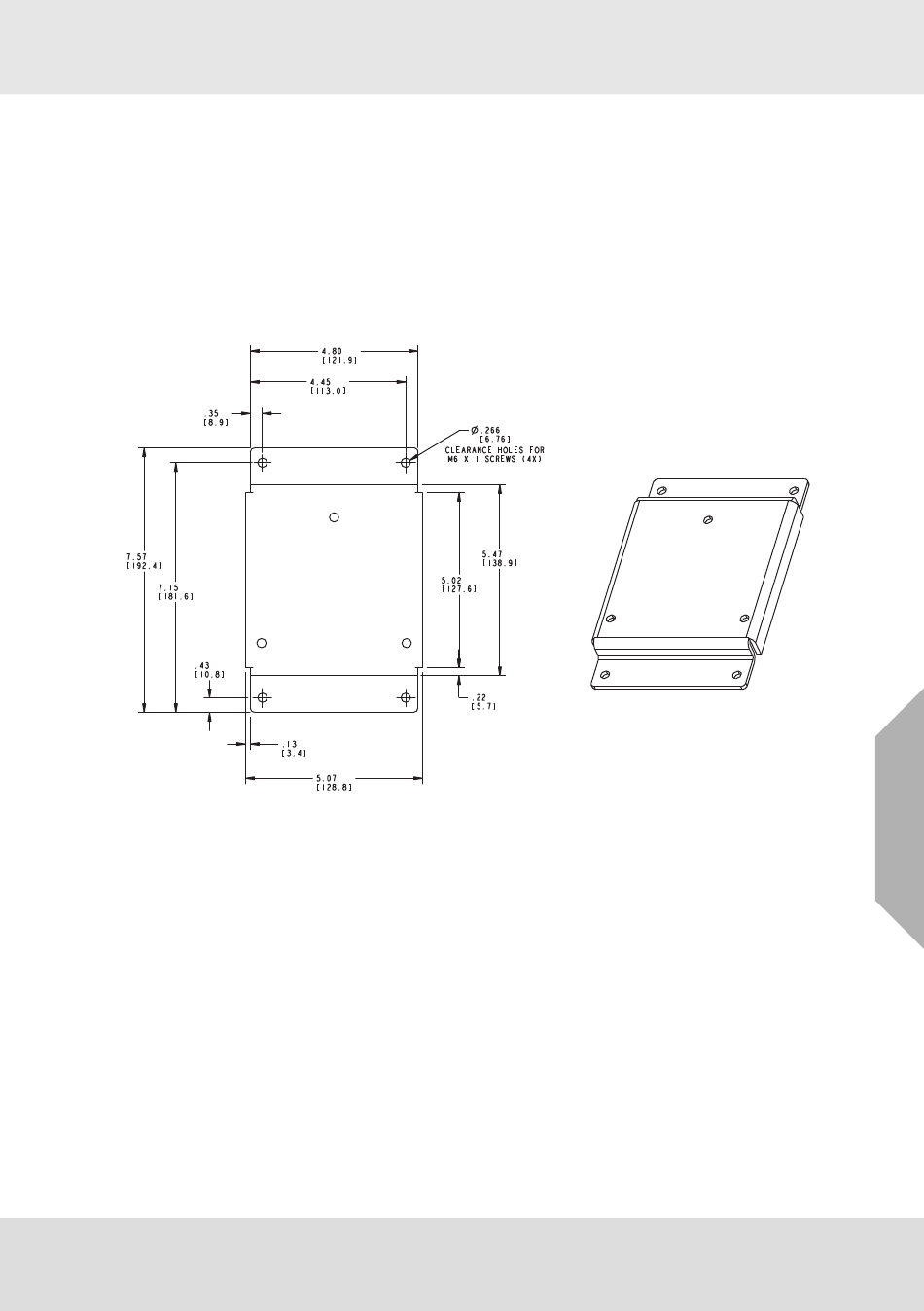

Abb. 5 Montageplatte für Aluminiumanschlussgehäuse
PrimaX® IR
Installation
DE
13
