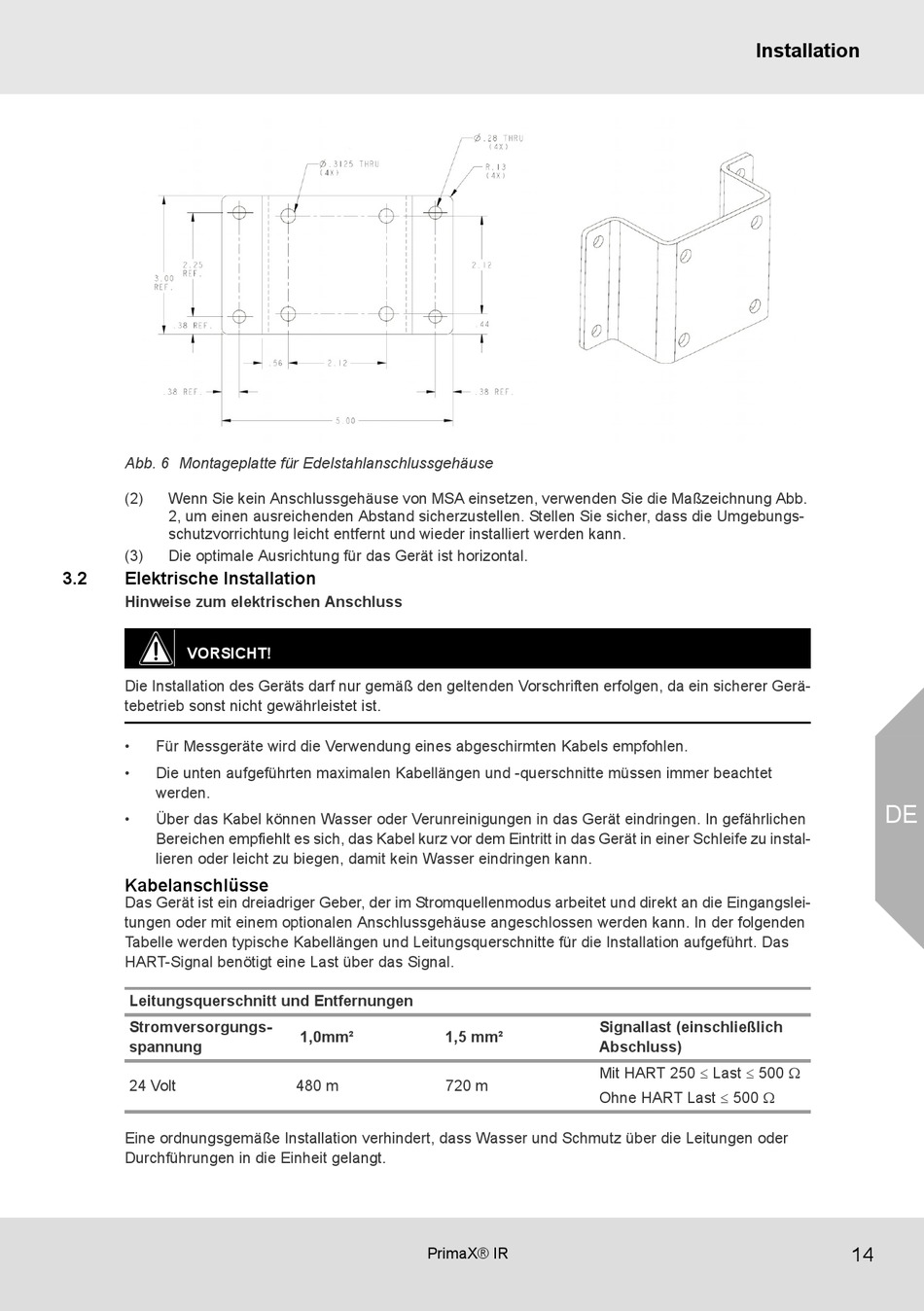

Abb. 6 Montageplatte für Edelstahlanschlussgehäuse
(2) Wenn Sie kein Anschlussgehäuse von MSA einsetzen, verwenden Sie die Maßzeichnung Abb.
2, um einen ausreichenden Abstand sicherzustellen. Stellen Sie sicher, dass die Umgebungs-
schutzvorrichtung leicht entfernt und wieder installiert werden kann.
(3) Die optimale Ausrichtung für das Gerät ist horizontal.
3.2

Elektrische Installation

Hinweise zum elektrischen Anschluss
VORSICHT!
Die Installation des Geräts darf nur gemäß den geltenden Vorschriften erfolgen, da ein sicherer Gerä-
tebetrieb sonst nicht gewährleistet ist.
• Für Messgeräte wird die Verwendung eines abgeschirmten Kabels empfohlen.
• Die unten aufgeführten maximalen Kabellängen und -querschnitte müssen immer beachtet
werden.
• Über das Kabel können Wasser oder Verunreinigungen in das Gerät eindringen. In gefährlichen
Bereichen empfiehlt es sich, das Kabel kurz vor dem Eintritt in das Gerät in einer Schleife zu instal-
lieren oder leicht zu biegen, damit kein Wasser eindringen kann.
Kabelanschlüsse
Das Gerät ist ein dreiadriger Geber, der im Stromquellenmodus arbeitet und direkt an die Eingangslei-
tungen oder mit einem optionalen Anschlussgehäuse angeschlossen werden kann. In der folgenden
Tabelle werden typische Kabellängen und Leitungsquerschnitte für die Installation aufgeführt. Das
HART-Signal benötigt eine Last über das Signal.
Leitungsquerschnitt und Entfernungen
Stromversorgungs-
spannung
24 Volt
Eine ordnungsgemäße Installation verhindert, dass Wasser und Schmutz über die Leitungen oder
Durchführungen in die Einheit gelangt.
1,0mm² 1,5 mm²
480 m 720 m
PrimaX® IR
Installation
Signallast (einschließlich
Abschluss)
Mit HART 250  Last  500 
Ohne HART Last  500 
