5.4.5 Signalkabel anschließen (Nur MFU-15S9-...)
BeWa MFU-15E_S 4391552e de print
Aufstellen / Montage / Integration des Filteraggregats | 5

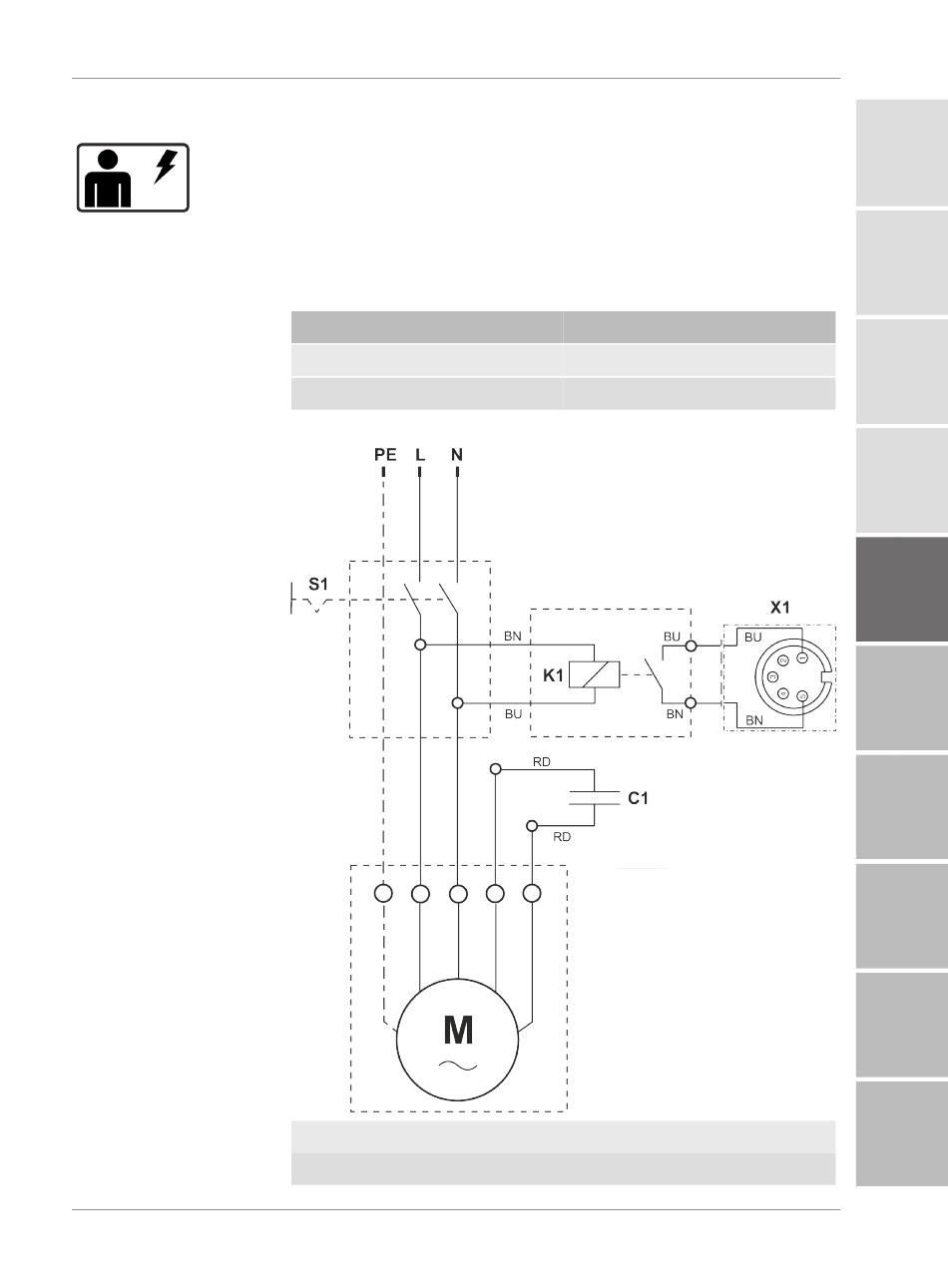

Das Filteraggregat MFU-15S9-... besitzt eine Signalleitung mit
Stecker (AMP T 3360 001) zur Signalisierung an eine Fern-
warte. Das Relais im Anschlussklemmenkasten besitzt einen
potentialfreien Kontakt für die Zustandsmeldung Spannung
vorhanden und Pumpe angeschaltet. Der Relaiskontakt ist als
Öffner ausgeführt.
Spannung
240 V AC
24 V DC
Tab. 7: Belastbarkeit der Relaiskontakte
C1 Kondensator
K1 Relais
Zulässige Stromstärke
≤ 10 A
≤ 2 A
1
2
3
4
5
6
7
8
9
A
67 / 128
