5.2 Aufstellen und montieren

5.3 Hydraulisch anschließen
Um die optimale Leistung des Produkts zu erreichen, ist der
hydraulische Anschluss / die richtige Integration ein wichtiger
Bestandteil.
– Installieren Sie den Sauganschluss am tiefsten Punkt des
Tanks. Damit gewährleisten Sie, dass die am Tankboden
befindliche Wasserphase erreicht wird.
– Installieren Sie die Rücklaufleitung möglichst weit vom An-
saugpunkt weg um ein optimales Durchmischen des Tank-
inhaltes zu erreichen.
Der Druckverlust in einer Hydraulikleitung ist abhängig von:
– Volumenstrom
– Kinematischer Viskosität
– Leitungsabmessung
– Dichte des Mediums
Für Hydrauliköle auf Mineralölbasis lässt sich der Druckverlust
näherungsweise wie folgt berechnen:

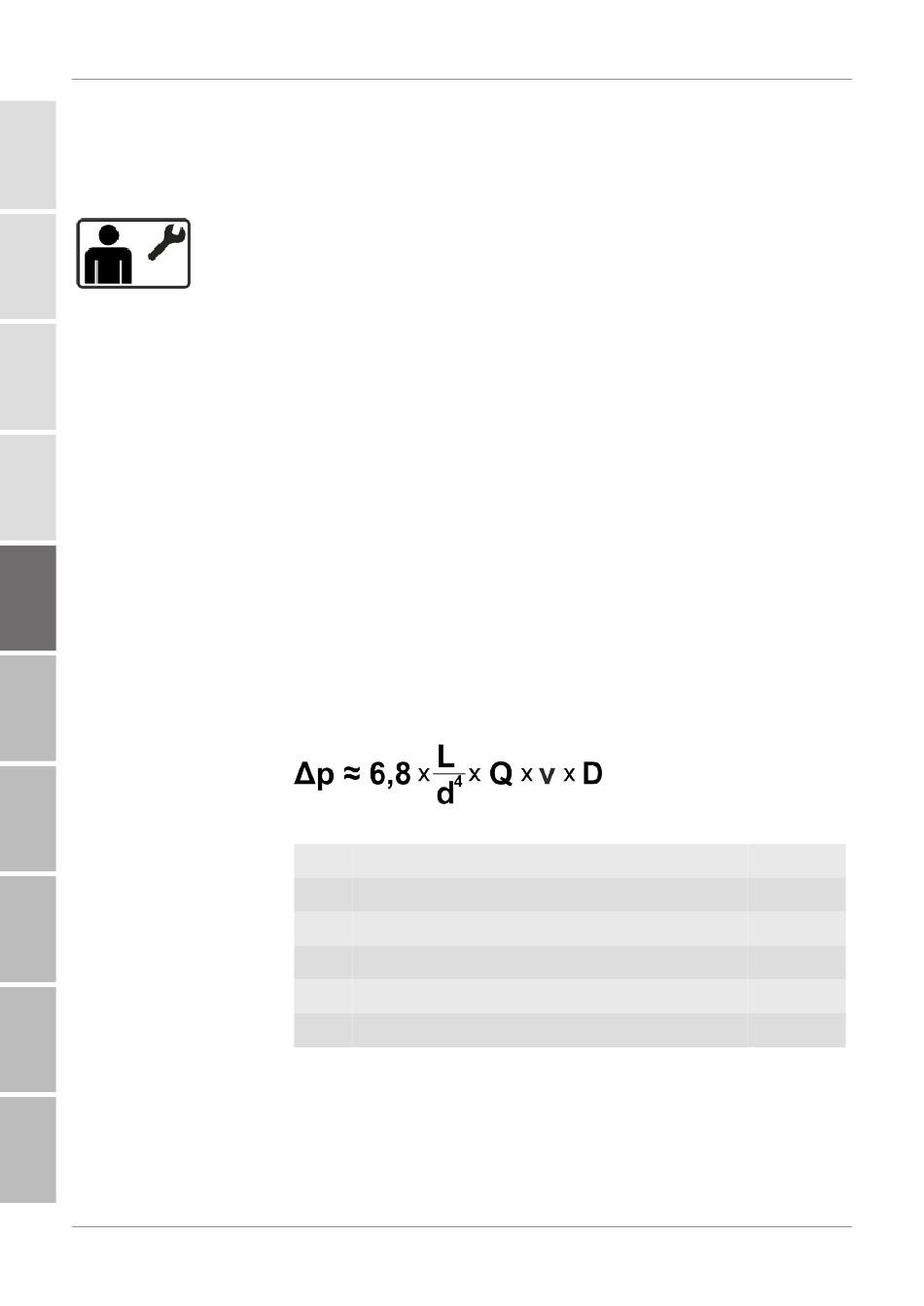

Abb. 9: Druckverlustformel
Δp Druckdifferenz
L Leitungslänge
d Leitungsinnendurchmesser
Q Volumenstrom
ν Kinematische Viskosität
D Dichte
Die Dichte von Hydrauliköl auf Basis von Mineralöl beträgt
≈ 0,9 kg/dm³.
Diese Formel gilt für gerade Rohrleitungen. Beachten Sie spe-
ziell für den saugseitigen Anschluss, dass zusätzliche Ver-
schraubungen und Rohrbögen die Druckdifferenz erhöhen.
HYDAC FILTER SYSTEMS GMBH
[bar]
[m]
[mm]
[l/min]
[mm²/s]
[kg/dm³]
