Mfu-15E9-Sd; Abb. 12 4343675 - Ebz Mfu-15E9-Sd-Fe - HYDAC FILTER SYSTEMS MobileFiltration Unit MFU-15E Betriebs- Und Wartungsanleitung

3 | Produkt- und Leistungsbeschreibung
1
2
3
3.7.3.1 MFU-15E9-SD-... - Abmessungen /
4
5
6
7
8
9
A
44 / 128
3.7.3 MFU-15E9-SD... Economy mit Druckluftmotor
(Option)

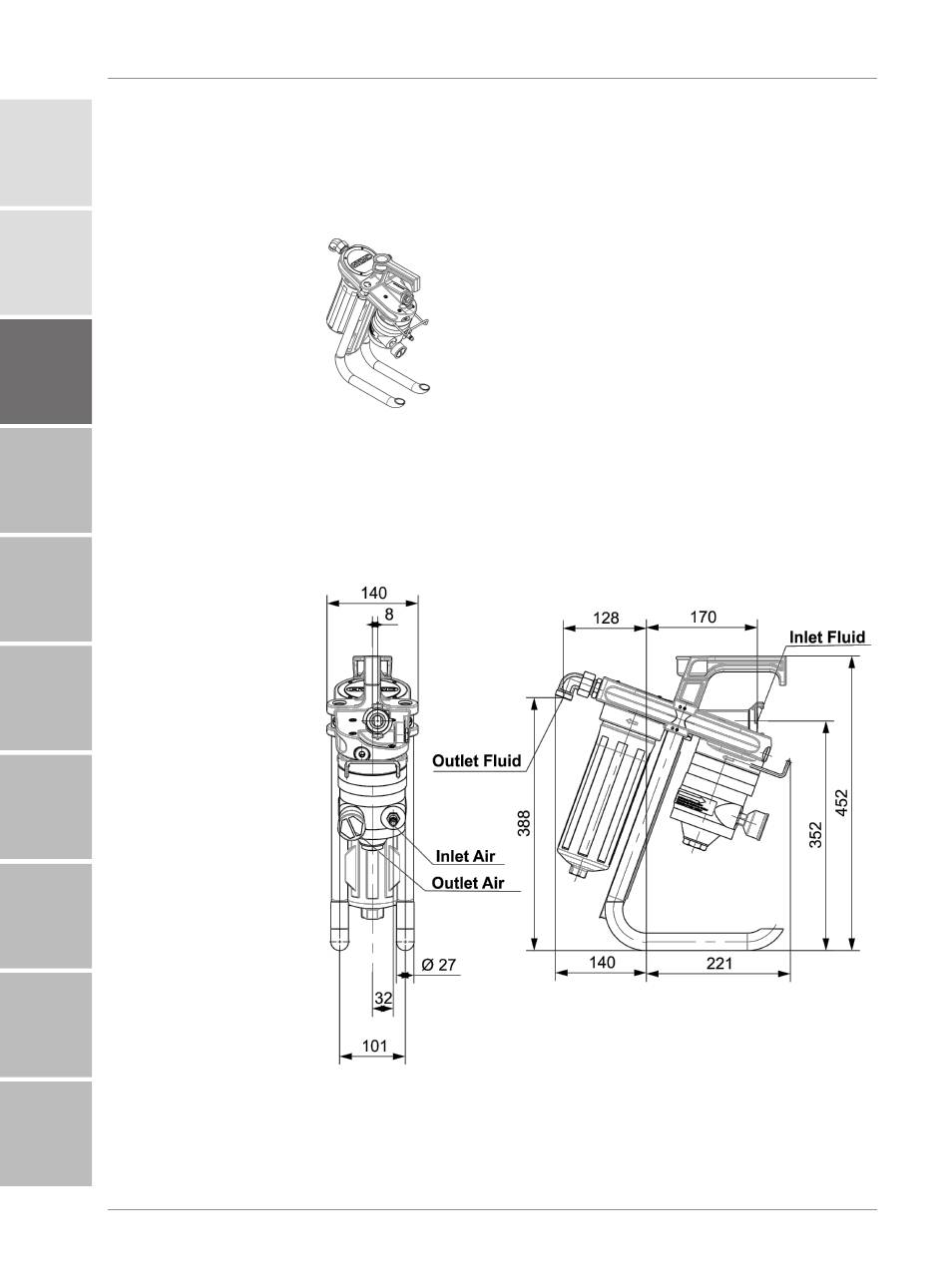

Nachfolgend finden Sie die Zeichnungen / Abmessungen der
Aggregate vom Typ MFU-15E9-SD-... mit Druckluftmotor.
Hydraulikschema
Das Filteraggregat mit Druckluftmotor hat folgende Abmessun-
gen:
Abb. 12: 4343675 - EBZ MFU-15E9-SD-FE
Alle Abmessungen in mm.
HYDAC FILTER SYSTEMS GMBH
BeWa MFU-15E_S 4391552e de print
