HYDAC FILTER SYSTEMS GMBH
5.1 Ölwanne montieren (Zubehör)
5.2 Aufstellen und montieren
5.3 Hydraulisch anschließen
MoWa OLS10-Z-x 4573340 de web
5 Montage / Installation
Montieren Sie die als Zubehör erhältliche Ölwanne wie nachfol-
gend beschrieben.
1x Schraubenschlüssel

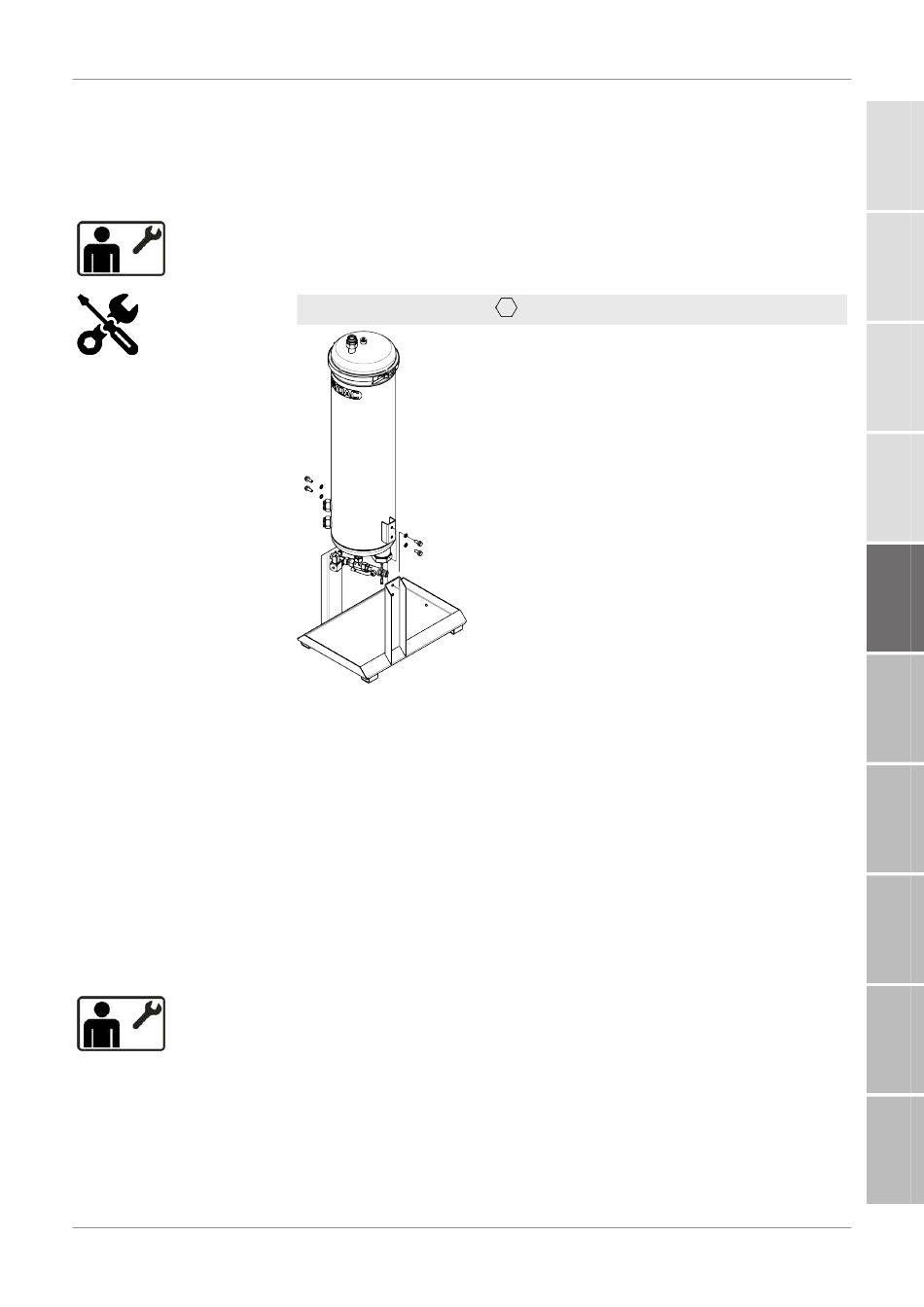

Abb. 8: Ölwanne montieren
Montieren Sie die Ölwanne mit dem mitgelieferten Montagemateri-
al.
Schrauben Sie die vier Schrauben mit Unterlagscheiben in die
Halteaufnahmen am Koalesziergehäuse ein und ziehen Sie diese
mit einem Drehmoment von ≈ 40 = Nm an.
Um die optimale Leistung des Produkts zu erreichen, ist der hy-
draulische Anschluss / die richtige Integration ein wichtiger Be-
standteil.
– Installieren Sie den Sauganschluss am tiefsten Punkt des
Tanks. Damit gewährleisten Sie, dass die am Tankboden be-
findliche Wasserphase erreicht wird.
= 19 mm
Montage / Installation | 5
35 / 72
