5.4.2 Filteraggregat mit dreiphasigem Elektromotor
BeWa OF5 CM 3580053c de print
Aufstellen / Montage / Integration des Filteraggregats | 5
anschließen
Das Filteraggregat mit dreiphasigem Elektromotor ist mit
Hauptschalter, Motorschutz und Anschlussstecker ausgestat-
tet, schließen Sie das Filteraggregat gemäß den nachfolgen-
den Schritten an.
1. Nehmen Sie das Netzanschlusskabel von der Halterung
und wickeln Sie dieses vollständig ab.
2. Achten Sie vor dem Einstecken des Netzsteckers, dass
sich der Hauptschalter in der Stellung 0 bzw. OFF befin-
det.
3. Achten Sie auf die richtige Spannung und Frequenz. Die
elektrischen Daten des Filteraggregats, finden Sie auf
dem Typenschild des Elektromotors.
4. Stecken Sie den Netzstecker in eine geeignete Netzan-
schlussdose.
5. Prüfen Sie die Drehrichtung des Elektromotors durch
kurzes Einschalten (Tippbetrieb). Ein Pfeil auf der Lüf-
terhaube zeigt die erforderliche Drehrichtung an.

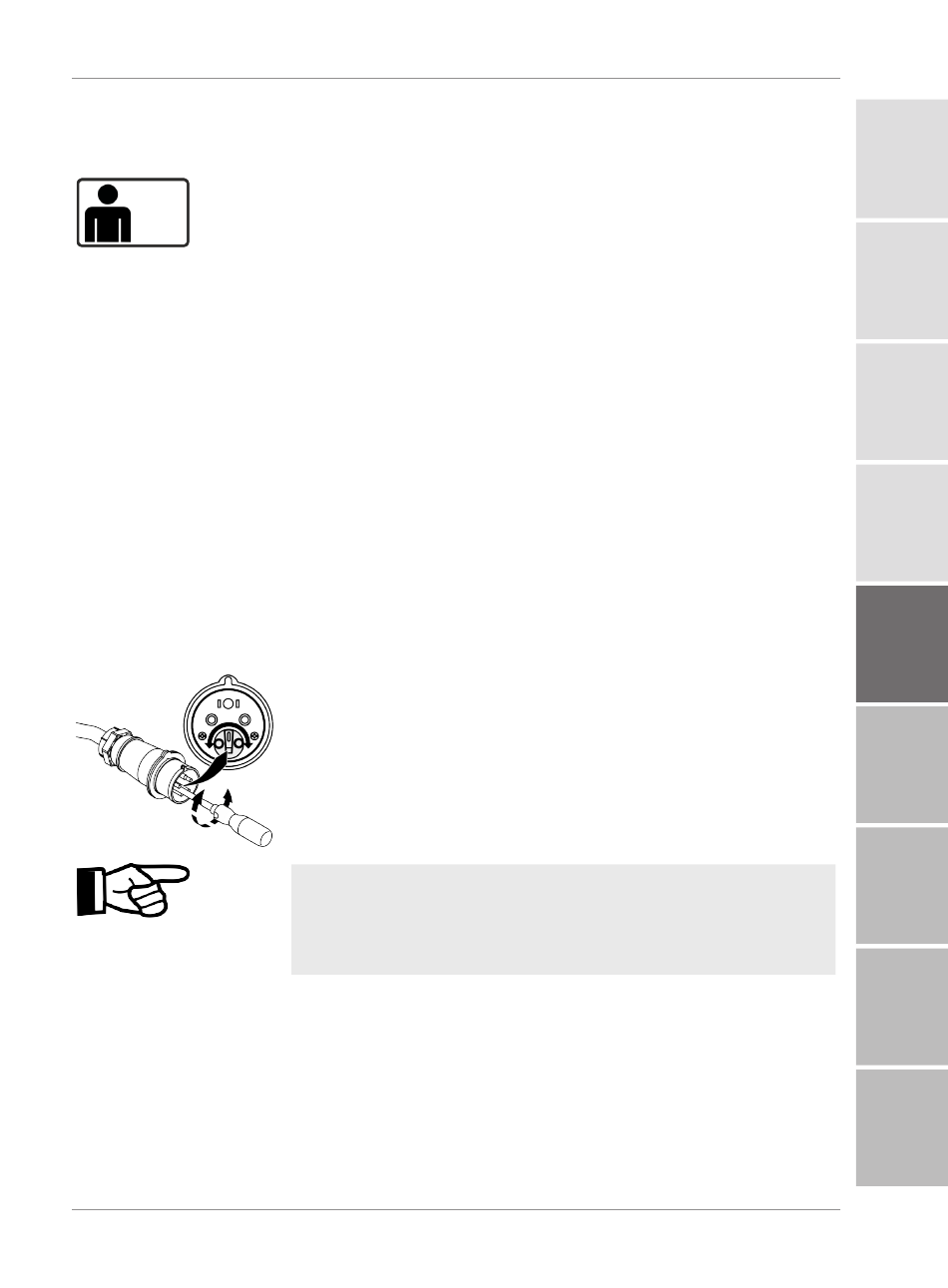

6. Eine erforderliche Drehrichtungsumkehr erfolgt durch
Drehen des Phasenwenders im Anschlussstecker ge-
mäß nebenstehender Abbildung.
7. Schalten Sie das Filteraggregat am Hauptschalter ein
bzw. aus.
Je nach Ausführung besitzt das Filteraggregat zur Absiche-
rung gegen elektrische Überlast einen Thermoschutz in der
Motorwicklung bzw. einen Motorschutzschalter im Klemmen-
kasten.
