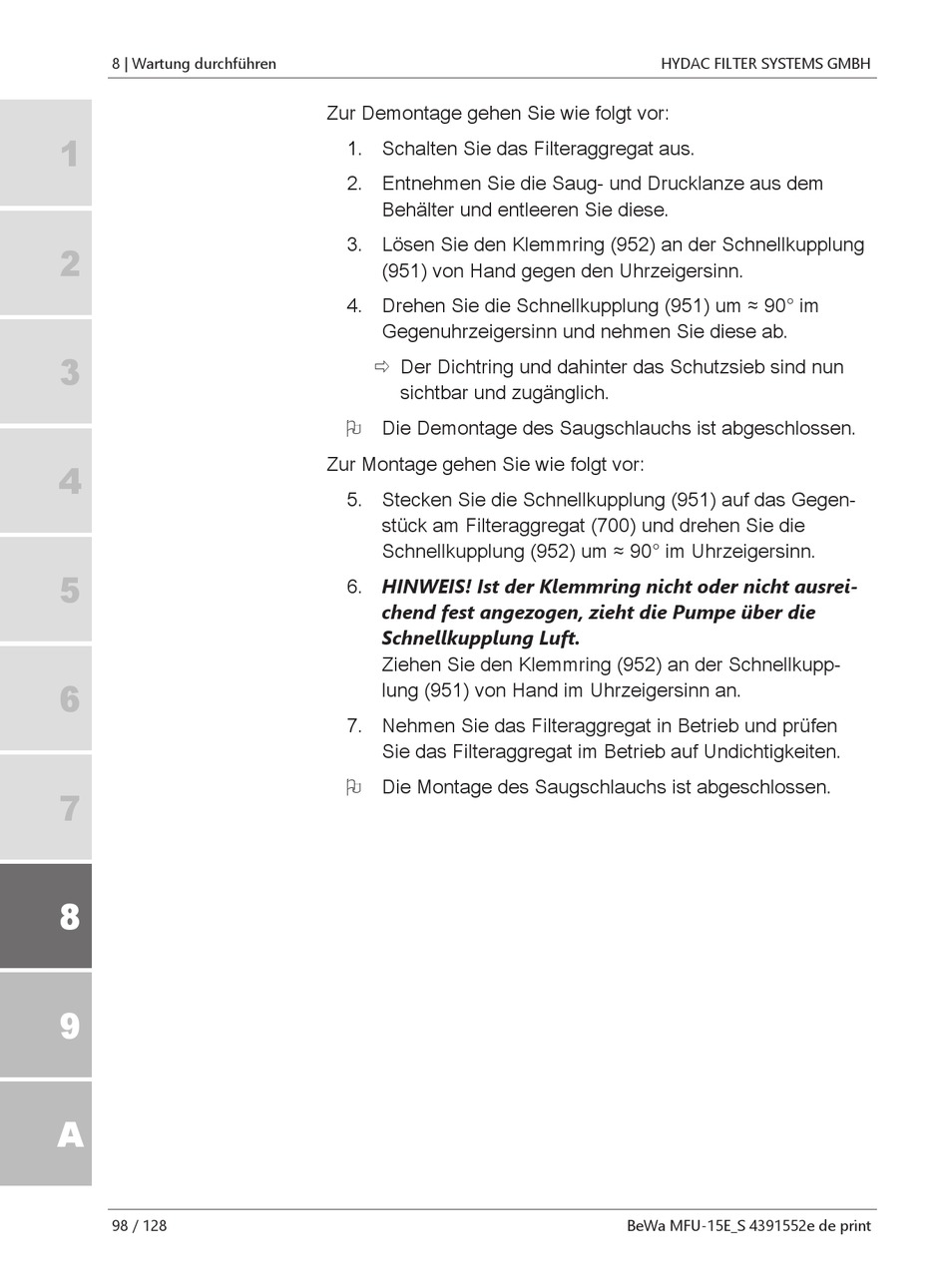

8 | Wartung durchführen
1
2
3
4
5
6
7
8
9
A
98 / 128
Zur Demontage gehen Sie wie folgt vor:
1. Schalten Sie das Filteraggregat aus.
2. Entnehmen Sie die Saug- und Drucklanze aus dem
Behälter und entleeren Sie diese.
3. Lösen Sie den Klemmring (952) an der Schnellkupplung
(951) von Hand gegen den Uhrzeigersinn.
4. Drehen Sie die Schnellkupplung (951) um ≈ 90° im
Gegenuhrzeigersinn und nehmen Sie diese ab.
ð Der Dichtring und dahinter das Schutzsieb sind nun
sichtbar und zugänglich.
O Die Demontage des Saugschlauchs ist abgeschlossen.
Zur Montage gehen Sie wie folgt vor:
5. Stecken Sie die Schnellkupplung (951) auf das Gegen-
stück am Filteraggregat (700) und drehen Sie die
Schnellkupplung (952) um ≈ 90° im Uhrzeigersinn.
6. HINWEIS! Ist der Klemmring nicht oder nicht ausrei-
chend fest angezogen, zieht die Pumpe über die
Schnellkupplung Luft.
Ziehen Sie den Klemmring (952) an der Schnellkupp-
lung (951) von Hand im Uhrzeigersinn an.
7. Nehmen Sie das Filteraggregat in Betrieb und prüfen
Sie das Filteraggregat im Betrieb auf Undichtigkeiten.
O Die Montage des Saugschlauchs ist abgeschlossen.
