5.6 Saug- / Druckanschluss anschließen
Installieren Sie das Filteraggregat fest in ein System / eine
Anlage, berücksichtigen Sie bei der Verrohrung oder Ver-
schlauchung den Druckverlust. Um den Druckverlust zu
berechnen, finden Sie nachfolgend eine entsprechende For-
mel.
Der Druckverlust in einer Hydraulikleitung ist abhängig von:
– Volumenstrom
– Kinematischer Viskosität
– Leitungsabmessung
– Dichte des Mediums
Für Hydrauliköle auf Mineralölbasis lässt sich der Druckverlust
näherungsweise wie folgt berechnen:

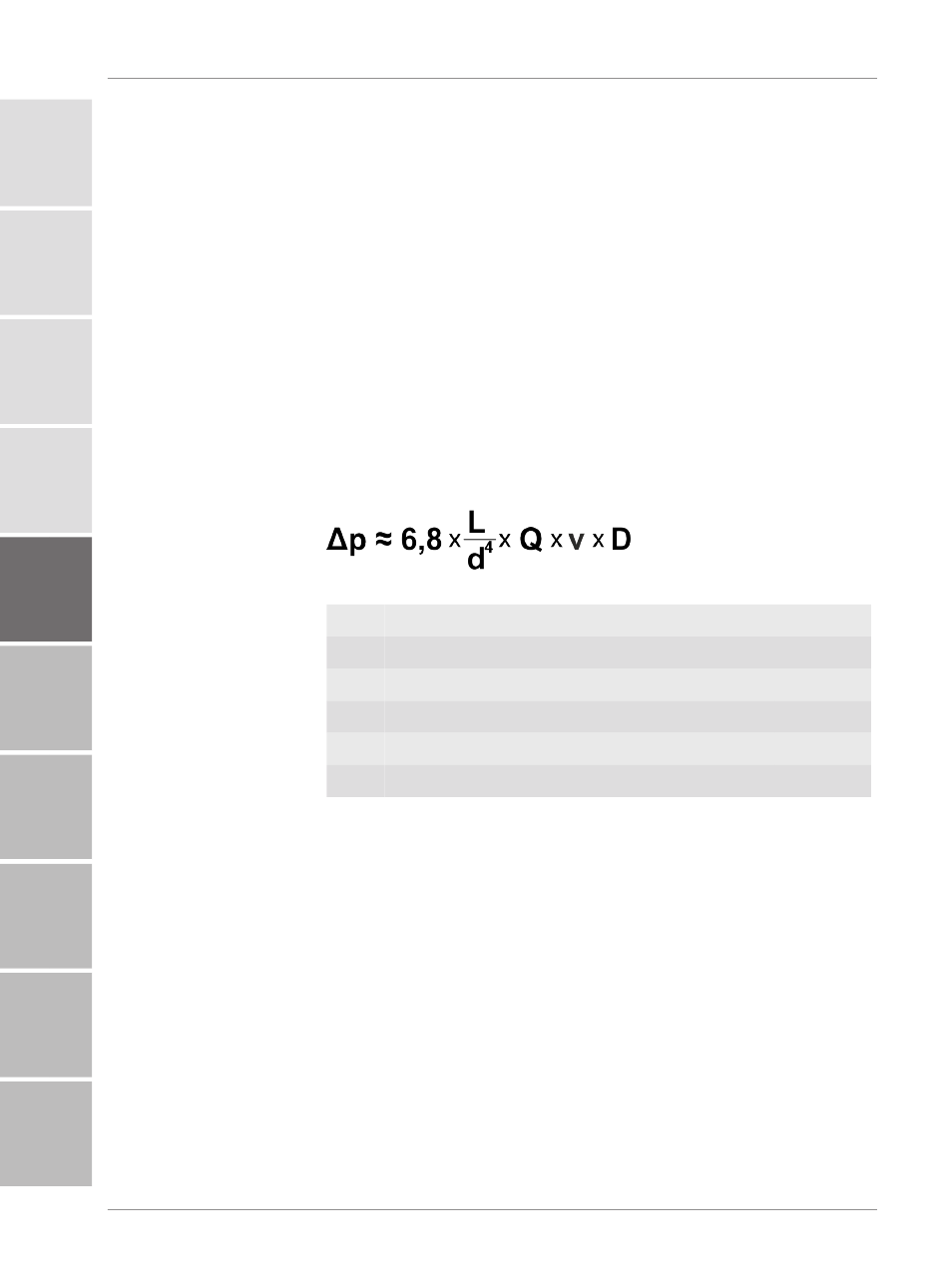

Abb. 24: Druckverlustformel
Δp Druckdifferenz
L Leitungslänge
d Leitungsinnendurchmesser
Q Volumenstrom
ν Kinematische Viskosität
D Dichte
Die Dichte von Hydrauliköl auf Basis von Mineralöl beträgt
≈ 0,9 kg/dm³.
Diese Formel gilt für gerade Rohrleitungen. Beachten Sie spe-
ziell für den saugseitigen Anschluss, dass zusätzliche Ver-
schraubungen und Rohrbögen die Druckdifferenz erhöhen.
Beachten Sie beim hydraulischen Anschluss folgende Punkte:
– Halten Sie die Höhendifferenz des Produkts zum Flu-
idniveau im Reservoir so gering wie möglich.
– Verwenden Sie einen Saugschlauch, der für einen Unter-
druck von ≥ -0,5 bar (z. B. -1 bar) geeignet ist.
– Vermeiden Sie Verengungen in den Anschlussleitungen.
Dadurch wird die Leistung vermindert und die Kavitati-
onsgefahr erhöht.
HYDAC FILTER SYSTEMS GMBH
[bar]
[m]
[mm]
[l/min]
[mm²/s]
[kg/dm³]
