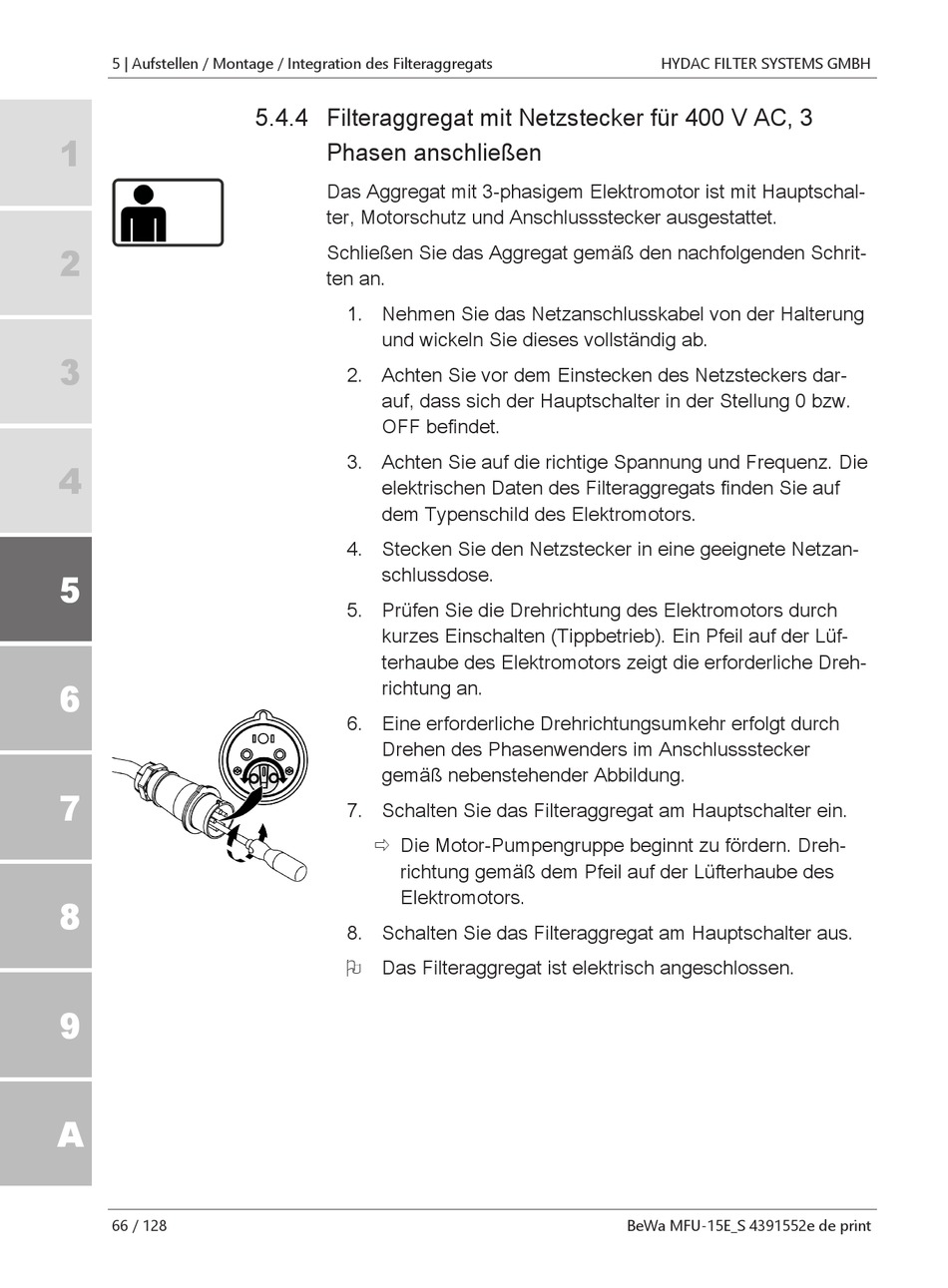

5.4.4 Filteraggregat mit Netzstecker für 400 V AC, 3
Phasen anschließen
Das Aggregat mit 3-phasigem Elektromotor ist mit Hauptschal-
ter, Motorschutz und Anschlussstecker ausgestattet.
Schließen Sie das Aggregat gemäß den nachfolgenden Schrit-
ten an.
1. Nehmen Sie das Netzanschlusskabel von der Halterung
und wickeln Sie dieses vollständig ab.
2. Achten Sie vor dem Einstecken des Netzsteckers dar-
auf, dass sich der Hauptschalter in der Stellung 0 bzw.
OFF befindet.
3. Achten Sie auf die richtige Spannung und Frequenz. Die
elektrischen Daten des Filteraggregats finden Sie auf
dem Typenschild des Elektromotors.
4. Stecken Sie den Netzstecker in eine geeignete Netzan-
schlussdose.
5. Prüfen Sie die Drehrichtung des Elektromotors durch
kurzes Einschalten (Tippbetrieb). Ein Pfeil auf der Lüf-
terhaube des Elektromotors zeigt die erforderliche Dreh-
richtung an.
6. Eine erforderliche Drehrichtungsumkehr erfolgt durch
Drehen des Phasenwenders im Anschlussstecker
gemäß nebenstehender Abbildung.
7. Schalten Sie das Filteraggregat am Hauptschalter ein.
ð Die Motor-Pumpengruppe beginnt zu fördern. Dreh-
richtung gemäß dem Pfeil auf der Lüfterhaube des
Elektromotors.
8. Schalten Sie das Filteraggregat am Hauptschalter aus.
O Das Filteraggregat ist elektrisch angeschlossen.
