HYDAC FILTER SYSTEMS GMBH

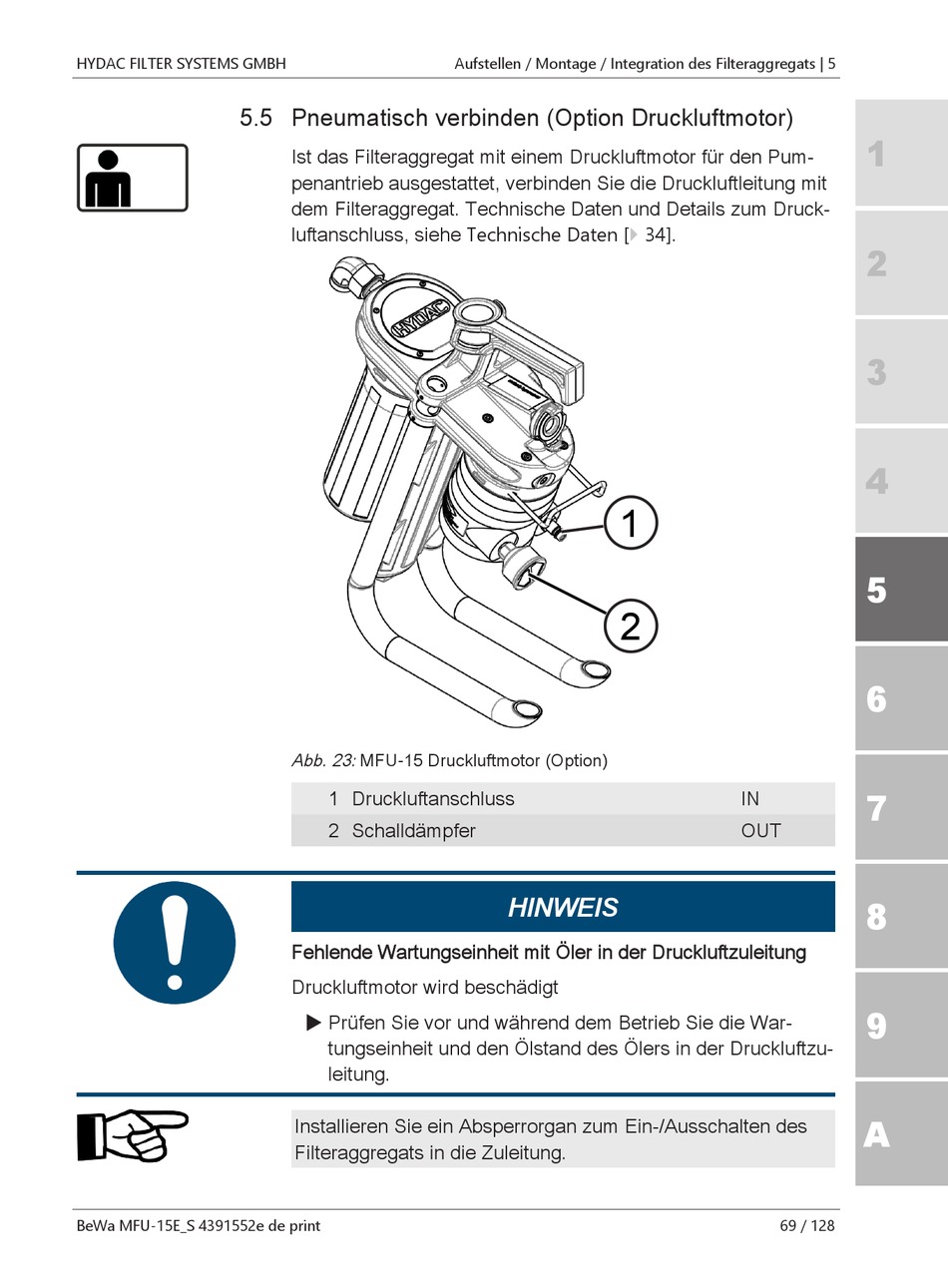

5.5 Pneumatisch verbinden (Option Druckluftmotor)

BeWa MFU-15E_S 4391552e de print
Aufstellen / Montage / Integration des Filteraggregats | 5
Ist das Filteraggregat mit einem Druckluftmotor für den Pum-
penantrieb ausgestattet, verbinden Sie die Druckluftleitung mit
dem Filteraggregat. Technische Daten und Details zum Druck-
luftanschluss, siehe Technische Daten [} 34].
Abb. 23: MFU-15 Druckluftmotor (Option)
1 Druckluftanschluss
2 Schalldämpfer
Fehlende Wartungseinheit mit Öler in der Druckluftzuleitung
Druckluftmotor wird beschädigt
u Prüfen Sie vor und während dem Betrieb Sie die War-
tungseinheit und den Ölstand des Ölers in der Druckluftzu-
leitung.
Installieren Sie ein Absperrorgan zum Ein-/Ausschalten des
Filteraggregats in die Zuleitung.
1
2
HINWEIS
1
2
3
4
5
6
IN
7
OUT
8
9
A
69 / 128
