Aufstellen / Montage / Integration des Filteraggregats | 5

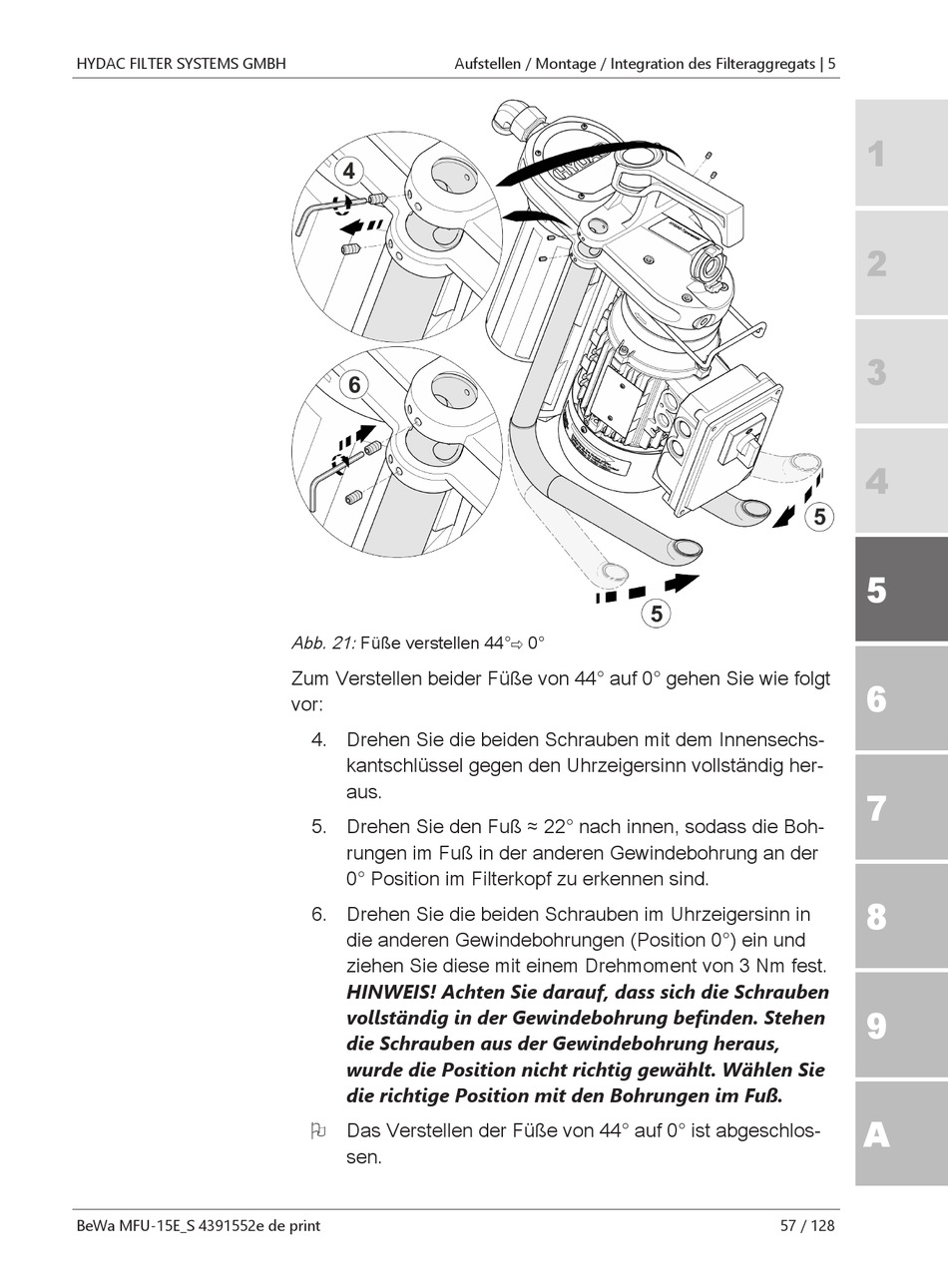

Abb. 21: Füße verstellen 44°⇨ 0°
Zum Verstellen beider Füße von 44° auf 0° gehen Sie wie folgt
vor:
4. Drehen Sie die beiden Schrauben mit dem Innensechs-
kantschlüssel gegen den Uhrzeigersinn vollständig her-
aus.
5. Drehen Sie den Fuß ≈ 22° nach innen, sodass die Boh-
rungen im Fuß in der anderen Gewindebohrung an der
0° Position im Filterkopf zu erkennen sind.
6. Drehen Sie die beiden Schrauben im Uhrzeigersinn in
die anderen Gewindebohrungen (Position 0°) ein und
ziehen Sie diese mit einem Drehmoment von 3 Nm fest.
HINWEIS! Achten Sie darauf, dass sich die Schrauben
vollständig in der Gewindebohrung befinden. Stehen
die Schrauben aus der Gewindebohrung heraus,
wurde die Position nicht richtig gewählt. Wählen Sie
die richtige Position mit den Bohrungen im Fuß.
O Das Verstellen der Füße von 44° auf 0° ist abgeschlos-
sen.
