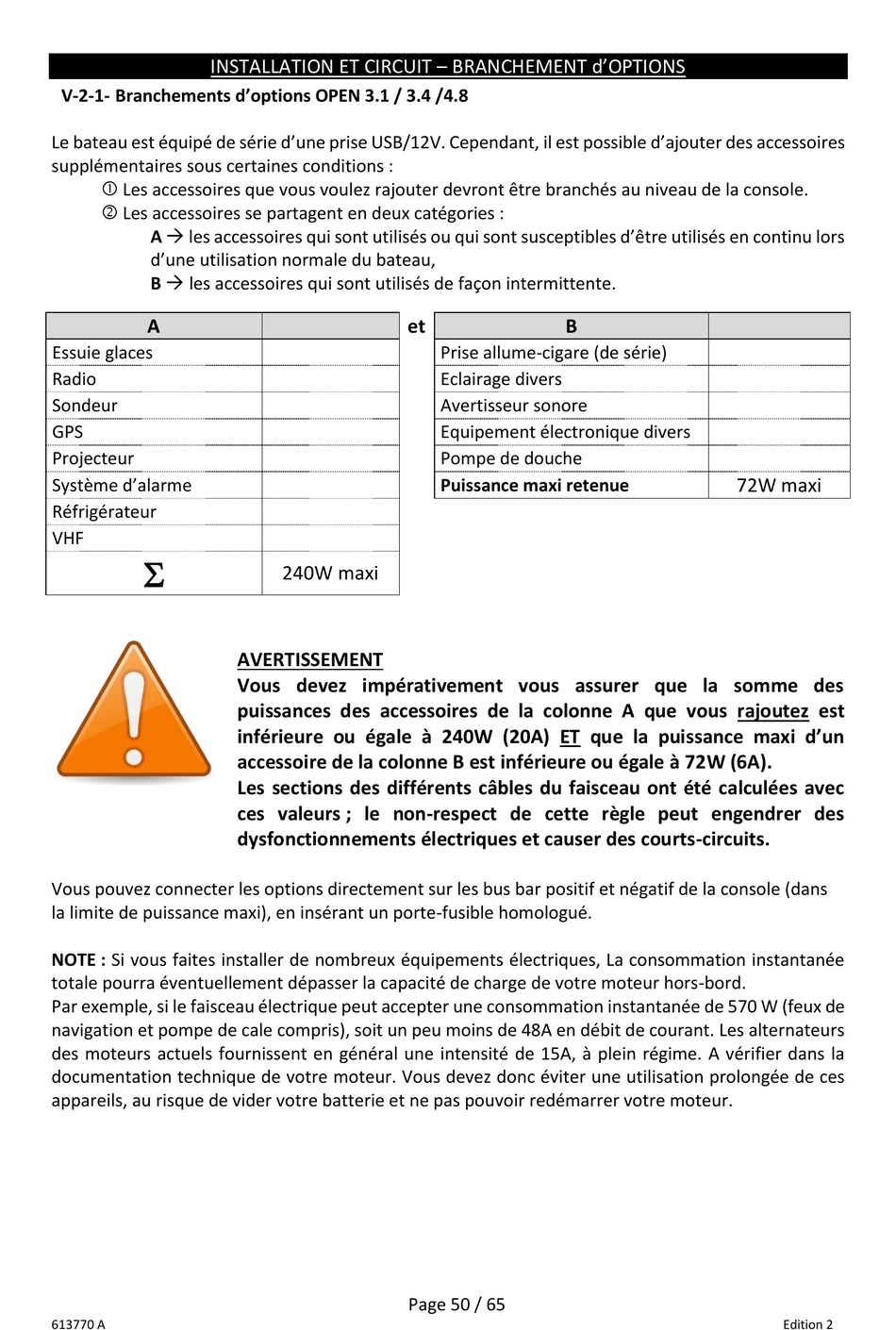

INSTALLATION ET CIRCUIT – BRANCHEMENT d'OPTIONS

V-2-1- Branchements d'options OPEN 3.1 / 3.4 /4.8

Le bateau est équipé de série d'une prise USB/12V. Cependant, il est possible d'ajouter des accessoires
supplémentaires sous certaines conditions :
 Les accessoires que vous voulez rajouter devront être branchés au niveau de la console.
 Les accessoires se partagent en deux catégories :
A → les accessoires qui sont utilisés ou qui sont susceptibles d'être utilisés en continu lors
d'une utilisation normale du bateau,
B → les accessoires qui sont utilisés de façon intermittente.
A
Essuie glaces
Radio
Sondeur
GPS
Projecteur
Système d'alarme
Réfrigérateur
VHF

Vous pouvez connecter les options directement sur les bus bar positif et négatif de la console (dans
la limite de puissance maxi), en insérant un porte-fusible homologué.
NOTE : Si vous faites installer de nombreux équipements électriques, La consommation instantanée
totale pourra éventuellement dépasser la capacité de charge de votre moteur hors-bord.
Par exemple, si le faisceau électrique peut accepter une consommation instantanée de 570 W (feux de
navigation et pompe de cale compris), soit un peu moins de 48A en débit de courant. Les alternateurs
des moteurs actuels fournissent en général une intensité de 15A, à plein régime. A vérifier dans la
documentation technique de votre moteur. Vous devez donc éviter une utilisation prolongée de ces
appareils, au risque de vider votre batterie et ne pas pouvoir redémarrer votre moteur.
613770 A
240W maxi
AVERTISSEMENT
Vous devez impérativement vous assurer que la somme des
puissances des accessoires de la colonne A que vous rajoutez est
inférieure ou égale à 240W (20A) ET que la puissance maxi d'un
accessoire de la colonne B est inférieure ou égale à 72W (6A).
Les sections des différents câbles du faisceau ont été calculées avec
ces valeurs ; le non-respect de cette règle peut engendrer des
dysfonctionnements électriques et causer des courts-circuits.
et B
Prise allume-cigare (de série)
Eclairage divers
Avertisseur sonore
Equipement électronique divers
Pompe de douche
Puissance maxi retenue
Page 50 / 65
72W maxi
