Zodiac OPEN 3.1 Eignerhandbuch Seite 47

11
12
16
9
17
Repère
1 Branchement batterie
2 Branchement coupe-circuit
3 Branchement bus bar masse
4 Branchement interrupteur feu de navigation
5 Branchement feu blanc
6 Branchement cadran de jauge essence
7 Branchement feu rouge/vert
8 Branchement transmetteur de jauge essence
9 Branchement bus bar positif
Branchement prise 12 Volts (console)
10
11 Branchement prise USB
12 Branchement poste radio (option)
13 Branchement interrupteur pompe de cale (option)
14 Branchement pompe de cale (option)
15 Fusible 3A prise USB
16 Fusible 5A prise d12 volts
17 Fusible 3A feux de navigation
18 Fusible 5A pompe de cale
613770 A

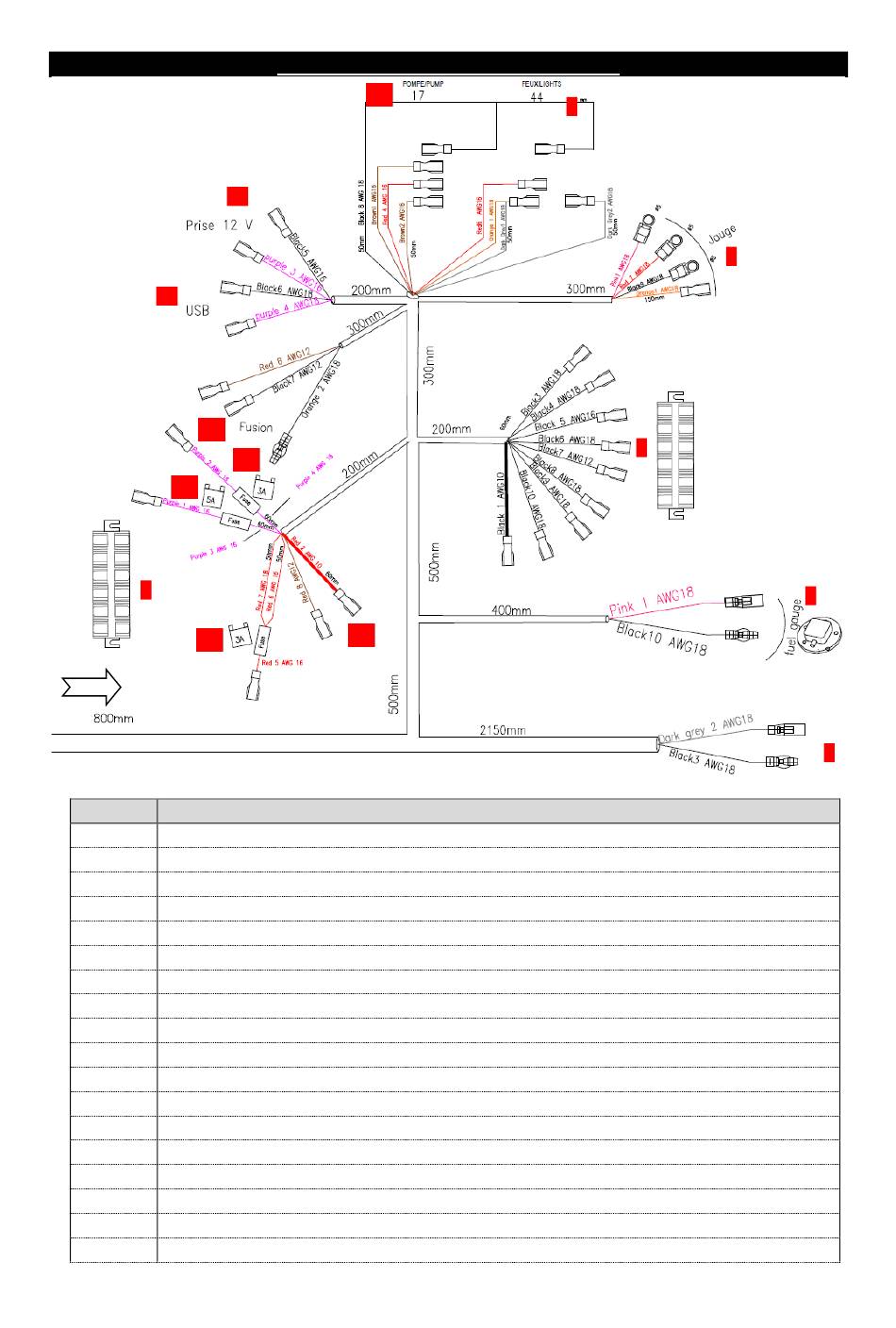

INSTALLATION ET CIRCUIT : ELECTRIQUE
13
10
15
14
4
DESIGNATION
Purple 4 AWG18
Purple 3 AWG18
Red 6 & 7 AWG18
Purple 3 AWG18
Page 46 / 65
6
3
Edition 2
8
7
