Zodiac OPEN 3.1 Eignerhandbuch Seite 448

11
12
16
9
17
Merke
1 Tilkobling batteri
2 Tilkobling nødstopp
3 Tilkobling samleskinne vekt
4 Tilkobling lanternebryter
5 Tilkobling hvit lanterne
6 Tilkobling måleskive bensin
Tilkobling rød/grønn lanterne
7
8 Tilkobling måletransmitter bensin
9 Tilkobling positiv samleskinne
Tilkobling 12 volt-kontakt (konsoll)
10
11 Tilkobling USB-kontakt
12 Tilkobling radio (ekstrautstyr)
13 Tilkobling bryter lensepumpe (ekstrautstyr)
14 Tilkobling lensepumpe (ekstrautstyr)
15 Sikring 3A USB-kontakt
16 Sikring 5A 12 volt-kontakt
17 Sikring 3A lanterner
18 Sikring 5A lensepumpe
613770 A

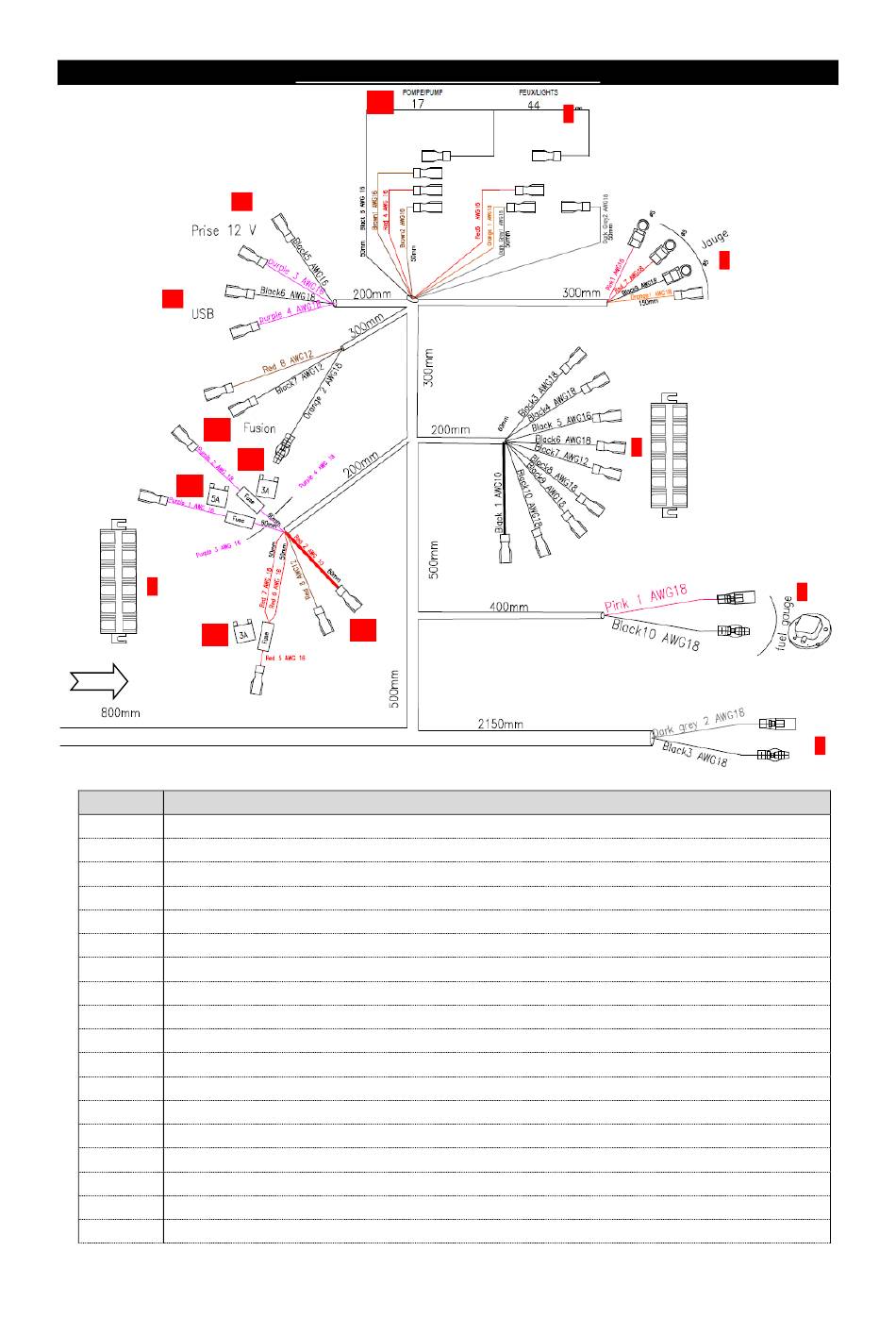

INSTALLASJON OG KRETS: ELEKTRISK
13
10
15
14
4
BETEGNELSE
Purple 4 AWG18
Purple 3 AWG18
Red 6 & 7 AWG18
Red 3 AWG18
Side 46 / 65
6
3
8
Utgave 2
7
