I-6 EMPLACEMENT EQUIPEMENTS

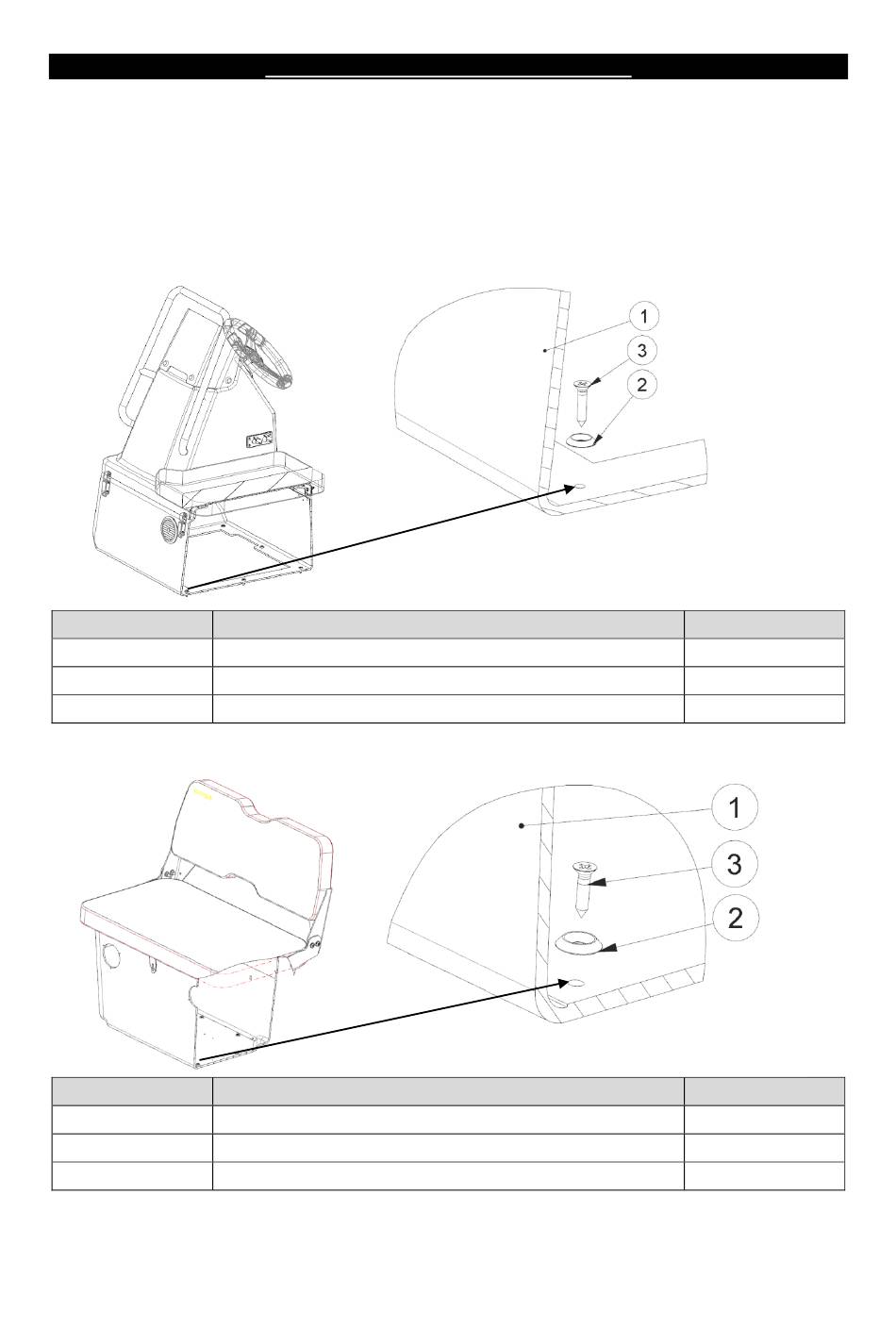

Votre bateau sera livré avec sa console et sa banquette non assemblé sur la coque.
Veuillez suivre les étapes ci-dessous pour la mise en place, l'étanchéité et le maintien en position des
éléments sur le pont.
Il est conseiller d'installer tous les câbles et faisceaux moteur avant de suivre ces étapes de montage.

I-6-1- OPEN 3.1 / OPEN 3.4

I-6-1-1- Console
Repère
1
2
3
I-6-1-2- Banquette
Repère
1
2
3
613770 A
DESCRIPTION – INVENTAIRE et Localisation
ENSEMBLE CONSOLE 3.1/3.4
RONDELLE CUVETTE M5
VIS TOL FZ 4,8X25
ENSEMBLE BANQUETTE 3.1/3.4
RONDELLE CUVETTE M5
VIS TOL FZ 4,8X32
Désignation
Désignation
Page 16 / 65
Quantité
1
8
8
Quantité
1
6
6
Edition 2
