Zodiac OPEN 3.1 Eignerhandbuch Seite 181

11
12
16
9
17
Referencia
1 Conexión de batería
2 Conexión de cortacircuitos
3 Conexión de barra colectora masa
4 Conexión de interruptor de luz de navegación
5 Conexión de luz blanca
6 Conexión de cuadrante de nivel de gasolina
7 Conexión de luz roja/verde
8 Conexión de transmisor de nivel de gasolina
9 Conexión de barra colectora positivo
Conexión de toma de 12 voltios (consola)
10
11 Conexión de puerto USB
12 Conexión de radio (opcional)
13 Conexión de interruptor de bomba de achique (opcional)
14 Conexión de bomba de achique (opcional)
15 Fusible 3A puerto USB
16 Fusible 5A toma de 12 voltios
17 Fusible 3A luces de navegación
18 Fusible 5A de bomba de achique Purple 3 AWG18
613770 A

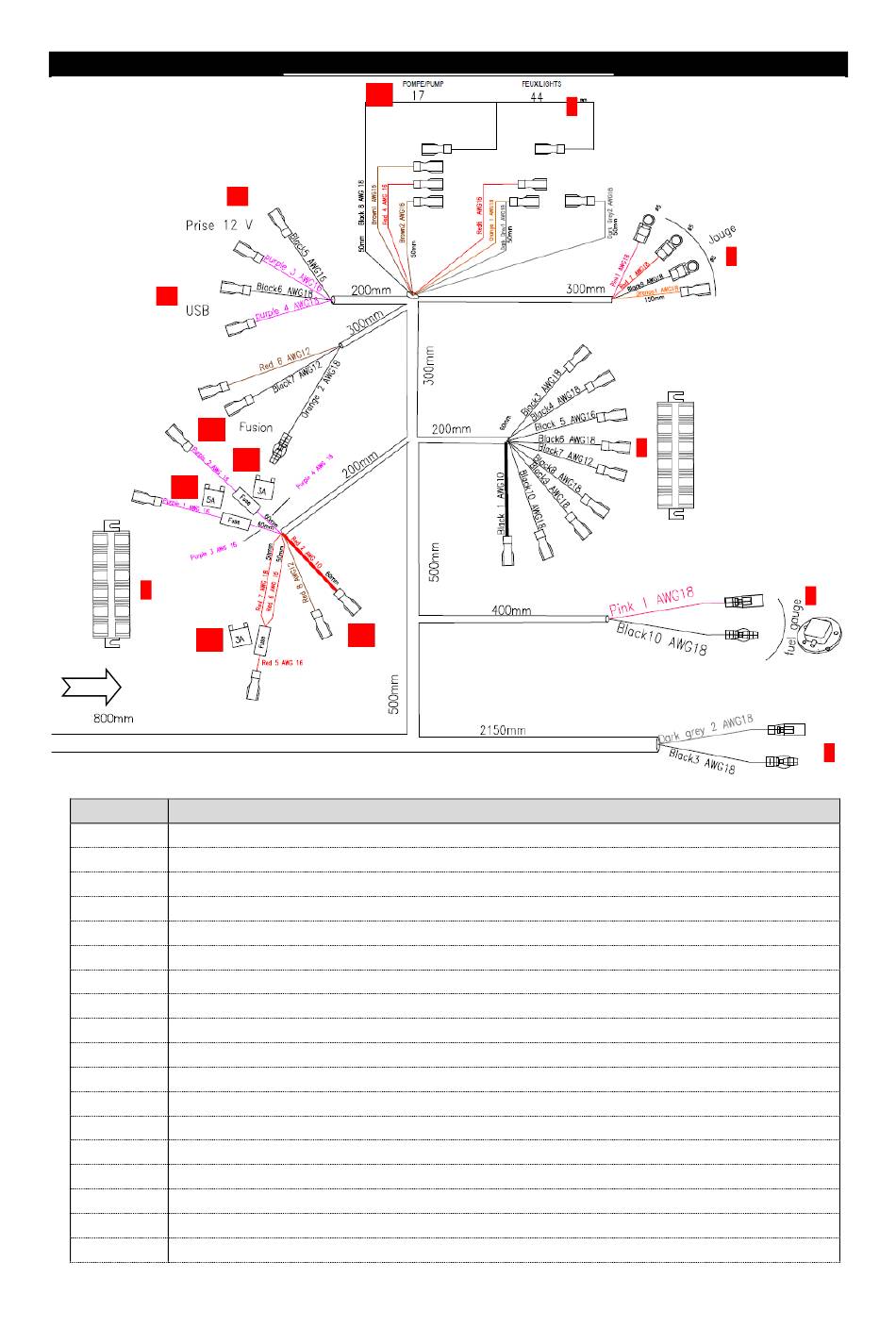

INSTALACIÓN Y CIRCUITOS: ELÉCTRICO
13
10
15
14
4
DESCRIPCIÓN
Purple 4 AWG18
Purple 3 AWG18
Red 6 & 7 AWG18
Página 46 / 65
6
3
Edición 2
8
7
