ITA


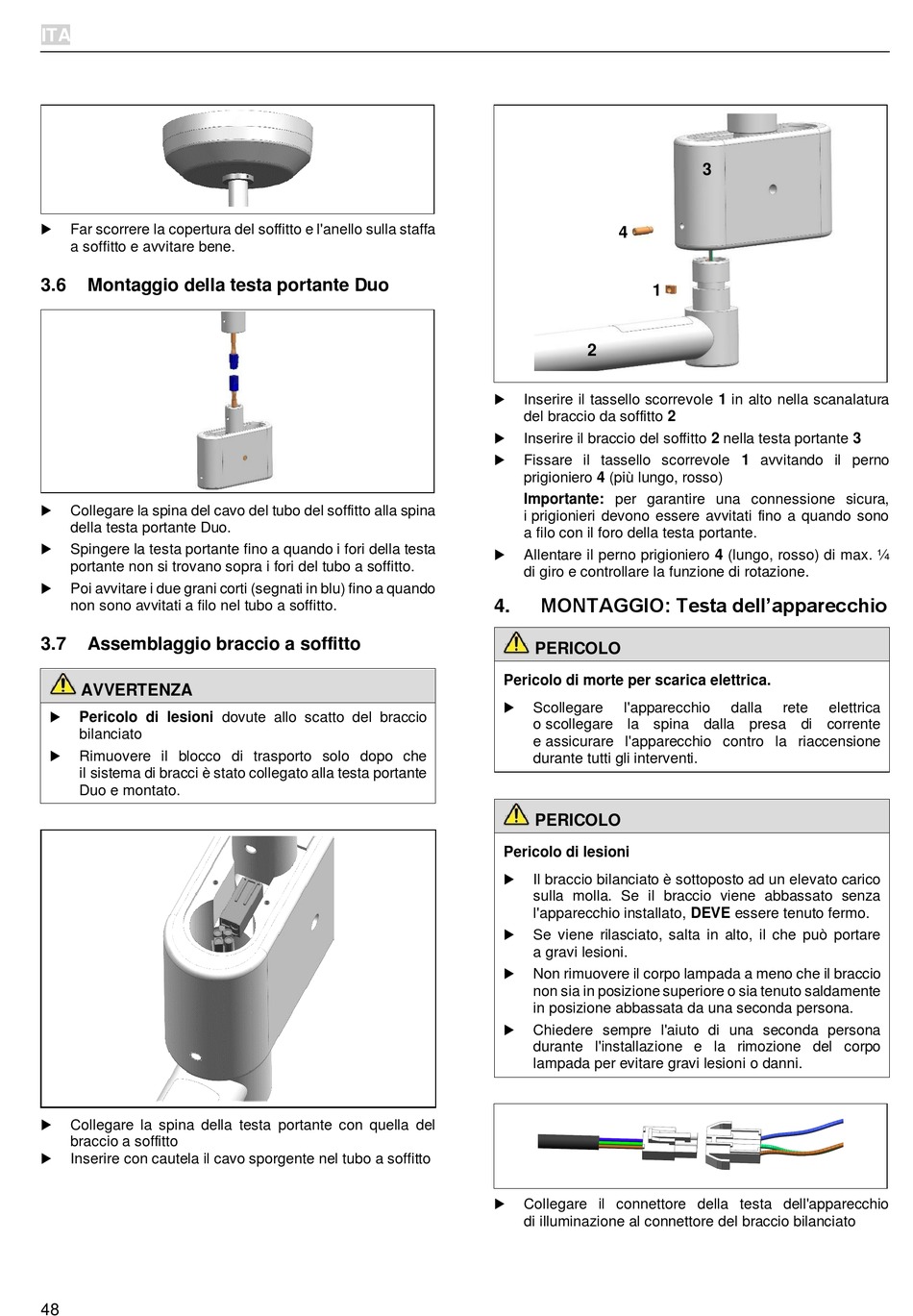

Far scorrere la copertura del soffitto e l'anello sulla staffa
a soffitto e avvitare bene.
3.6

Montaggio della testa portante Duo


Collegare la spina del cavo del tubo del soffitto alla spina
della testa portante Duo.

Spingere la testa portante fino a quando i fori della testa
portante non si trovano sopra i fori del tubo a soffitto.

Poi avvitare i due grani corti (segnati in blu) fino a quando
non sono avvitati a filo nel tubo a soffitto.
3.7

Assemblaggio braccio a soffitto

AVVERTENZA

Pericolo di lesioni dovute allo scatto del braccio
bilanciato

Rimuovere il blocco di trasporto solo dopo che
il sistema di bracci è stato collegato alla testa portante
Duo e montato.

Collegare la spina della testa portante con quella del
braccio a soffitto

Inserire con cautela il cavo sporgente nel tubo a soffitto
48
4
1
2

Inserire il tassello scorrevole 1 in alto nella scanalatura
del braccio da soffitto 2

Inserire il braccio del soffitto 2 nella testa portante 3

Fissare il tassello scorrevole 1 avvitando il perno
prigioniero 4 (più lungo, rosso)
Importante: per garantire una connessione sicura,
i prigionieri devono essere avvitati fino a quando sono
a filo con il foro della testa portante.

Allentare il perno prigioniero 4 (lungo, rosso) di max. ¼
di giro e controllare la funzione di rotazione.

MONTAGGIO: Testa dell'apparecchio

4.
PERICOLO
Pericolo di morte per scarica elettrica.

Scollegare l'apparecchio
o scollegare la spina dalla presa di corrente
e assicurare l'apparecchio contro la riaccensione
durante tutti gli interventi.
PERICOLO
Pericolo di lesioni

Il braccio bilanciato è sottoposto ad un elevato carico
sulla molla. Se il braccio viene abbassato senza
l'apparecchio installato, DEVE essere tenuto fermo.

Se viene rilasciato, salta in alto, il che può portare
a gravi lesioni.

Non rimuovere il corpo lampada a meno che il braccio
non sia in posizione superiore o sia tenuto saldamente
in posizione abbassata da una seconda persona.

Chiedere sempre l'aiuto di una seconda persona
durante l'installazione e la rimozione del corpo
lampada per evitare gravi lesioni o danni.

Collegare il connettore della testa dell'apparecchio
di illuminazione al connettore del braccio bilanciato
3
dalla rete elettrica
