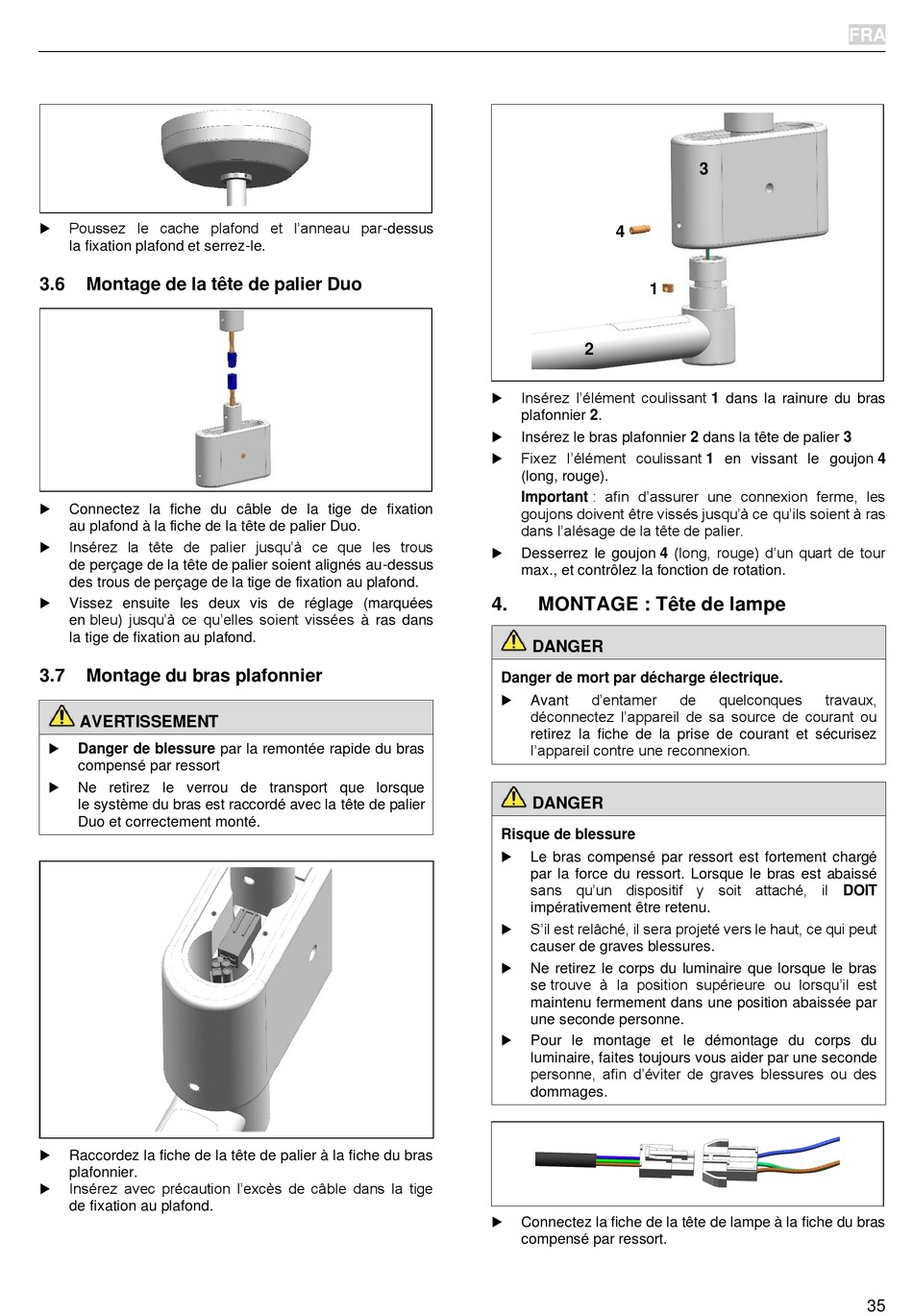

Montage De La Tête De Palier Duo; Montage Du Bras Plafonnier; Montage : Tête De Lampe - Derungs Dmed Triango 100 C Duo Montage- Und Gebrauchsanweisungen

Poussez le cache plafond et l'anneau par-dessus

la fixation plafond et serrez-le.
3.6 Montage de la tête de palier Duo

Connectez la fiche du câble de la tige de fixation
au plafond à la fiche de la tête de palier Duo.
Insérez la tête de palier jusqu'à ce que les trous

de perçage de la tête de palier soient alignés au-dessus
des trous de perçage de la tige de fixation au plafond.

Vissez ensuite les deux vis de réglage (marquées
en bleu) jusqu'à ce qu'elles soient vissées à ras dans
la tige de fixation au plafond.
3.7

Montage du bras plafonnier

AVERTISSEMENT

Danger de blessure par la remontée rapide du bras
compensé par ressort

Ne retirez le verrou de transport que lorsque
le système du bras est raccordé avec la tête de palier
Duo et correctement monté.

Raccordez la fiche de la tête de palier à la fiche du bras
plafonnier.
Insérez avec précaution l'excès de câble dans la tige

de fixation au plafond.
4
1
2
Insérez l'élément coulissant 1 dans la rainure du bras

plafonnier 2.

Insérez le bras plafonnier 2 dans la tête de palier 3
Fixez l'élément coulissant 1 en vissant le goujon 4

(long, rouge).
Important : afin d'assurer une connexion ferme, les
goujons doivent être vissés jusqu'à ce qu'ils soient à ras
dans l'alésage de la tête de palier.
Desserrez le goujon 4 (long, rouge) d'un quart de tour

max., et contrôlez la fonction de rotation.
4. MONTAGE : Tête de lampe
DANGER
Danger de mort par décharge électrique.
d'entamer

Avant
déconnectez l'appareil de sa source de courant ou
retirez la fiche de la prise de courant et sécurisez
l'appareil contre une reconnexion.
DANGER
Risque de blessure

Le bras compensé par ressort est fortement chargé
par la force du ressort. Lorsque le bras est abaissé
sans qu'un dispositif y soit attaché, il DOIT
impérativement être retenu.
S'il est relâché, il sera projeté vers le haut, ce qui peut

causer de graves blessures.

Ne retirez le corps du luminaire que lorsque le bras
se trouve à la position supérieure ou lorsqu'il est
maintenu fermement dans une position abaissée par
une seconde personne.

Pour le montage et le démontage du corps du
luminaire, faites toujours vous aider par une seconde
personne, afin d'éviter de graves blessures ou des
dommages.

Connectez la fiche de la tête de lampe à la fiche du bras
compensé par ressort.
FRA
3
de quelconques travaux,
