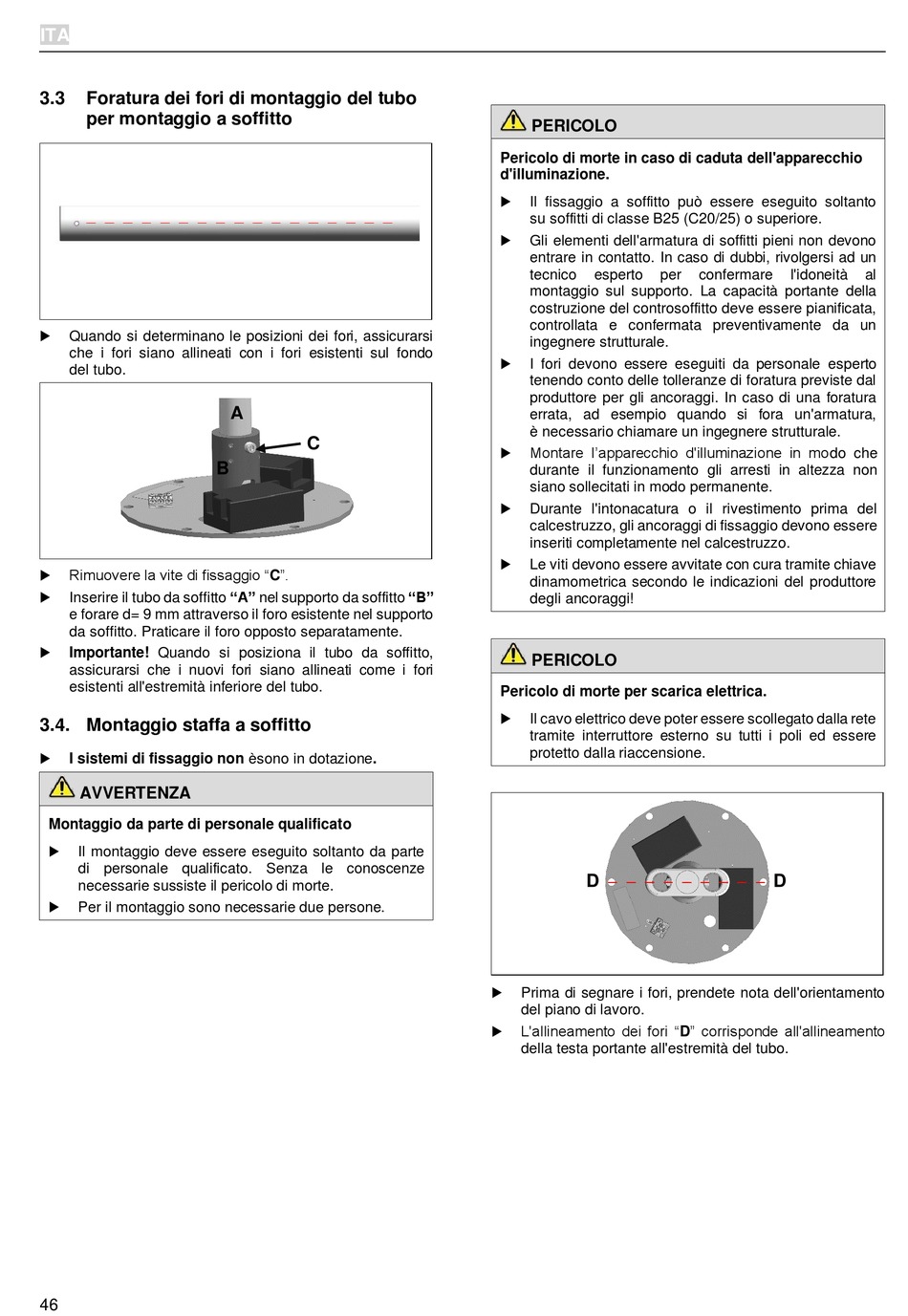

3.3 Foratura dei fori di montaggio del tubo
per montaggio a soffitto

Quando si determinano le posizioni dei fori, assicurarsi
che i fori siano allineati con i fori esistenti sul fondo
del tubo.
Rimuovere la vite di fissaggio "C".

Inserire il tubo da soffitto "A" nel supporto da soffitto "B"

e forare d= 9 mm attraverso il foro esistente nel supporto
da soffitto. Praticare il foro opposto separatamente.

Importante! Quando si posiziona il tubo da soffitto,
assicurarsi che i nuovi fori siano allineati come i fori
esistenti all'estremità inferiore del tubo.

3.4. Montaggio staffa a soffitto


I sistemi di fissaggio non èsono in dotazione.
AVVERTENZA
Montaggio da parte di personale qualificato

Il montaggio deve essere eseguito soltanto da parte
di personale qualificato. Senza le conoscenze
necessarie sussiste il pericolo di morte.

Per il montaggio sono necessarie due persone.
46
A
C
B
PERICOLO
Pericolo di morte in caso di caduta dell'apparecchio
d'illuminazione.

Il fissaggio a soffitto può essere eseguito soltanto
su soffitti di classe B25 (C20/25) o superiore.

Gli elementi dell'armatura di soffitti pieni non devono
entrare in contatto. In caso di dubbi, rivolgersi ad un
tecnico esperto per
montaggio sul supporto. La capacità portante della
costruzione del controsoffitto deve essere pianificata,
controllata e confermata preventivamente da un
ingegnere strutturale.

I fori devono essere eseguiti da personale esperto
tenendo conto delle tolleranze di foratura previste dal
produttore per gli ancoraggi. In caso di una foratura
errata, ad esempio quando si fora un'armatura,
è necessario chiamare un ingegnere strutturale.
Montare l'apparecchio d'illuminazione in modo che

durante il funzionamento gli arresti in altezza non
siano sollecitati in modo permanente.

Durante l'intonacatura o il rivestimento prima del
calcestruzzo, gli ancoraggi di fissaggio devono essere
inseriti completamente nel calcestruzzo.

Le viti devono essere avvitate con cura tramite chiave
dinamometrica secondo le indicazioni del produttore
degli ancoraggi!
PERICOLO
Pericolo di morte per scarica elettrica.

Il cavo elettrico deve poter essere scollegato dalla rete
tramite interruttore esterno su tutti i poli ed essere
protetto dalla riaccensione.
D

Prima di segnare i fori, prendete nota dell'orientamento
del piano di lavoro.
L'allineamento dei fori "D" corrisponde all'allineamento

della testa portante all'estremità del tubo.
confermare l'idoneità al
D
