SYSTEMÜBERSICHT
2.2

Funktion

Die Lüftungsgeräte der Produktreihe iV14-Zero werden eingesetzt, um die Belüftung von Wohn-
und Schlafräumen sicherzustellen. Die Kombination aus inVENTron, Wärmespeicher und
Schalldämm-Auskleidung aus Inventin sorgt dabei für eine optimale Wärmerückgewinnung bei
minimaler Schallemission und maximalem Luftvolumenstrom.
destens zwei Lüftungsgeräte der Produktreihe iV14-Zero erforderlich. Diese werden jeweils paarweise
im Gegentakt betrieben: Dem Zuluft fördernden Lüftungsgerät ist ein anderes Lüftungsgerät zugewie-
sen, dass zum gleichen Zeitpunkt verbrauchte Abluft aus dem Innenraum nach außen befördert.
Der iV14-Zero zeichnet sich durch eine besonders gute Laufruhe aus. Sein patentiertes Schall-
dämm-Konzept beruht auf der Kombination der Schalldämm-Auskleidung aus Inventin mit dem
Reversier-Ventilator Xenion. Die Schalldämm-Auskleidung absorbiert effektiv Schallwellen von
außen und vom Gerät selbst (Schalldurchgang und Eigenschall). Durch die Anordnung und
Bauweise der Ventilator-Blätter wird der Schalldurchgang von außen zusätzlich reduziert.
Durch einen hohen Druckaufbau und die aktive Drehzahlsteuerung des Motors (integrierter
Winddruck-Stabilisator) im Reversier-Ventilator Xenion wird auch bei wetterbedingten Druck-
schwankungen der Luftvolumenstrom im System nahezu konstant gehalten. Damit entspricht
die Empfindlichkeit des Luftvolumenstromes gegenüber Druckschwankungen der Klasse S3
nach DIN EN 13141-8 (max. 30 % Luftvolumenstromabweichung bei ±20 Pa).
Um über das gesamte Jahr die volle Funktionsfähigkeit des Lüftungsgerätes zu gewährleisten,
ist im Reversier-Ventilator Xenion ein Temperaturwächter integriert. Dieser misst die Temperatur
des Luftvolumenstromes. Wenn die Temperatur + 5 °C unterschreitet, wird der Reversier-Ventilator
automatisch für 4 Zyklen in den Abluft-Betrieb geschaltet. Dadurch wird der Wärmespeicher
wieder erwärmt und ein Auskühlen des Innenraums durch das Nachströmen kalter Zuluft wird
verhindert. Während dieser Phase ist die Betriebsart, die am Regler eingestellt wurde, unwirksam.
Im Anschluss schaltet der Regler das Lüftungsgerät wieder in die ursprünglich eingestellte Betriebsart.
Standardmäßig ist ein auswaschbarer Staubfilter der Klasse G4 (ISO Coarse ≥ 60%) unauffällig
und leicht zugänglich in die Innenblende integriert. Dieser filtert grobe Stäube und allergene
Partikel (wie z. B. grobe Blütenpollen) aus der Luft, bevor diese in den Innenraum gelangen
können. Die Staubfilter können saisonal unabhängig eingesetzt werden. Für besondere Anfor-
derungen sind optional Pollen- und Aktivkohlefilter erhältlich.
Ein dezentrales Lüftungssystem basiert auf einer freien Luftbewegung zwischen einzelnen Paaren
von Lüftungsgeräten. Daher dürfen innen liegende Türen nicht luftdicht verschlossen sein. Sorgen
Sie für geeignete Überströmmaßnahmen zur Schaffung eines Raumverbundes (Querlüftung).
Die Bedienung des Lüftungsgerätes erfolgt über einen Regler des inVENTer-Systems. Abhän-
gig vom Regler können die verschiedene Betriebsarten und Funktionen eingestellt werden.
10
Lüftungsgerät iV14-Zero

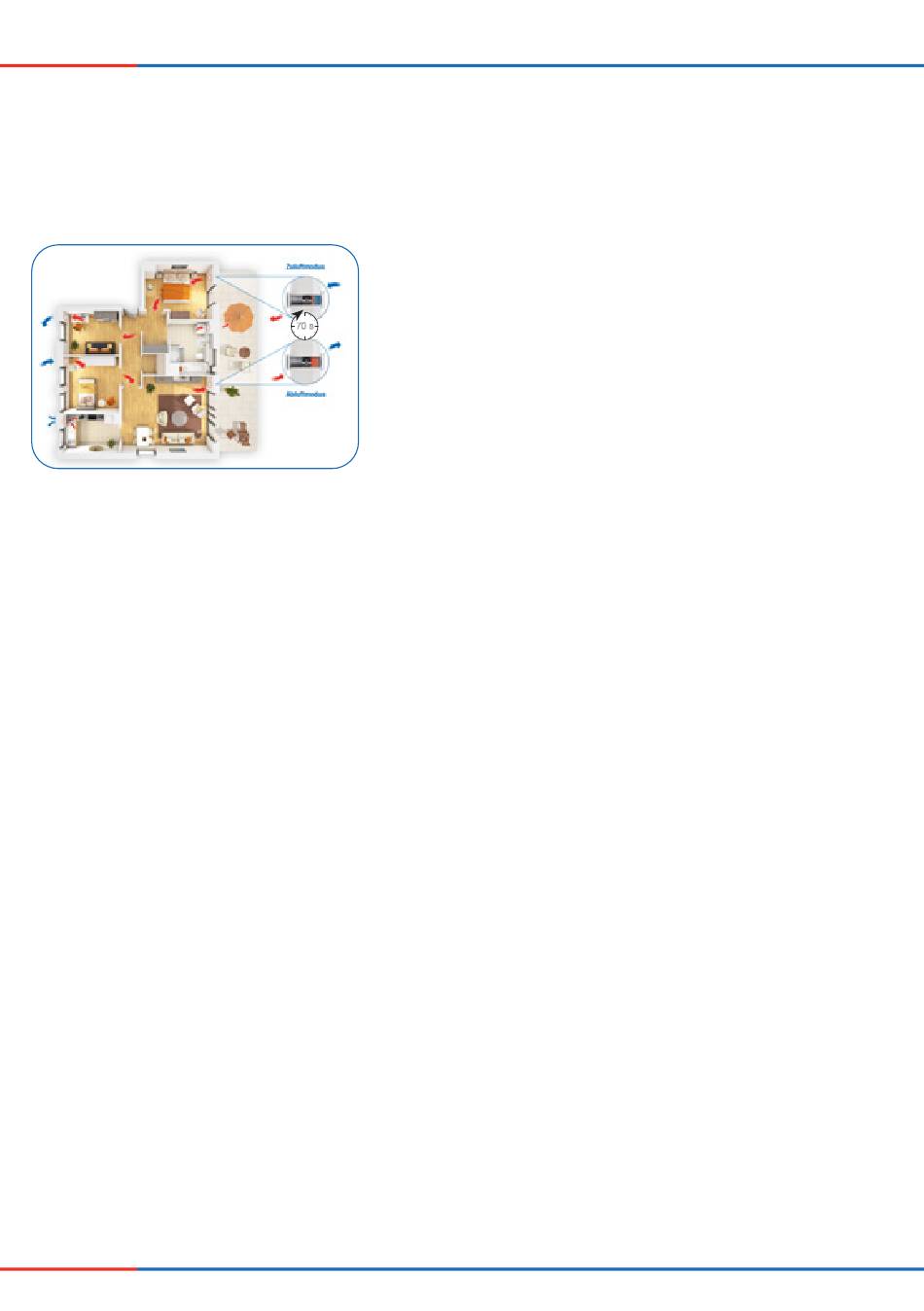

Das Lüftungssystem arbeitet nach dem Prinzip der Wär-
merückgewinnung durch Richtungswechsel des Venti-
lators. Der integrierte Wärmespeicher lädt sich mit der
Wärmeenergie der Raumluft auf, wenn sie nach außen
70 s
strömt (Abluft). Nach 70 Sekunden wechselt der Rever-
sier-Ventilator Xenion jeweils die Drehrichtung. Nach
dem Wechsel der Drehrichtung gibt er die gespeicherte
Wärmeenergie an die zugeführte Außenluft (Zuluft) ab.
Damit dieses Prinzip korrekt funktioniert und die Druck-
stabilität im Raum gewährleistet ist, muss die Zuluftmenge
jederzeit der Abluftmenge entsprechen, d. h. es sind min-
