2.2

Funktion

Das Lüftungssystem iV14-MaxAir wird eingesetzt, um die Belüftung von Wohnräumen und wohn-
raumähnlichen Gewerberäumen sicherzustellen. Ein integrierter Wärmespeicher aus Keramik
sorgt dabei für eine optimale Wärmerückgewinnung.
sind mindestens zwei Lüftungsgeräte der Produktreihe iV14-MaxAir erforderlich. Diese werden
jeweils paarweise im Gegentakt betrieben: Dem Zuluft fördernden Lüftungsgerät ist ein anderes
Lüftungsgerät zugewiesen, dass zum gleichen Zeitpunkt verbrauchte Abluft aus dem Innenraum
nach außen befördert.
Durch einen hohen Druckaufbau und die aktive Drehzahlsteuerung des Motors (integrierter
Winddruck-Stabilisator) im Reversier-Ventilator Xenion EFP wird auch bei wetterbedingten Druck-
schwankungen der Luftvolumenstrom im System nahezu konstant gehalten. Damit entspricht die
Empfindlichkeit des Luftvolumenstroms gegenüber Druckschwankungen der Klasse S2 nach
DIN EN 13141-8 (max. 20 % Luftvolumenstromabweichung bei ± 20 Pa).
Um über das gesamte Jahr die volle Funktionsfähigkeit des Lüftungsgerätes zu gewährleisten, ist
im Reversier-Ventilator Xenion EFP ein Temperaturwächter integriert. Dieser misst die Temperatur
des Luftvolumenstromes am Ventilator. Wenn die Temperatur am Ventilator + 5 °C unterschreitet,
wird der Reversier-Ventilator automatisch für 4 Zyklen in den Abluft-Betrieb geschaltet. Dadurch
wird der Wärmespeicher wieder erwärmt und ein Auskühlen des Innenraums durch das Nach-
strömen kalter Zuluft wird verhindert. Während dieser Phase ist die Betriebsart, die am Regler
eingestellt wurde, unwirksam. Im Anschluss schaltet der Regler das Lüftungsgerät wieder in die
ursprünglich eingestellte Betriebsart.
Standardmäßig ist ein auswaschbarer Staubfilter der Klasse G4 unauffällig und leicht zugänglich
in die Innenblende integriert. Dieser filtert grobe Stäube und allergene Partikel (wie z. B. grobe
Blütenpollen) aus der Luft, bevor diese in den Innenraum gelangen können. Die Staubfilter kön-
nen saisonal unabhängig eingesetzt werden. Für besondere Anforderungen sind optional Pollen-
und Aktivkohlefilter erhältlich.
Ein dezentrales Lüftungssystem basiert auf einer freien Luftbewegung zwischen einzelnen
Paaren von Lüftungsgeräten. Daher dürfen innen liegende Türen nicht luftdicht verschlossen sein.
Sorgen Sie für geeignete Überströmmaßnahmen zur Schaffung eines Raumverbundes: Luftspalt
von ca. 10 mm unterhalb der Tür, Herausdrehen der Türangeln um 5 mm, Einsatz eines Lüftungs-
gitters oder andere (Querlüftung).
Die Bedienung des Lüftungsgerätes erfolgt über einen Regler des inVENTer-Systems. Abhängig
vom Regler können die verschiedene Betriebsarten und Funktionen eingestellt werden.

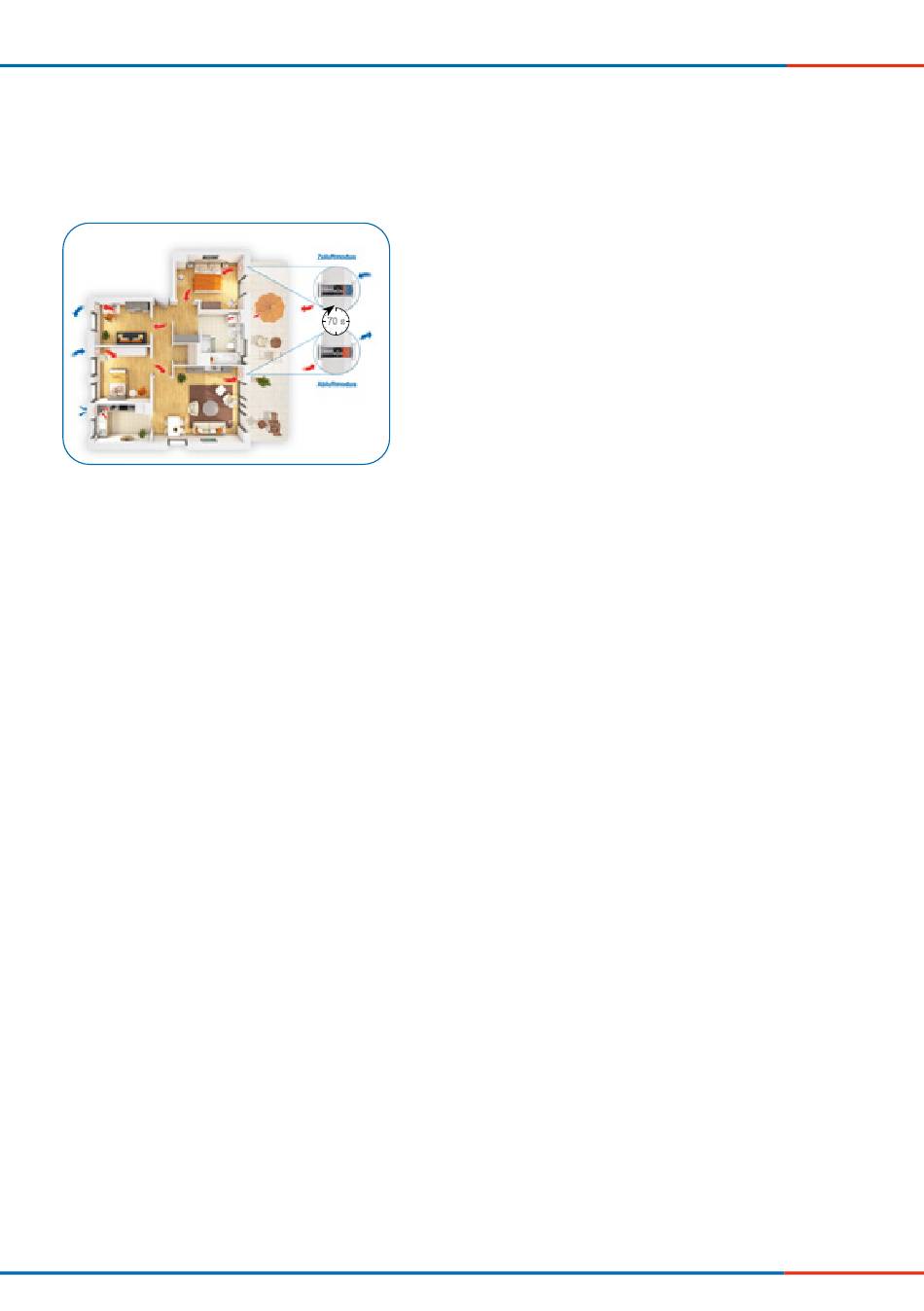

Das Lüftungssystem arbeitet nach dem Prinzip der Wärme-
rückgewinnung durch Richtungswechsel des Ventilators. Der
integrierte Wärmespeicher lädt sich mit der Wärmeenergie
der Raumluft auf, wenn sie nach außen strömt (Abluft). Nach
70 s 70 Sekunden wechselt der Reversier-Ventilator Xenion EFP
jeweils die Drehrichtung. Nach dem Wechsel der Drehrich-
tung gibt er die gespeicherte Wärmeenergie an die zugeführ-
te Außenluft (Zuluft) ab.
Damit dieses Prinzip korrekt funktioniert und die Druck-
stabilität im Raum gewährleistet ist, muss die Zuluft-
menge jederzeit der Abluftmenge entsprechen, d. h. es
Lüftungsgerät iV14-MaxAir
