Funktion

Das Lüftungssystem iV-Office wird eingesetzt, um die Belüftung von Wohnräumen und wohn-
raumähnlichen Gewerberäumen sicherzustellen. Ein integrierter Wärmespeicher aus Keramik
sorgt dabei für eine optimale Wärmerückgewinnung.
mindestens zwei Lüftungsgeräte erforderlich. Diese werden jeweils paarweise im Gegentakt be-
trieben: Dem Zuluft fördernden Lüftungsgerät ist ein anderes Lüftungsgerät zugewiesen, dass
zum gleichen Zeitpunkt verbrauchte Abluft aus dem Innenraum nach außen befördert.
Das patentierte Schalldämm-Konzept des iV-Office beruht auf der Kombination der Schalldämm-Aus-
kleidung aus Inventin mit dem Reversier-Ventilator Xenion EFP. Die Schalldämm-Auskleidung absorbiert
effektiv Schallwellen von außen und vom Gerät selbst (Schalldurchgang und Eigenschall). Durch die An-
ordnung und Bauweise der Ventilator-Blätter wird der Schalldurchgang von außen zusätzlich reduziert.
Durch einen hohen Druckaufbau und die aktive Drehzahlsteuerung des Motors (integrierter
Winddruck-Stabilisator) im Reversier-Ventilator Xenion EFP wird auch bei wetterbedingten
Druckschwankungen der Luftvolumenstrom im System nahezu konstant gehalten. Damit ent-
spricht die Empfindlichkeit des Luftvolumenstromes gegenüber Druckschwankungen der Klasse
S2 nach DIN EN 13141-8 (max. 20 % Luftvolumenstromabweichung bei ±20 Pa).
Um über das gesamte Jahr die volle Funktionsfähigkeit des Lüftungsgerätes zu gewährleisten, ist
im Reversier-Ventilator Xenion EFP ein Temperaturwächter integriert. Dieser misst die Temperatur
des Luftvolumenstromes. Wenn die Temperatur + 5 °C unterschreitet, wird der Reversier-Ventilator
automatisch für 4 Zyklen in den Abluft-Betrieb geschaltet. Dadurch wird der Wärmespeicher wieder
erwärmt und ein Auskühlen des Innenraums durch das Nachströmen kalter Zuluft wird verhindert.
Während dieser Phase ist die Betriebsart, die am Regler eingestellt wurde, unwirksam. Im An-
schluss schaltet der Regler das Lüftungsgerät wieder in die ursprünglich eingestellte Betriebsart.
Standardmäßig ist ein auswaschbarer Staubfilter der Klasse G4 (ISO Coarse ≥ 60%) unauffällig
und leicht zugänglich in die Innenblende integriert. Dieser filtert grobe Stäube und allergene
Partikel (wie z. B. grobe Blütenpollen) aus der Luft, bevor diese in den Innenraum gelangen
können. Die Staubfilter können saisonal unabhängig eingesetzt werden. Für besondere Anfor-
derungen sind optional Pollen- und Aktivkohlefilter erhältlich.
Ein dezentrales Lüftungssystem basiert auf einer freien Luftbewegung zwischen einzelnen Paaren
von Lüftungsgeräten. Daher dürfen innen liegende Türen nicht luftdicht verschlossen sein. Sorgen
Sie für geeignete Überströmmaßnahmen zur Schaffung eines Raumverbundes (Querlüftung).
Die Bedienung des Lüftungsgerätes erfolgt über einen Regler des inVENTer-Systems. Abhän-
gig vom Regler können die verschiedene Betriebsarten und Funktionen eingestellt werden.

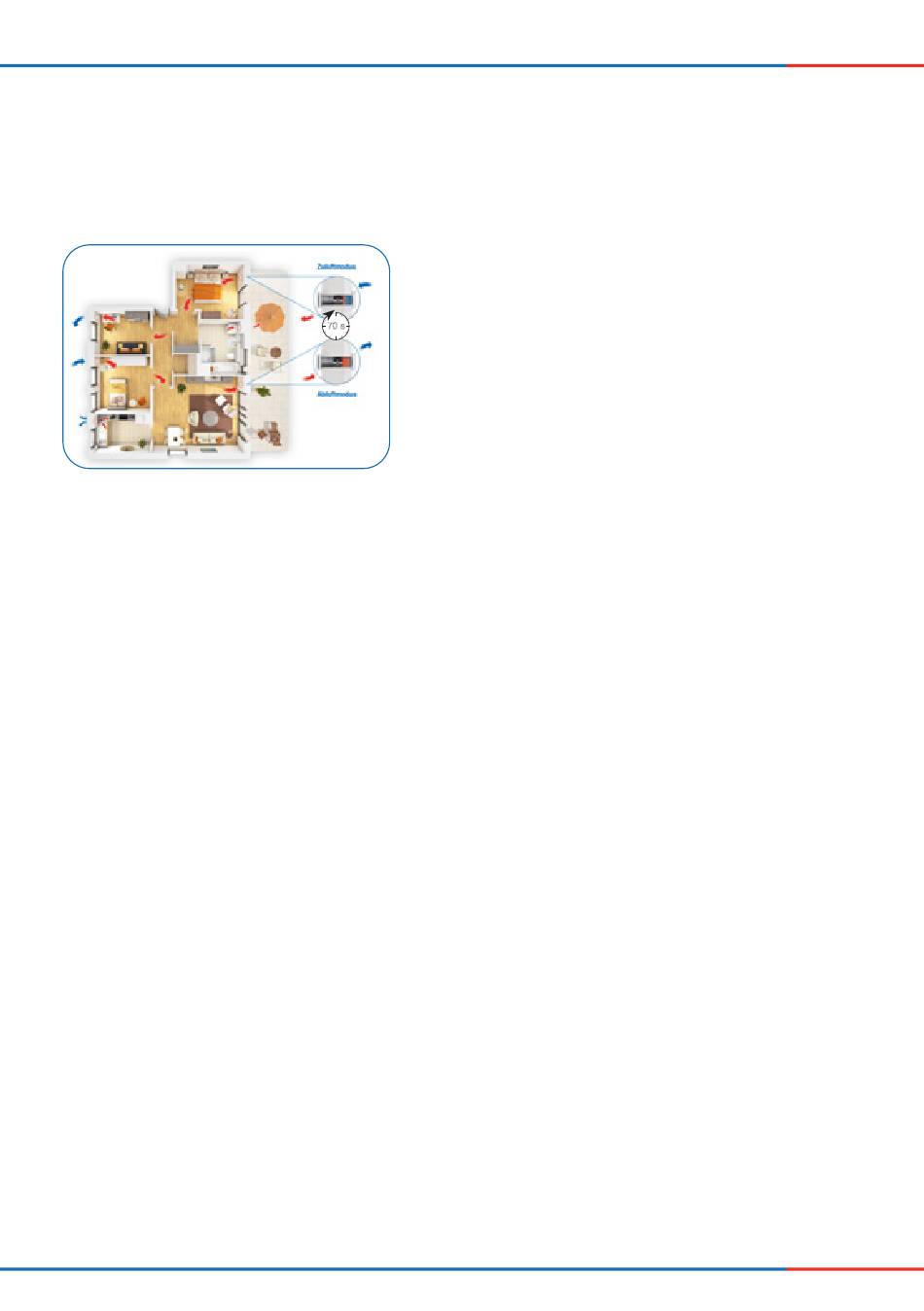

Das Lüftungssystem arbeitet nach dem Prinzip der
Wärmerückgewinnung durch Richtungswechsel des Ven-
tilators. Der integrierte Wärmespeicher lädt sich mit der
Wärmeenergie der Raumluft auf, wenn sie nach außen
strömt (Abluft). Nach 70 Sekunden wechselt der Rever-
70 s
sier-Ventilator Xenion EFP jeweils die Drehrichtung. Nach
dem Wechsel der Drehrichtung gibt er die gespeicherte
Wärmeenergie an die zugeführte Außenluft (Zuluft) ab.
Damit dieses Prinzip korrekt funktioniert und die Druck-
stabilität im Raum gewährleistet ist, muss die Zuluftmen-
ge jederzeit der Abluftmenge entsprechen, d. h. es sind
Lüftungsgerät iV-Office
