Funktion

Das Lüftungssystem iV14-MaxAir wird eingesetzt, um die Belüftung von Wohnräumen und
wohnraumähnlichen Gewerberäumen sicherzustellen. Ein integrierter Wärmespeicher aus
Keramik sorgt dabei für eine optimale Wärmerückgewinnung.
Zuluftmenge jederzeit der Abluftmenge entsprechen, d. h. es sind mindestens zwei Lüftungsge-
räte der Produktreihe iV14-MaxAir erforderlich. Diese werden jeweils paarweise im Gegentakt
betrieben: Dem Zuluft fördernden Lüftungsgerät ist ein anderes Lüftungsgerät zugewiesen,
dass zum gleichen Zeitpunkt verbrauchte Abluft aus dem Innenraum nach außen befördert.
Durch einen hohen Druckaufbau und die aktive Drehzahlsteuerung des Motors (integrierter
Winddruck-Stabilisator) im Reversier-Ventilator Xenion EFP wird auch bei wetterbedingten
Druckschwankungen der Luftvolumenstrom im System nahezu konstant gehalten. Damit ent-
spricht die Empfindlichkeit des Luftvolumenstroms gegenüber Druckschwankungen der
Klasse S2 nach DIN EN 13141-8 (max. 20 % Luftvolumenstromabweichung bei ± 20 Pa).
Um über das gesamte Jahr die volle Funktionsfähigkeit des Lüftungsgerätes zu gewährleis-
ten, ist im Reversier-Ventilator Xenion EFP ein Temperaturwächter integriert. Dieser misst die
Temperatur des Luftvolumenstromes am Ventilator. Wenn die Temperatur am Ventilator + 5 °C
unterschreitet, wird der Reversier-Ventilator automatisch für 4 Zyklen in den Abluft-Betrieb ge-
schaltet. Dadurch wird der Wärmespeicher wieder erwärmt und ein Auskühlen des Innenraums
durch das Nachströmen kalter Zuluft wird verhindert. Während dieser Phase ist die Betriebsart,
die am Regler eingestellt wurde, unwirksam. Im Anschluss schaltet der Regler das Lüftungsge-
rät wieder in die ursprünglich eingestellte Betriebsart.
Standardmäßig ist ein auswaschbarer Staubfilter der Klasse G4 (ISO Coarse ≥ 60%) unauffällig
und leicht zugänglich in die Innenblende integriert. Dieser filtert grobe Stäube und allergene
Partikel (wie z. B. grobe Blütenpollen) aus der Luft, bevor diese in den Innenraum gelangen
können. Die Staubfilter können saisonal unabhängig eingesetzt werden. Für besondere Anfor-
derungen sind optional Pollen- und Aktivkohlefilter erhältlich.
Ein dezentrales Lüftungssystem basiert auf einer freien Luftbewegung zwischen einzelnen
Paaren von Lüftungsgeräten. Daher dürfen innen liegende Türen nicht luftdicht verschlossen
sein. Sorgen Sie für geeignete Überströmmaßnahmen zur Schaffung eines Raumverbundes:
Luftspalt von ca. 10 mm unterhalb der Tür, Herausdrehen der Türangeln um 5 mm, Einsatz
eines Lüftungsgitters oder andere (Querlüftung).
Die Bedienung des Lüftungsgerätes erfolgt über einen Regler des inVENTer-Systems. Abhän-
gig vom Regler können die verschiedene Betriebsarten und Funktionen eingestellt werden.

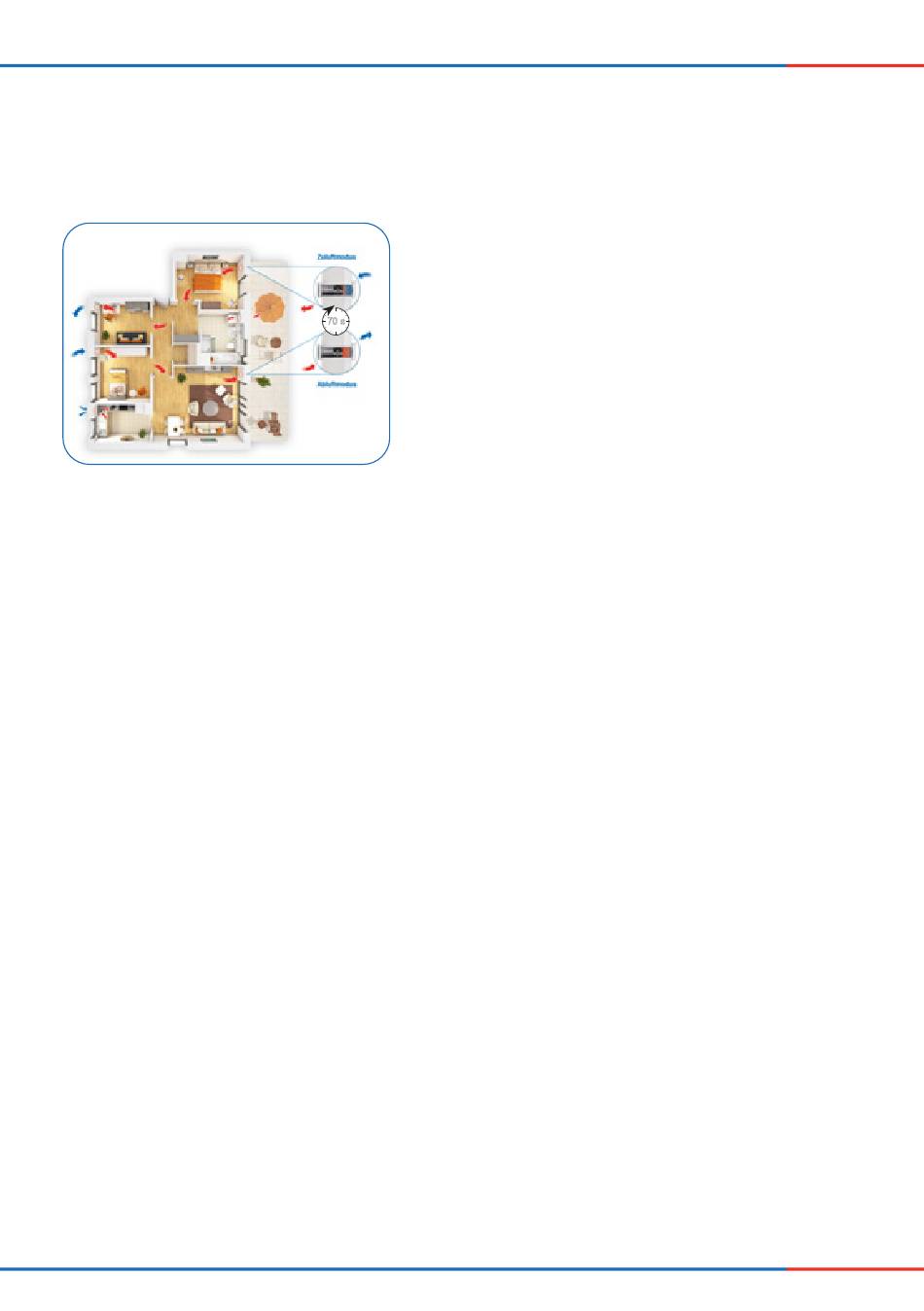

Das Lüftungssystem arbeitet nach dem Prinzip der
Wärmerückgewinnung durch Richtungswechsel des
Ventilators. Der integrierte Wärmespeicher lädt sich mit
der Wärmeenergie der Raumluft auf, wenn sie nach
70 s außen strömt (Abluft). Nach 70 Sekunden wechselt der
Reversier-Ventilator Xenion EFP jeweils die Drehrich-
tung. Nach dem Wechsel der Drehrichtung gibt er die
gespeicherte Wärmeenergie an die zugeführte Außen-
luft (Zuluft) ab.
Damit dieses Prinzip korrekt funktioniert und die
Druckstabilität im Raum gewährleistet ist, muss die
