Gerätekonfiguration
Proportionalregler unterscheiden sich wiederum nach der Art des Signaltaktes in:
Impulslängenregler:
Weit entfernt vom Grenzwert ist das Relais länger, nahe dem Grenzwert kürzer angezogen.
Die Periodendauer kann eingestellt werden. Impulslängenregler dienen der Ansteuerung von
Magnetventilen.
Impulsfrequenzregler:
Weit entfernt vom Grenzwert wird die Taktfrequenz höher, nahe dem Grenzwert niedriger.
Die maximale Frequenz kann eingestellt werden. Impulsfrequenzregler dienen der Ansteue-
rung von Magnetdosierpumpen.
Hinweis:
Bei einer Einstellung als Impulslängenregler beträgt die Periodendauer 0,5 ... 20 s.
Die minimale Relais-On-Time beträgt 100 ms.
Bei einer Einstellung als Impulsfrequenzregler beträgt die maximale Frequenz 120
Relais 1
MIN-Funktion
100 %
Y
h
50 %
- X
W
0 %
SP 2
SP 1
Xp
Prop-
Bereich

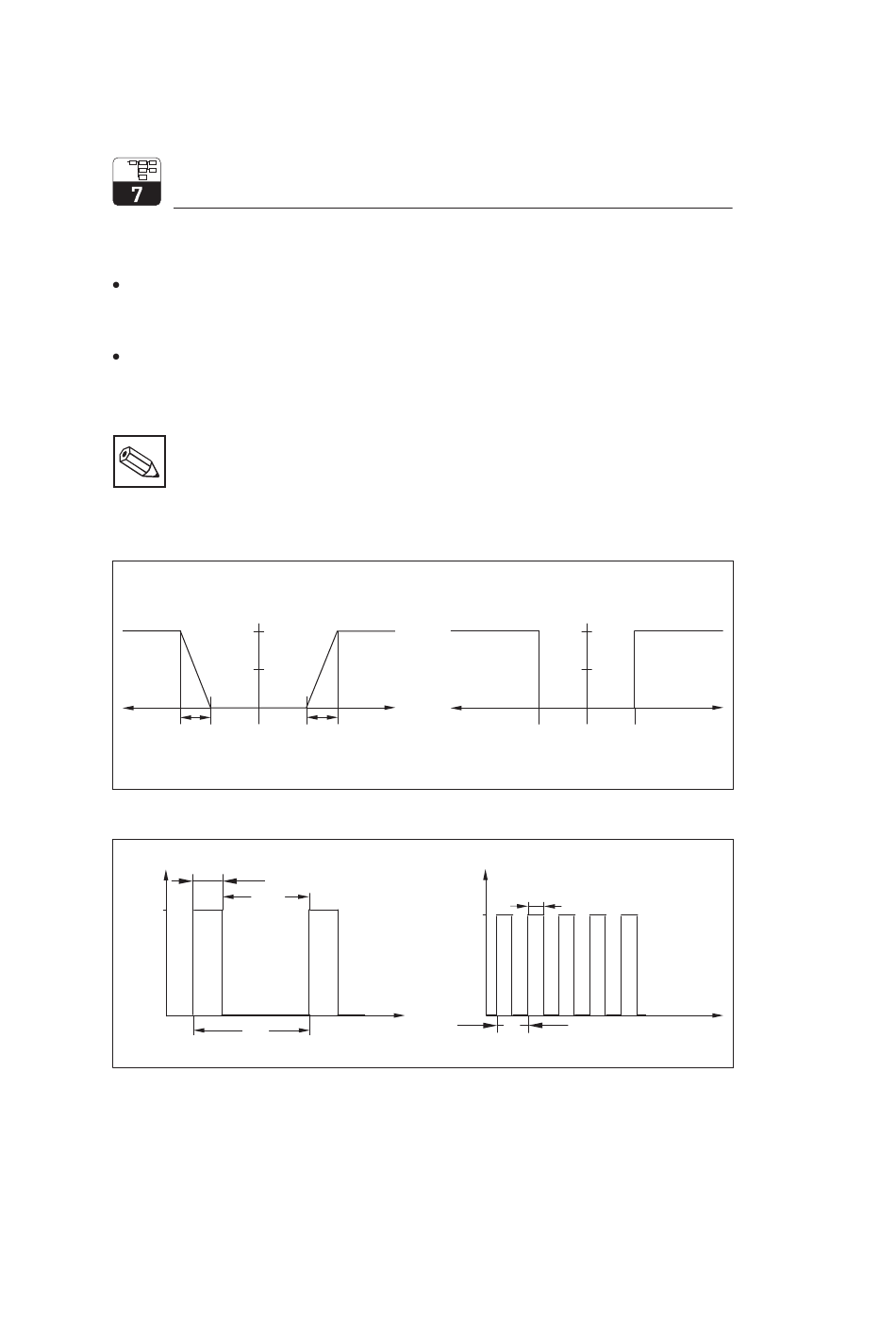

Bild 7.1 Regelkennlinien eines Proportional-Reglers (links) und eines Grenzwertschalters (rechts)
RELAIS
Impulslänge
t
EIN
t
AUS
EIN
AUS
T
Bild 7.2 Regelkennlinien eines Impulslängenreglers (links) und Impulsfrequenzreglers (rechts)
34
Relais 2
Relais 1
MAX-Funktion
MIN-Funktion
+ X
- X
W
W
Xp
Prop-
Bereich
RELAIS
EIN
AUS
Zeit [s]
liquisys CPM 221
Relais 2
MAX-Funktion
100 %
Y
h
50 %
0 %
SP 2
SP 1
Xp = 0
Xp = 0
Impulsfrequenz
t
EIN
T
Endress+Hauser
1
/
.
min
+ X
W
Zeit [s]
