Bedienung
Anwählen des Feldes „Setup-Code".
Verändern der Codezahl
(beliebig), um den Zugriff wieder zu sperren.
Bestätigen der beliebigen Sperr-Codezahl.
Das Gerät schaltet wieder in den Meßmodus.
6.6
Betriebsarten Auto / Hand
Auto-Betrieb
In dieser Betriebsart werden die Relais durch den Meßumformer angesteuert.
Mit der Relais-Umschalttaste ist die Anzeige der eingestellten Grenzwerte auch im
Meßbetrieb möglich. Nach Tastendruck wird für 2 Sekunden der Grenzwert 1, dann für
2 Sekunden der Grenzwert 2 angezeigt. Danach wird wieder der aktuelle Meßwert
angezeigt.
Umschalten auf Handbetrieb
Das Umschalten auf Handbetrieb erfolgt durch die Auto / Hand-Taste. In dieser Be-
triebsart können die Relais abwechselnd mit den Tasten '+' und '–' von Hand ange-
steuert werden. Mit der Taste "REL 1 / REL 2" wird zwischen den Relais umgeschaltet.

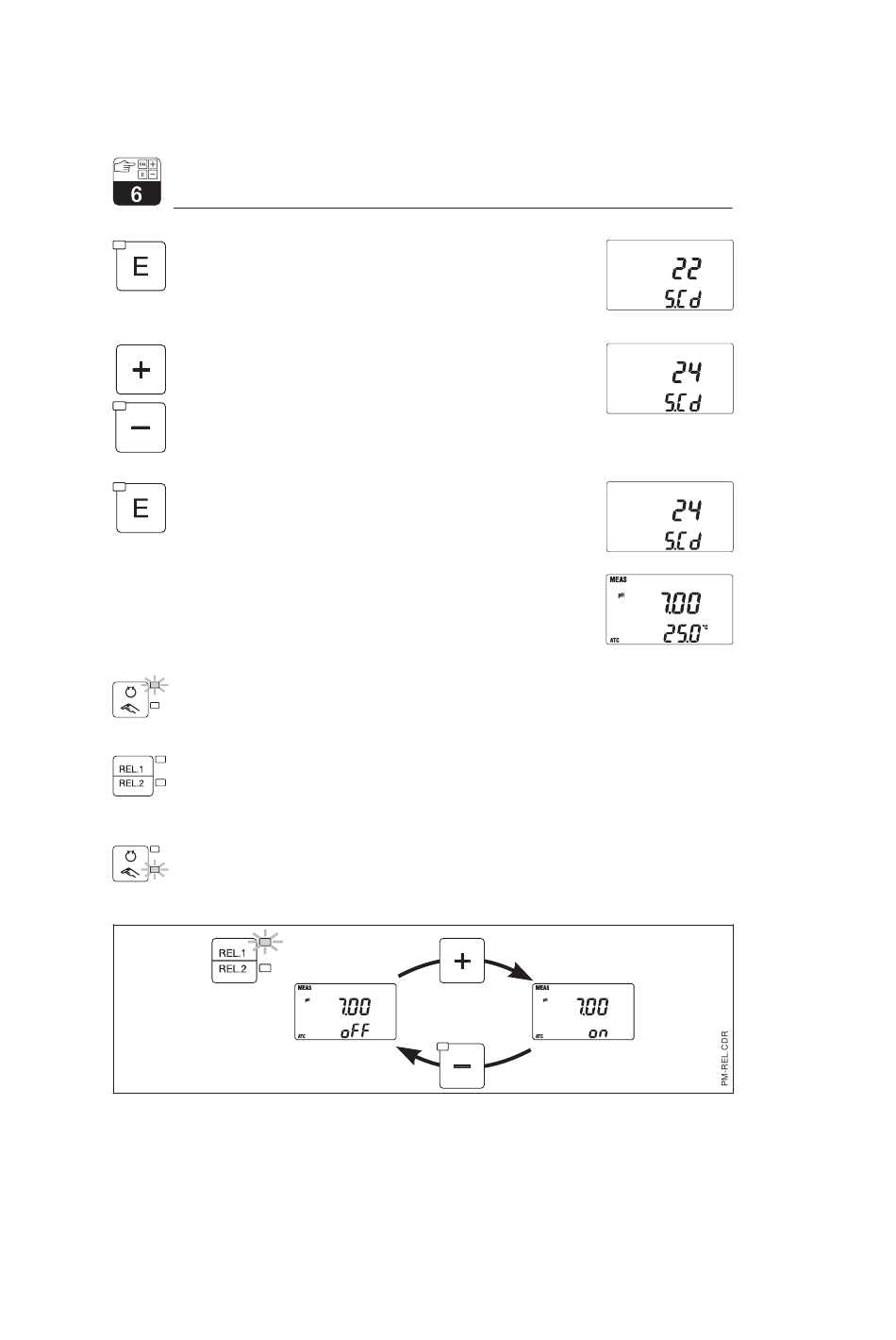

Bild 6.5
Handbedienung von Relais 1, Reglerart Grenzwertgeber
28
liquisys CPM 221
Endress+Hauser
