Installation
4.4
Anschließen
Warnung:
Der Anschluß ans Netz darf nur durch entsprechend geschultes Fachpersonal
erfolgen.
Arbeiten am Gerät dürfen nur im spannungsfreien Zustand durchgeführt werden.
Keine Inbetriebnahme ohne Schutzleiteranschluß.
Nahe beim Gerät muß eine eindeutig gekennzeichnete Netztrennvorrichtung
installiert sein.
Vor dem Anschließen sicherstellen, daß die Netzspannung mit dem angegebenen
Wert auf dem Typenschild übereinstimmt!
Durch die Lüftungsschlitze im Gehäuse und an den seitlichen Spaltöffnungen auf
der Gehäuserückseite können spannungsführende Teile im Geräteinneren berührt
werden. Keine Werkzeuge, Drähte o.ä. in diese Schlitze stecken.
BNC
pH / Ref.

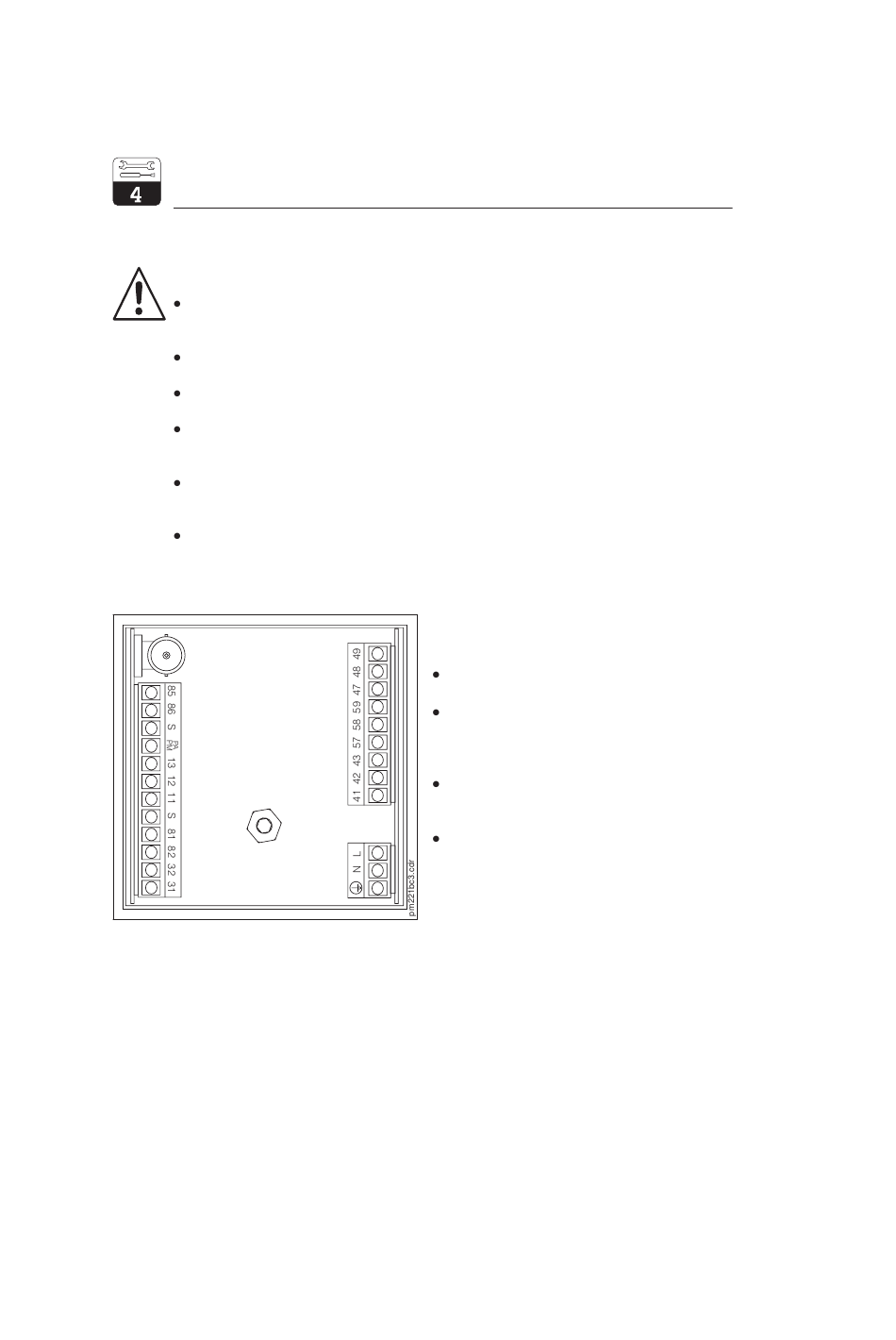

Bild 4.5
Lage und Bezeichnung der Anschlüsse an
der Gehäuserückseite
BNC-Anschluß (Signal-Eingang pH / Redox):
Innenkontakt:
pH- / Redox-Signal
Außenkontakt:
Referenz-Signal
12
liquisys CPM 221
Geräte-Anschlüsse
Der Anschluß erfolgt an der Geräterückseite
für pH-Kombi- und Einzelelektroden durch
eine BNC-Steckverbindung.
für Meßumformerspeisung, Temperaturfüh-
ler, Potentialausgleich, Schalteingang
„Hold" und Stromausgang am abnehmba-
ren 12-poligen Anschluß-Klemmenblock.
für Regler-Relais und Alarmkontakt am ab-
nehmbaren 9-poligen Anschluß-Klemmen-
block.
für den Netzanschluß am abnehmbaren
3-poligen Anschluß-Klemmenblock.
Max. Anschlußquerschnitt 2,5 mm
Belegung siehe Bild 4.6.
2
.
Endress+Hauser
