Installation
4.3
Montieren

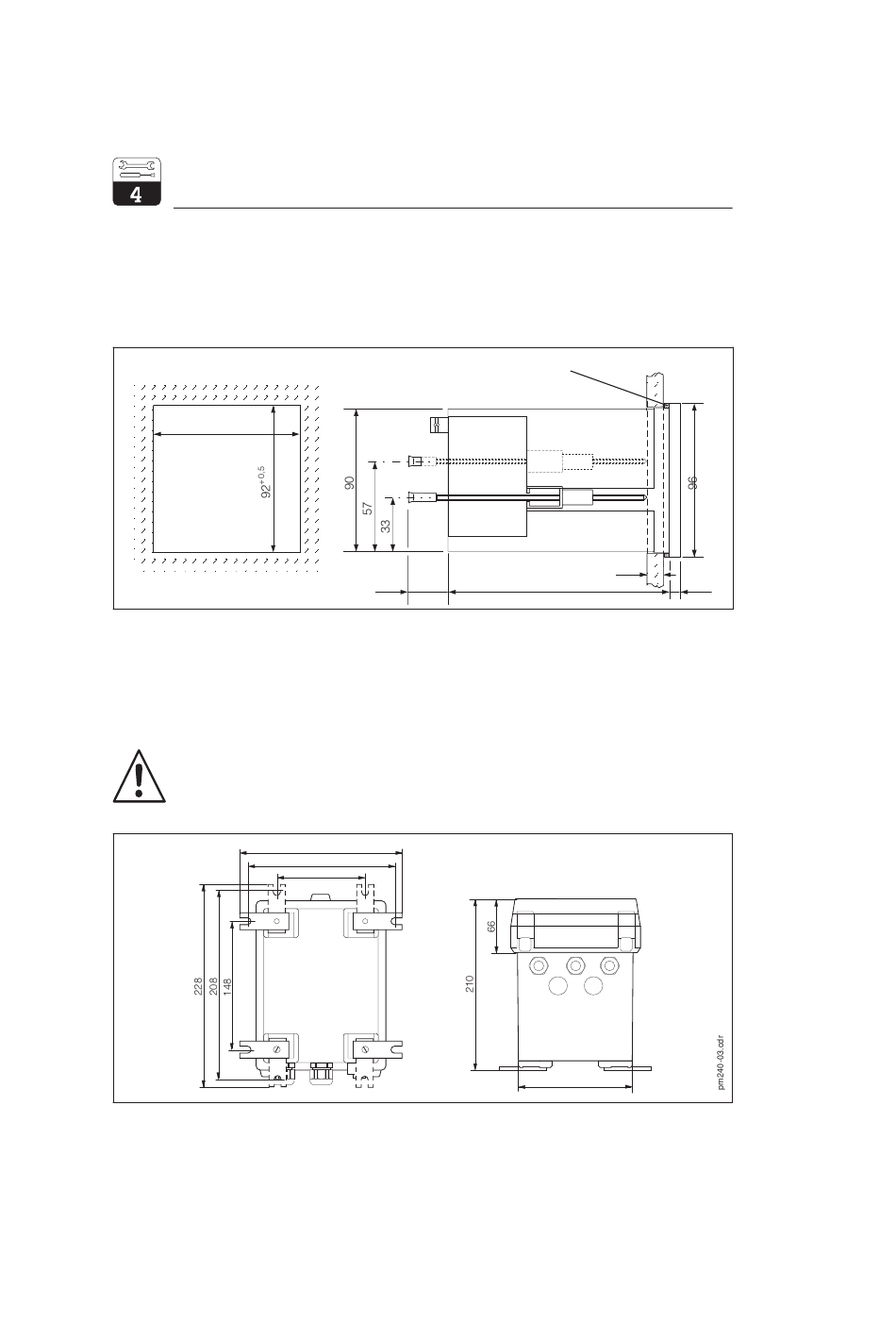

Schalttafel-Einbau Liquisys CPM 221
Die Befestigung des Gerätes erfolgt mit den mitgelieferten Spannschrauben (siehe Bild 4.1).
Die erforderliche Einbautiefe beträgt ca. 175 mm.
Montageausschnitt nach DIN 43700
+0,5
92
pm221ei2.cdr
Bild 4.1
Schalttafel-Einbau Liquisys CPM 221
Wandmontage Liquisys CPM 221 mit optionalem Feldgehäuse
Die Haltelaschen und Schrauben zur Wandmontage sind im Lieferumfang enthalten.
Montieren Sie die Haltelaschen für die Wandmontage an der Geräterückseite.
Die Maße für die Wandbohrungen sind aus Bild 4.2 ersichtlich.
Warnung:
Für die Montage im Freien ist zusätzlich das Wetterschutzdach VH3 unbedingt
erforderlich (siehe Montage-Zubehör). Das Schutzdach ist sowohl für die Wand- als
auch für die Mastmontage geeignet.
Bild 4.2
Wandmontage Liquisys CPM 221 mit optionalem Feldgehäuse
10
ca. 25
180
160
100
liquisys CPM 221
Flachdichtung (im Lieferumfang enthalten)
max. 45
139
136
Endress+Hauser
6
