Bedienung
6.1
Bedienoberfläche
Flüssigkristallanzeige
zur Darstellung der
Meßwerte und
Konfigurationsdaten
4 Haupt-Bedientasten
zur Kalibrierung und
Gerätekonfiguration

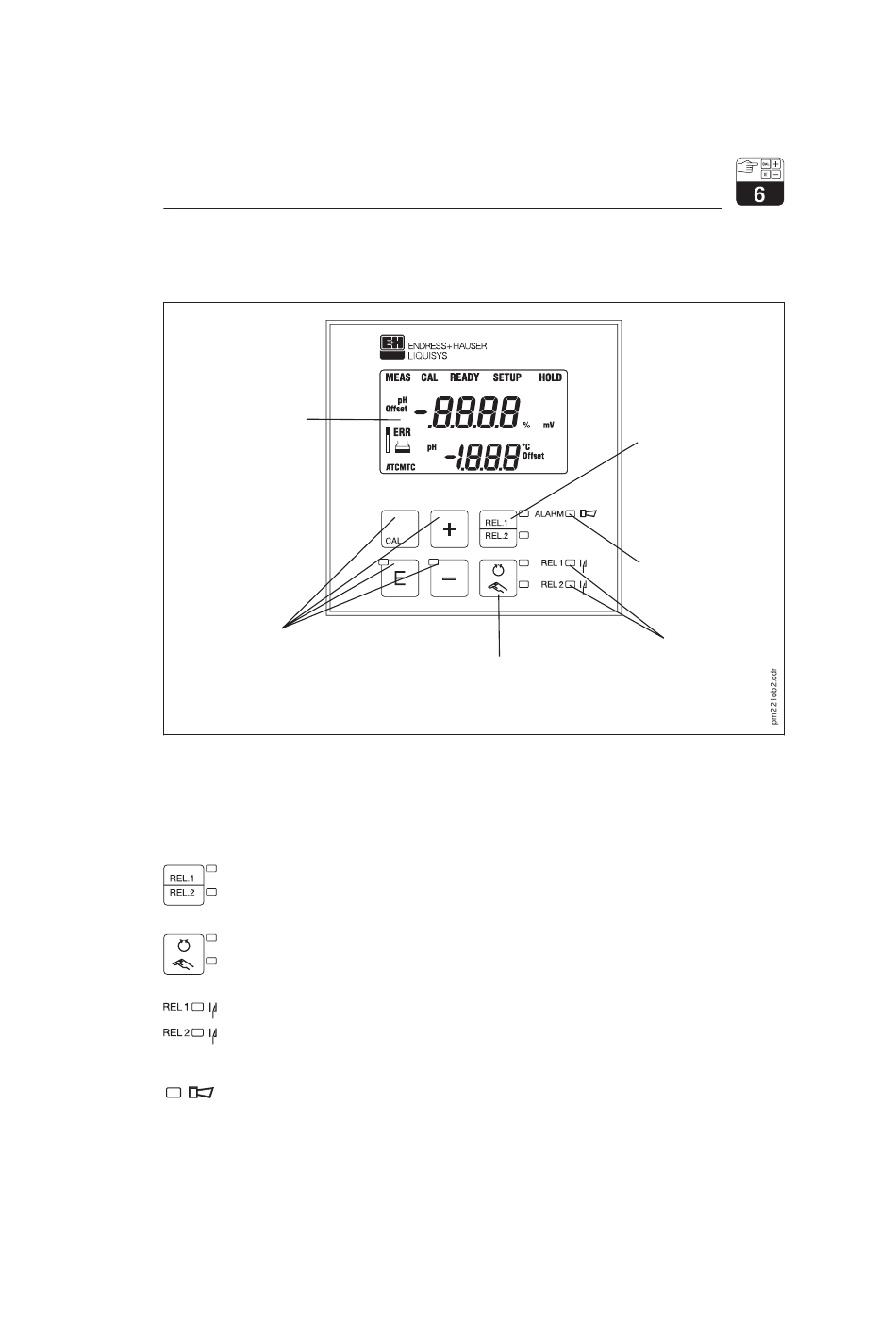

Bild 6.1
Bedienelemente Liquisys CPM 221
6.2
Anzeigeelemente
LED-Anzeigen
Anzeige des angesteuerten Relais im "Hand"-Betrieb (rote LED).
Anzeige der aktuellen Betriebsart "Auto" (grüne LED) oder "Hand" (gelbe LED).
Anzeige des Arbeitszustands der Relais 1 und 2.
LED grün: Meßwert innerhalb der erlaubten Grenze, Relais inaktiv.
LED rot: Meßwert außerhalb der erlaubten Grenze, Relais aktiv.
Alarm-Anzeige bei dauerhafter Grenzwertüberschreitung, Ausfall des Temperatur-
fühlers, Überlauf des AD-Wandlers oder Systemfehler.
Endress+Hauser
Umschalttaste für
Auto- / Hand-Betrieb
Bedienung
Taste zur Anzeige der
Grenzwerte und zur
Relais-Umschaltung
im Hand-Betrieb
Anzeige-LED für
Alarmfunktion
Anzeige-LEDs für
Regler- / Grenzwert-
Schaltausgänge
