Auf Anfrage erhalten sie schon vorgefertigte Tableaus für den Einbau des EC II BASIC
BG Notruftelefons von dem Hersteller Ihres Vertrauens. Bei Bedarf stehen detalierte
Angaben für eine entsprechende Tableuvorfertigung auf unserer Internetseite zur
Verfügung. Denken Sie daran, dass das Loch für das Mikrofon genau mit einem
entsprechenden Loch der Sprechblende übereinstimmen soll. Gegebenenfalls muss
ein neues Loch gebohrt werden. Um die beste Sprachqualität zu erhalten muss das
Gerät bündig mit der Frontblende installiert werden.

Anschluss der Notruftaste

1. Verlegen Sie ein zweiadriges Kabel von der Notruftaste zum Notruftelefon und
schliessen Sie dieses an die Anschlüsse mit der Kennzeichnung "Alarm" an.
2. Befestigen Sie das Kabel mit entsprechenden Kabelbindern.
Bitte beachten!
Die Notruftaste in einem Aufzug sollte normalerweise mit zwei Kontakten
ausgestattet sein. Der erste Kontakt steuert einen internen Notrufsignalgeber,
der zweite Kontakt das angeschlossen EC II BASIC. Beide Kontake müssen
galvanisch getrennt sein. Sollte die Notruftaste nur einen Kontakt haben muss
diese ersetzt werden oder es muss ein zusätzliches Relais (siehe auch Zubehör)
eingebaut werden. Weiterhin sollte beachtet werden dass das Verbindungs-
kabel zwischen Taster und Notrufgerät so kurz wie möglich gehalten wird.

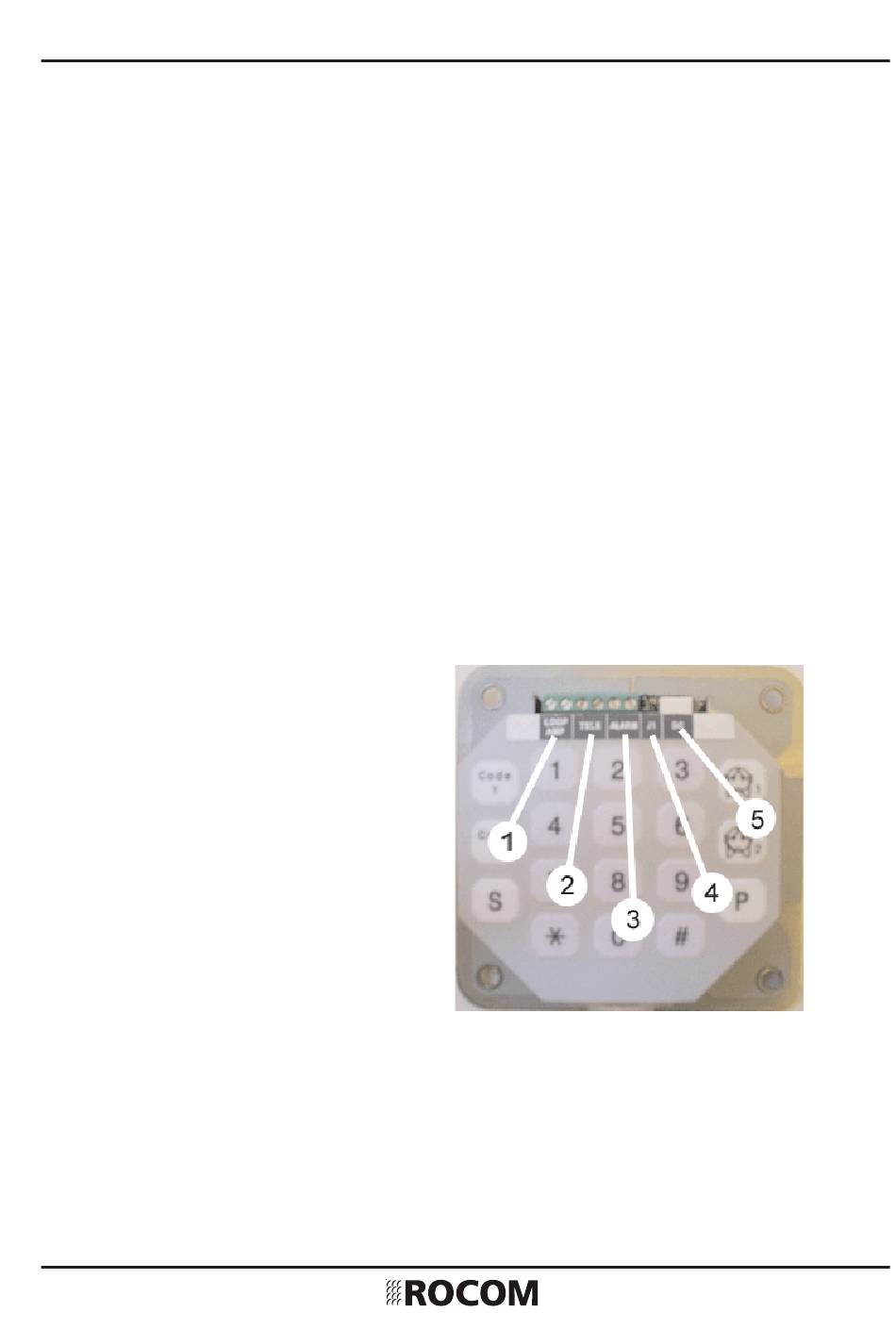

1. KEINE FUNKTION
2. Analoge Telefonleitung
3. Notruftaste
4. Brückenstecker für den
Betrieb an TK-Anlagen
5. Anschluss für Piktogramm-
steuerung
Anschlüsse EC II BASIC
Taste mit "Schliesser" oder "Öffner"
Die Notruftaste kann eine "Öffner" oder eine "Schliesser" Funktion haben. Die
"Öffner" Funktion ist vorzuziehen und deswegen ist diese auch die im EC II BASIC
programmierte Grundeinstellung. Sollte die Taste eine "Schliesser" Funktion haben,
müssen Sie das Notruftelefon entsprechend umprogrammieren.
