Neuropilot IV + EA

Montaje

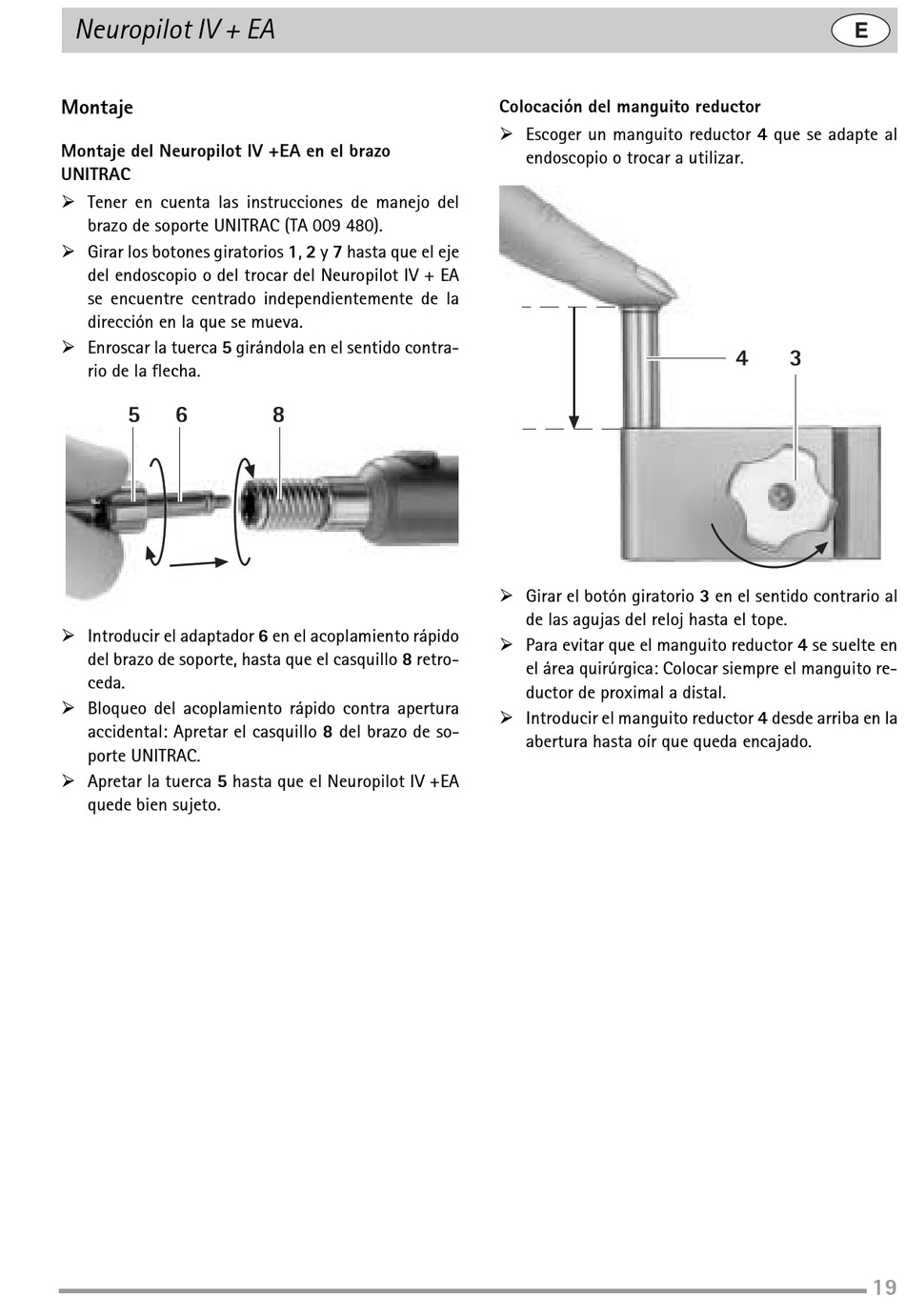

Montaje del Neuropilot IV +EA en el brazo
UNITRAC
! Tener en cuenta las instrucciones de manejo del
brazo de soporte UNITRAC (TA 009 480).
! Girar los botones giratorios 1, 2 y 7 hasta que el eje
del endoscopio o del trocar del Neuropilot IV + EA
se encuentre centrado independientemente de la
dirección en la que se mueva.
! Enroscar la tuerca 5 girándola en el sentido contra-
rio de la flecha.
5 6
! Introducir el adaptador 6 en el acoplamiento rápido
del brazo de soporte, hasta que el casquillo 8 retro-
ceda.
! Bloqueo del acoplamiento rápido contra apertura
accidental: Apretar el casquillo 8 del brazo de so-
porte UNITRAC.
! Apretar la tuerca 5 hasta que el Neuropilot IV +EA
quede bien sujeto.
8
Colocación del manguito reductor
! Escoger un manguito reductor 4 que se adapte al
endoscopio o trocar a utilizar.
! Girar el botón giratorio 3 en el sentido contrario al
de las agujas del reloj hasta el tope.
! Para evitar que el manguito reductor 4 se suelte en
el área quirúrgica: Colocar siempre el manguito re-
ductor de proximal a distal.
! Introducir el manguito reductor 4 desde arriba en la
abertura hasta oír que queda encajado.
4 3
