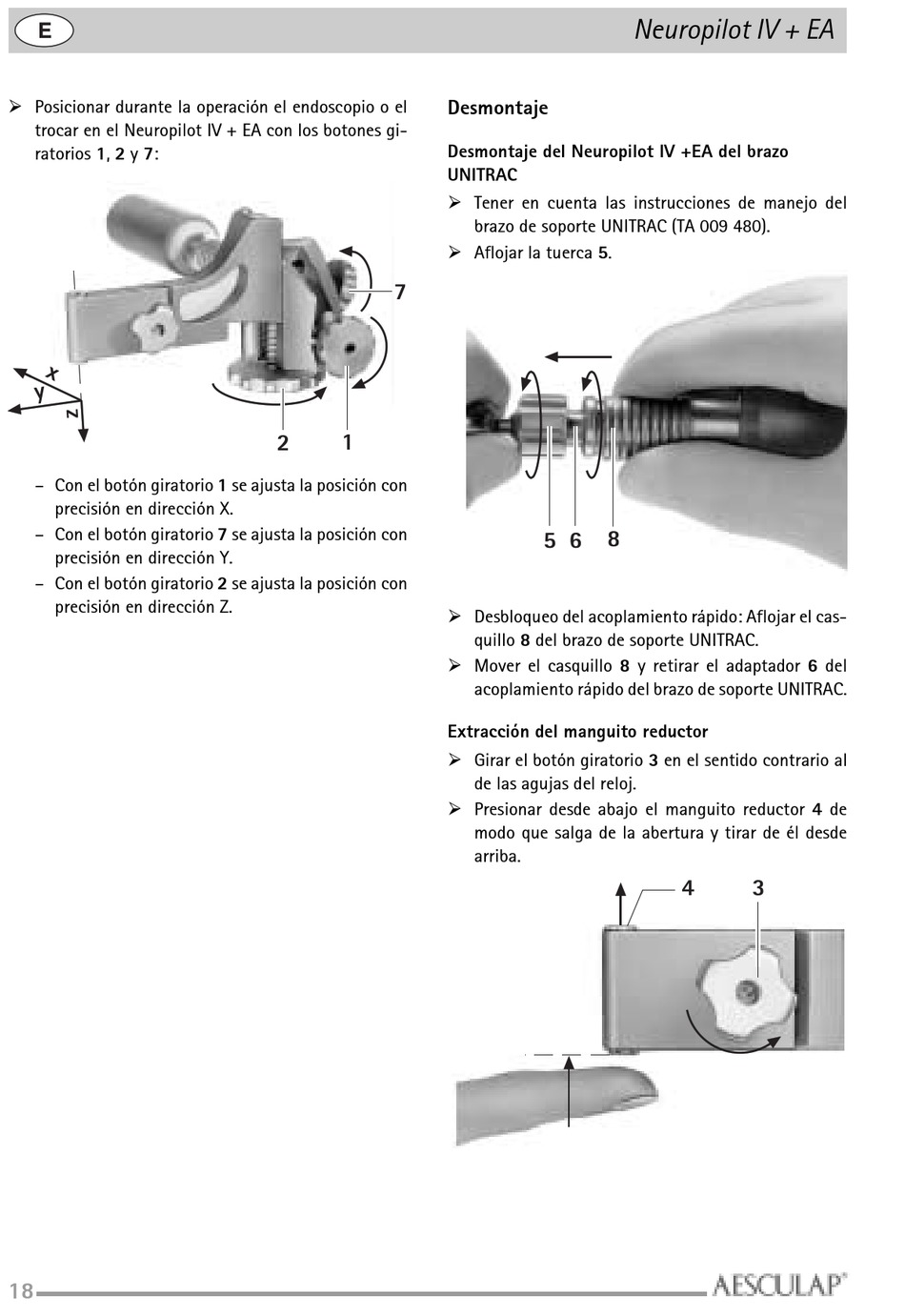

! Posicionar durante la operación el endoscopio o el
trocar en el Neuropilot IV + EA con los botones gi-
ratorios 1, 2 y 7:
– Con el botón giratorio 1 se ajusta la posición con
precisión en dirección X.
– Con el botón giratorio 7 se ajusta la posición con
precisión en dirección Y.
– Con el botón giratorio 2 se ajusta la posición con
precisión en dirección Z.
18
Desmontaje
Desmontaje del Neuropilot IV +EA del brazo
UNITRAC
! Tener en cuenta las instrucciones de manejo del
! Aflojar la tuerca 5.
7
2 1
! Desbloqueo del acoplamiento rápido: Aflojar el cas-
! Mover el casquillo 8 y retirar el adaptador 6 del
Extracción del manguito reductor
! Girar el botón giratorio 3 en el sentido contrario al
! Presionar desde abajo el manguito reductor 4 de
Neuropilot IV + EA
brazo de soporte UNITRAC (TA 009 480).
8
5 6
quillo 8 del brazo de soporte UNITRAC.
acoplamiento rápido del brazo de soporte UNITRAC.
de las agujas del reloj.
modo que salga de la abertura y tirar de él desde
arriba.
4 3
