Neuropilot IV + EA

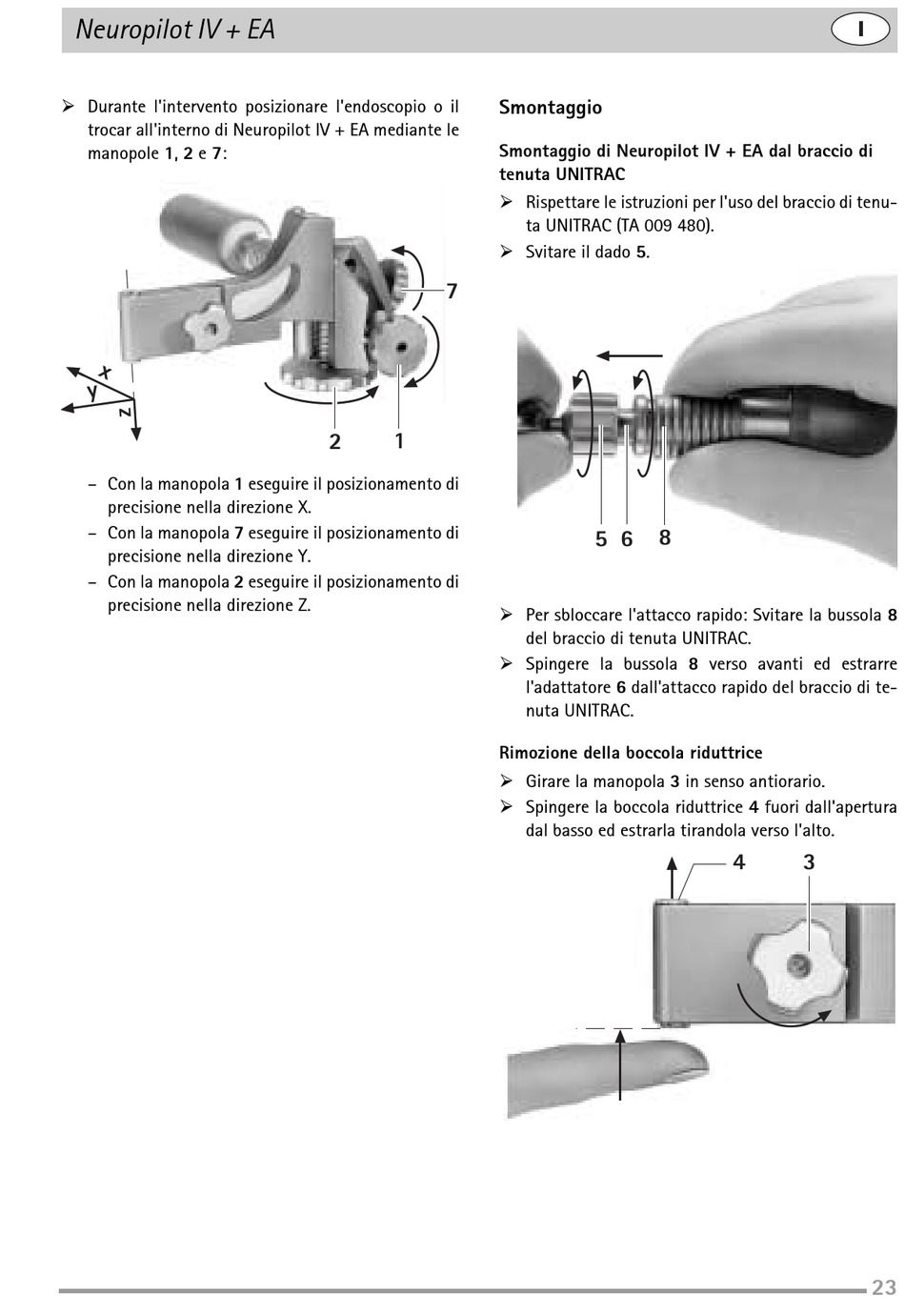

! Durante l'intervento posizionare l'endoscopio o il
trocar all'interno di Neuropilot IV + EA mediante le
manopole 1, 2 e 7:
– Con la manopola 1 eseguire il posizionamento di
precisione nella direzione X.
– Con la manopola 7 eseguire il posizionamento di
precisione nella direzione Y.
– Con la manopola 2 eseguire il posizionamento di
precisione nella direzione Z.
Smontaggio
Smontaggio di Neuropilot IV + EA dal braccio di
tenuta UNITRAC
! Rispettare le istruzioni per l'uso del braccio di tenu-
! Svitare il dado 5.
7
2 1
! Per sbloccare l'attacco rapido: Svitare la bussola 8
! Spingere la bussola 8 verso avanti ed estrarre
Rimozione della boccola riduttrice
! Girare la manopola 3 in senso antiorario.
! Spingere la boccola riduttrice 4 fuori dall'apertura
ta UNITRAC (TA 009 480).
8
5 6
del braccio di tenuta UNITRAC.
l'adattatore 6 dall'attacco rapido del braccio di te-
nuta UNITRAC.
dal basso ed estrarla tirandola verso l'alto.
4 3
23
