Neuropilot IV + EA

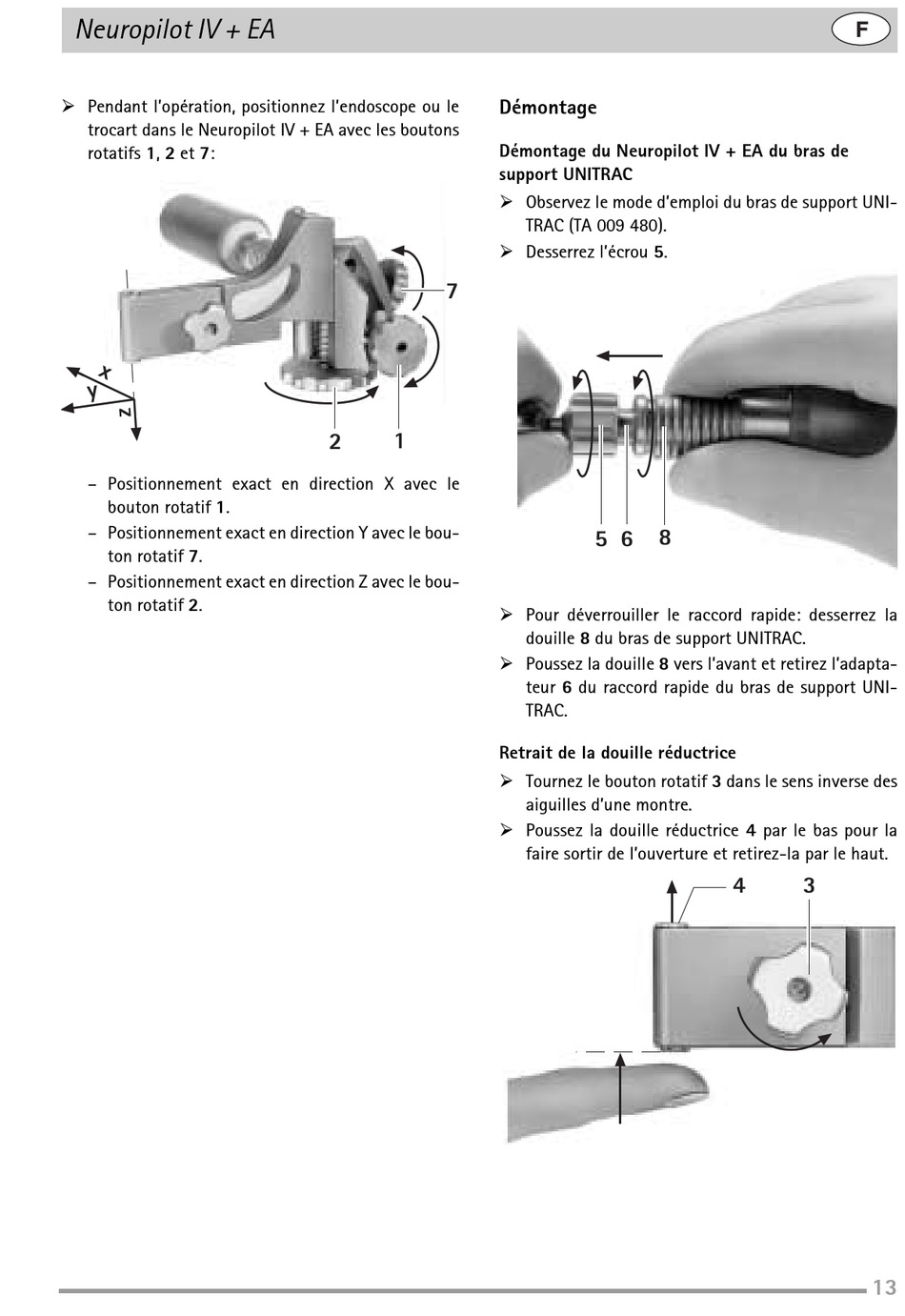

! Pendant l'opération, positionnez l'endoscope ou le
trocart dans le Neuropilot IV + EA avec les boutons
rotatifs 1, 2 et 7:
– Positionnement exact en direction X avec le
bouton rotatif 1.
– Positionnement exact en direction Y avec le bou-
ton rotatif 7.
– Positionnement exact en direction Z avec le bou-
ton rotatif 2.
Démontage
Démontage du Neuropilot IV + EA du bras de
support UNITRAC
! Observez le mode d'emploi du bras de support UNI-
! Desserrez l'écrou 5.
7
2 1
! Pour déverrouiller le raccord rapide: desserrez la
! Poussez la douille 8 vers l'avant et retirez l'adapta-
Retrait de la douille réductrice
! Tournez le bouton rotatif 3 dans le sens inverse des
! Poussez la douille réductrice 4 par le bas pour la
TRAC (TA 009 480).
8
5 6
douille 8 du bras de support UNITRAC.
teur 6 du raccord rapide du bras de support UNI-
TRAC.
aiguilles d'une montre.
faire sortir de l'ouverture et retirez-la par le haut.
4 3
13
