5.2
Navigation von Tomosynthesebildern
5.2.1
Tomosynthese-Navigationsschaltflächen
Sie können drei verschiedene Bildtypen wählen, wenn ein Tomosynthese-Bilddatensatz
in einem Bereich oder Display angezeigt wird:
•
•
•
Die oben gezeigten Navigationsschaltflächen werden bei Tomosynthesebildern
angezeigt. Sie können die Schaltflächengruppe bei Bedarf anklicken und an eine andere
Displayposition ziehen. Ein Servicetechniker kann den aktiven Bereich um die
Navigationsschaltflächen und den Schieberegler bei Bedarf anpassen.
Scheiben, die aus Tomosynthese-Rekonstruktionsschichten manuell hergeleitet sind,
werden in Maximum Intensity Projection (MIP) angezeigt.
Symbol
MAN-06204-802 Revision 001
SecurView DX-RT 10.4 Workstation-Benutzerhandbuch
Projektionsbilder
Mammografie-Bild (konventionelle Mammografie, synthetisiertes 2D-, CE2D-
Niedrigenergie- oder CE2D-Subtraktionsbild)
Rekonstruierte Schichten und Scheiben

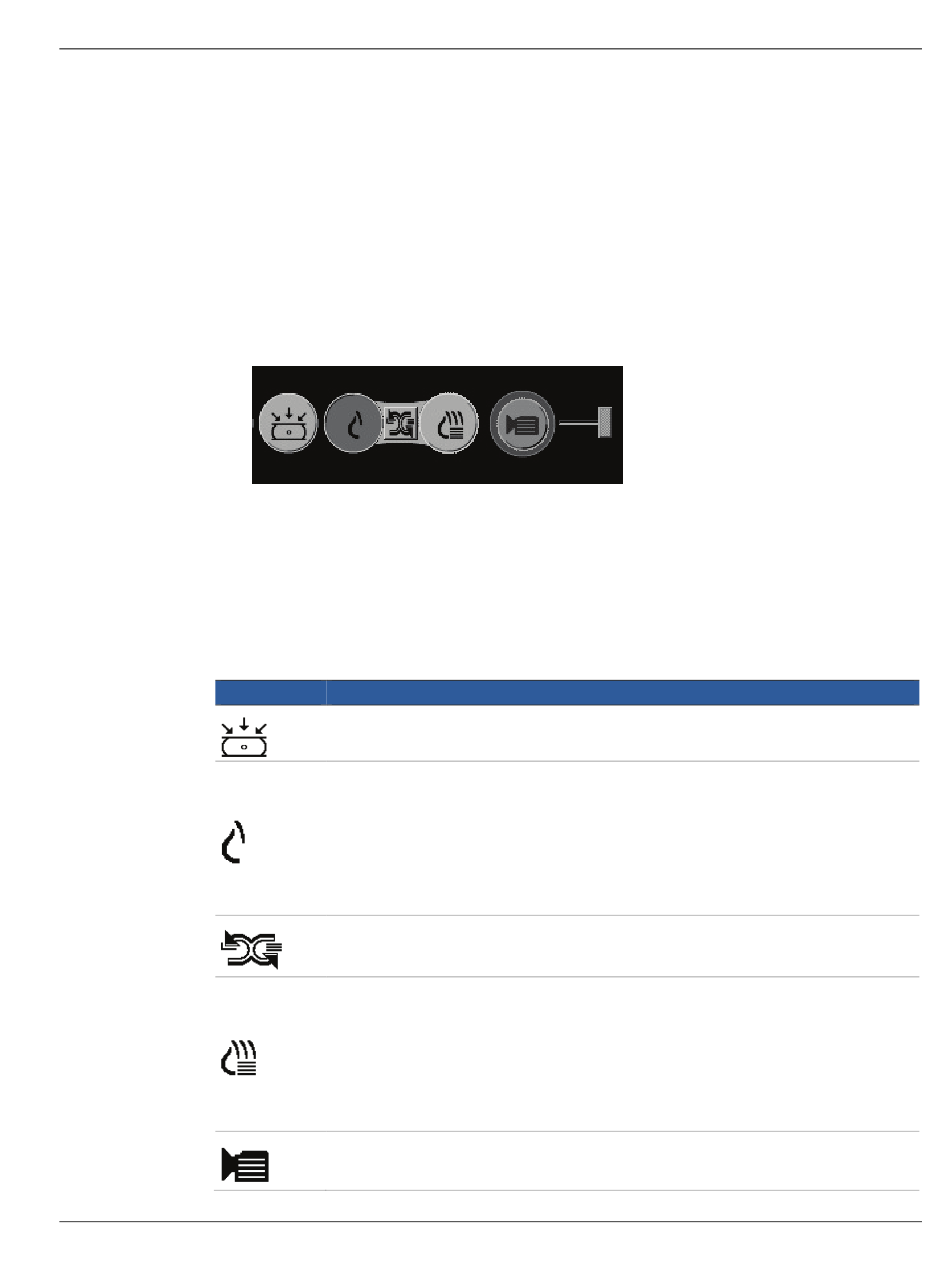

Abbildung 69: Tomosynthese-Navigationsschaltflächen
Projektion – zeigt Projektionsbilder an.
MG-Bilder – zeigt konventionelle -Mammografie-Bilder, synthetisierte
2D-Bilder, CE2D-Niedrigenergie- oder CE2D-Subtraktionsbilder an. Ist
mehr als ein Bild vorhanden, wird unter dem Symbol die Anzahl der
Bilder angezeigt, z. B. „1/2". Durch wiederholtes Auswählen dieser
Schaltfläche schaltet das System zwischen den verfügbaren
Mammografiebildern um.
Wechsel zwischen MG/Tomosynthese – wechselt zwischen
Mammografiebildern und Rekonstruktionen.
Rekonstruktion – zeigt rekonstruierte Schichten und Scheiben an. Falls
sowohl rekonstruierte Schichten als auch Scheiben vorhanden sind, wird
unter dem Symbol die Anzahl der Rekonstruktionen angezeigt, z. B. „1/2".
Durch wiederholtes Auswählen dieser Schaltfläche wird zwischen
Schichten und Scheiben gewechselt, wobei die gleiche Position innerhalb
des angezeigten Volumens erhalten bleibt.
Cine – startet bzw. stoppt das sequenzielle Anzeigen von Projektionen
oder Rekonstruktionen.
Kapitel 5: Arbeiten mit Tomosynthesebildern
Verwendung
Seite 105
