SecurView DX-RT 10.4 Workstation-Benutzerhandbuch
Kapitel 7: Hängungen und ReportFlows
3.
Wählen Sie Einzelanordnung, Doppelanordnung oder Vierfachanordnung, um eine
Anordnung für jedes Display im Vorschaubereich zu wählen.
Einzel-
4.
Wählen Sie den Bereich, den Sie konfigurieren möchten, und weisen Sie dann Eigenschaften
anordnung
aus dem Bereich Ausgewählter Bereich zu:
Doppel-
anordnung
Vierfach-
anordnung

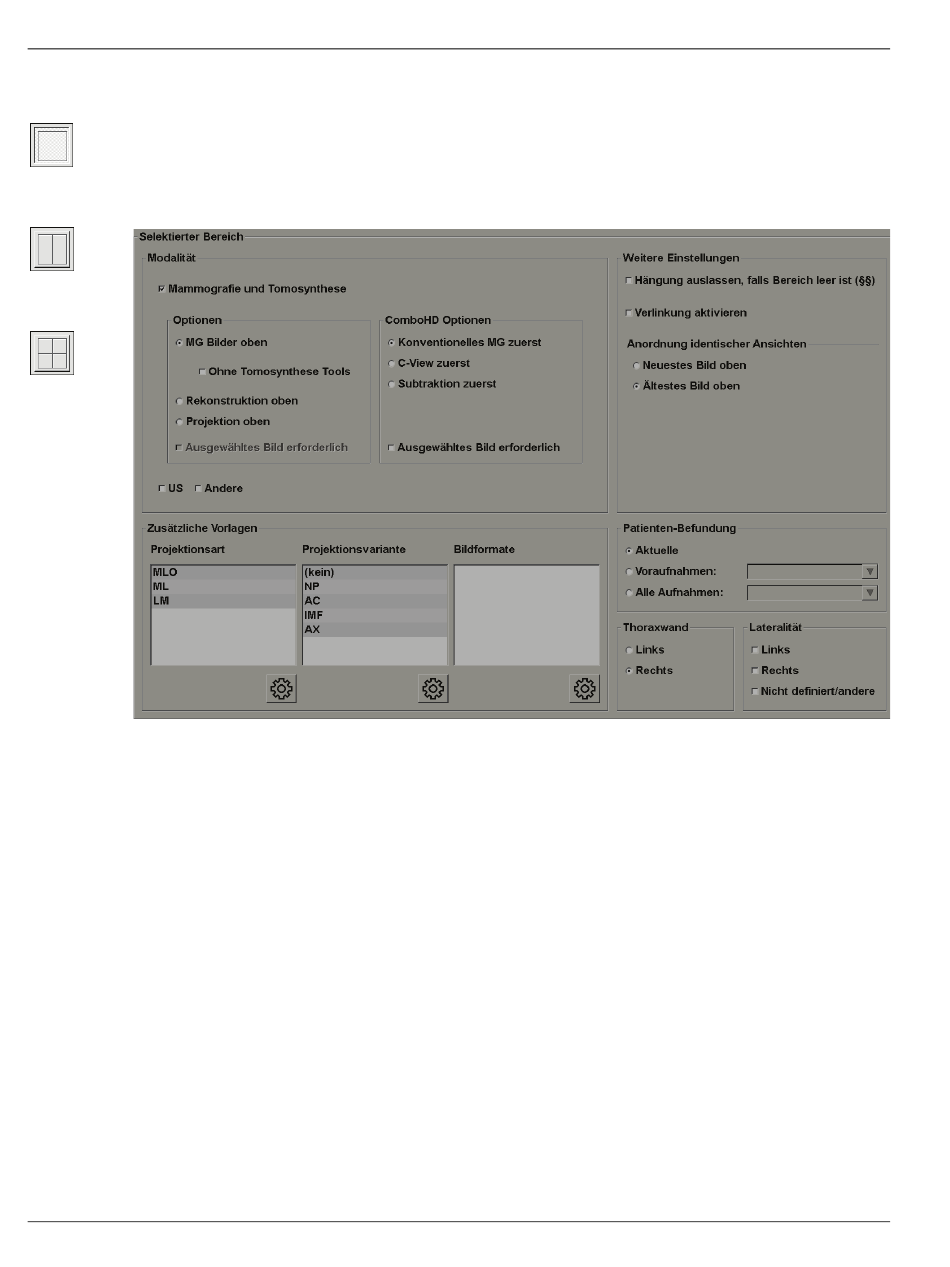

Abbildung 92: Ausgewählter Bereich
Modalität – „Mammografie"; (einschließlich Tomosynthese), „Ultraschall" oder „Andere". Bei
Mammografiebildern können Sie konfigurieren, welcher Bildtyp zuerst auf dem Display
angezeigt wird.
Optionen – MG Bilder oben, Rekonstruktion oben oder Projektion oben. Zeigt das
•
konfigurierte Bild oben.
Ohne Tomosynthese-Werkzeuge (nur zusammen mit MG oben) – Tomosynthese-Bilder
•
und Tomosynthese-Werkzeuge werden nicht angezeigt. Die MG-Bilder sind gestapelt. Im
Stapel sind die MG-Bilder entsprechend den ComboHD-Optionen gruppiert, die festlegen,
welches Bild zuerst angezeigt wird.
Ausgewähltes Bild benötigt (nur zusammen mit der Option rekonstruierte Schichten ganz
•
oben oder Projektionsbilder ganz oben) – diese Option kann nur gewählt werden, wenn die
Rekonstruktionen oder Projektionsbilder ganz oben angezeigt werden sollen. Wird diese
Option gewählt, ist der entsprechende Bereich leer, wenn der zur Anzeige oben gewählte
Bildtyp nicht verfügbar ist. Wird diese Option nicht gewählt, wird das MG-Bild oben
angezeigt, wenn der gewählte Bildtyp nicht verfügbar ist.
Seite 140
MAN-06204-802 Revision 001
