3. ERSTE SCHRITTE
a) Einbauhinweise
Die PowerBox Champion SRS hat in der Bodenplatte zur Befestigung vier Gummitüllen eingebaut. Befestigen
Sie die Champion SRS mit den beigelegten Schrauben auf einem vibrationsfesten Untergrund. Verwenden Sie
trotz der hohen Vibrationsfestigkeit aller PowerBox Produkte keine dünnen GFK oder CFK Platten als Untergrund.
Um den SensorSchalter einzubauen, können Sie die Innenverpackung als Schablone benutzen. Montieren Sie
den SensorSchalter ebenfalls an einer schwingungsarmen Stelle. GfK-Seitenwände eines Motormodells sind
dafür ungeeignet, da sie stark vibrieren. Verstärken Sie die gewünschte Stelle mit einem 2-3mm starken Sperr-
holzbrett. Meist reichen 20-40mm Holz um den Schalter, um die GFK Wand zu versteifen. Das eingeklebte Brett
dämpft so die Vibrationen und die Schrauben zur Befestigung des Schalters haben einen festen Sitz.
Das Info Display sollten Sie ebenfalls an vibrationsgeschützter Stelle – am besten gut sichtbar einbauen. Das
Display muss nicht im Modell verbleiben, die Champion SRS funktioniert auch ohne Info Display. Es muss le-
diglich beachtet werden dass das Display während des Betriebes nur im Hauptbildschirm wieder angesteckt
werden kann.
Schließen Sie den SensorSchalter, das Info Display und Ihre Akkus an die PowerBox an. Die Champion SRS
besitzt ein freies Output-Mapping. Das bedeutet, Sie können allen Ausgängen beliebige Funktionen zuordnen.
Deshalb sollten Sie die Servos erst später anschließen (siehe Punkt 3d).
b) Einschalten der PowerBox und Menüführung
Der Ein- bzw. Ausschaltvorgang ist sehr einfach und verhindert effektiv versehentliche Schaltvorgänge. Dabei ge-
hen Sie wie folgt vor: Drücken Sie die SET-Taste des SensorSchalters und halten diese gedrückt bis die mittlere
LED rot leuchtet. Jetzt drücken Sie nacheinander die beiden Tasten I und II. Damit ist die Weiche eingeschaltet.
Zum Ausschalten gehen Sie genauso vor. SET-Taste drücken, warten bis die mittlere LED rot leuchtet und mit
den Tasten I und II ausschalten.
Ihre PowerBox speichert den letzten Schaltzustand. Das heißt eine mit dem SensorSchalter ausgeschaltete
Weiche bleibt aus. Einmal eingeschaltet kann die Weiche nur wieder mit dem SensorSchalter ausgeschaltet
werden. Wackelkontakte oder Unterbrechungen in der Versorgung führen nicht zu einem Abschalten der Weiche.
Die Menüführung aller PowerBox Geräte ist denkbar einfach und selbstlernend:
- Drücken Sie die SET-Taste für einige Sekunden um in das Menü zu gelangen.
- Mit der SET-Taste den gewünschten Menüpunkt auswählen.
- Mit der Taste I oder II bewegen Sie den Cursor nach unten oder oben und verändern Werte wenn ein Menüpunkt
angewählt wurde.
- Durch ein erneutes Drücken der SET-Taste verlassen Sie den Menüpunkt wieder.
c) Einstellen des verwendeten Empfangssystems
Die erste Einstellung die vorgenommen werden muss,
ist die Einstellung des Empfangssystems. Ohne diese
Einstellung funktionieren nachfolgenden Funktionen,
Einstellungen oder Assistenten nur bedingt.
Schalten Sie die PowerBox wie oben beschrieben ein.
Drücken Sie die SET-Taste für ein paar Sekunden, das

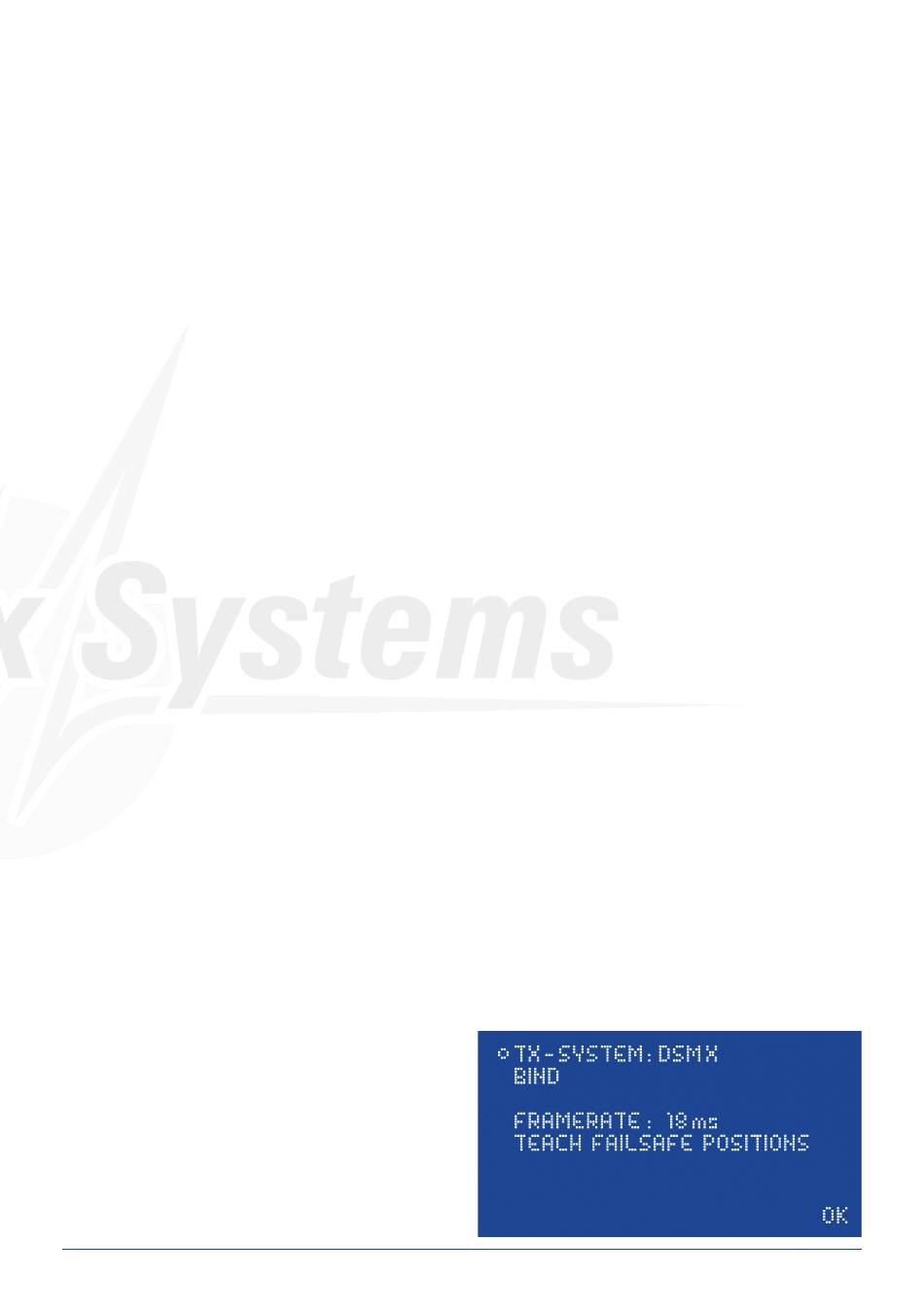

Menü öffnet sich, und wählen Sie den Punkt RX/TX
SETTINGS. Wählen Sie gleich beim ersten Menüpunkt
TX-SYSTEM ihr Fernsteuersystem aus:
www.powerbox-systems.com
7
