12.10 Richtungsgeber und Drückerdorn einsetzen

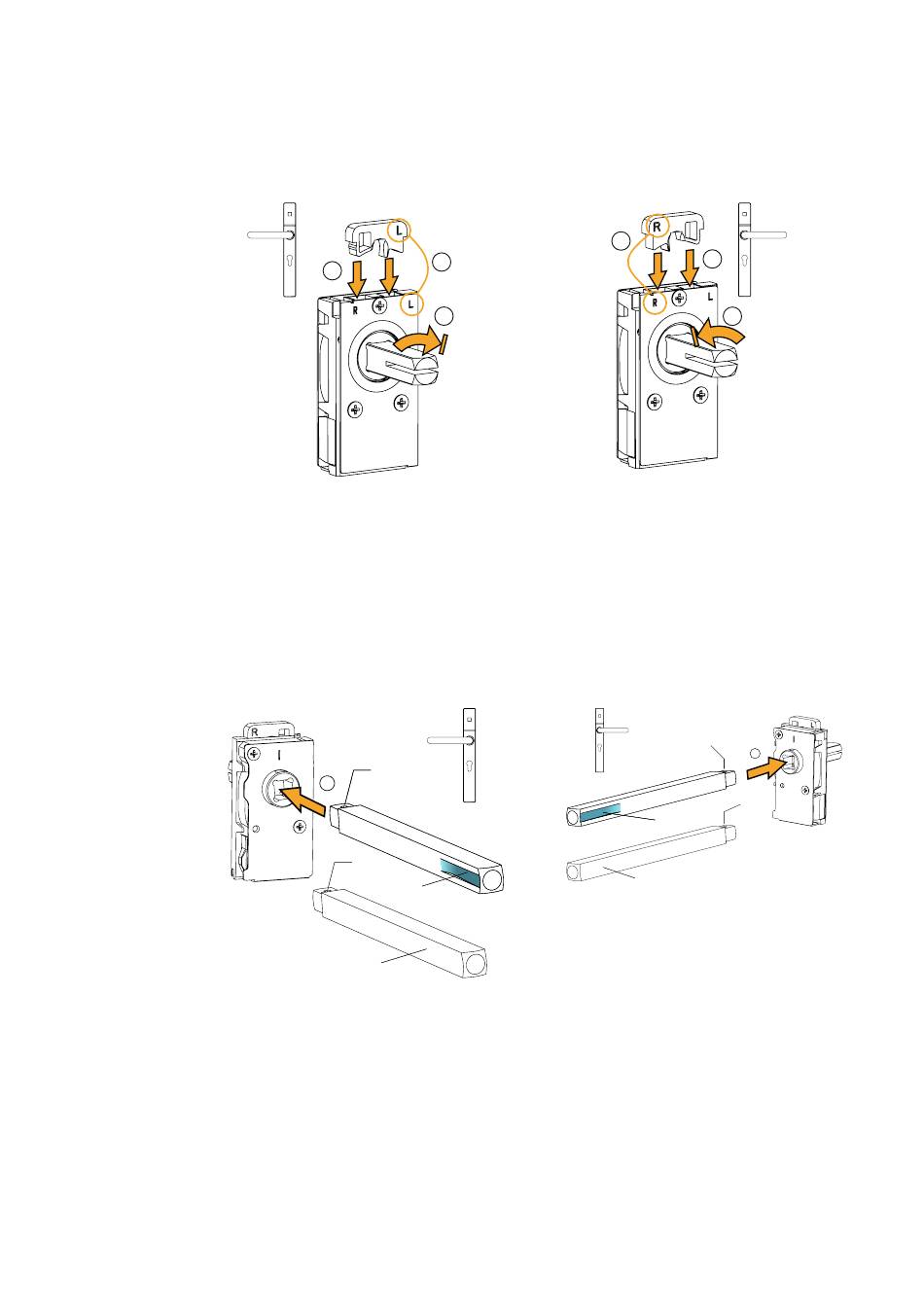

Variante „Außendrücker nach links"
1. Den Richtungsgeber gemäß Abbildung
ausrichten.
Den Drückerdorn nach rechts bis zum
2.
Anschlag drehen und in dieser Position
halten.
3. Den Richtungsgeber einsetzen.
4. Den Drückerdorn entsprechend der
Drückerrichtung ausrichten und in die
Kupplungseinheit stecken.
5. Den Drückerdorn mit dem Gewindestift
festschrauben.
** Option TouchGo: Sicherstellen, dass auf dermit ** markierten Seite des Drückerdorns keine
Nut vorhanden ist.
98 dormakaba c-lever pro
Kurzschild-Befestigung
1.
3.
2.
! !
4.
!
!
**
!
Variante „Außendrücker nach rechts"
1.
3.
1. Den Richtungsgeber gemäß Abbildung
ausrichten.
Den Drückerdorn nach links bis zum An-
2.
schlag drehen und in dieser Position
halten.
3. Den Richtungsgeber einsetzen.
4. Den Drückerdorn entsprechend der
Drückerrichtung ausrichten und in die
Kupplungseinheit stecken.
!
!
**
!
5. Den Drückerdorn mit dem Gewindestift
festschrauben.
Technisches Handbuch
2.
4.
!
