3.3 Lieferumfang

• 1 Innenbeschlag
• 1 Außenbeschlag
• 1 Kupplungseinheit
• Gewindestift zu Kupplungseinheit
M4 ISO 4028-A2 (Option)
• 1 Drückerdorn
• 1 Innendrücker
• 1 Außendrücker

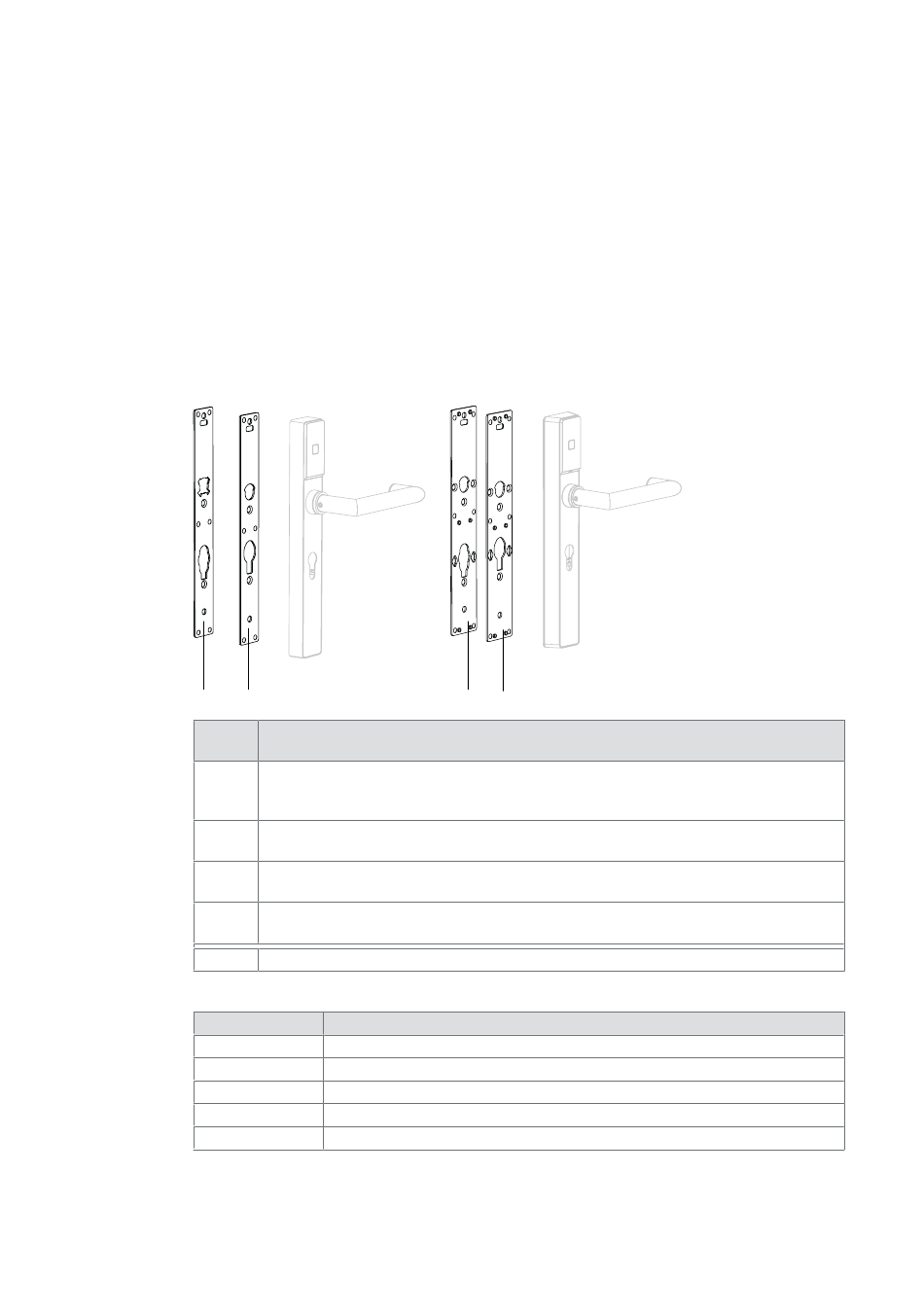

Übersicht Rückplatten
Die Rückplatten des Innenbeschlags sind gleich wie die des Außenbeschlags. Variante
"schmal-breit": Die Rückplatten des Innenbeschlags und des Außenbeschlags sind
unterschiedlich.
1
Pos.
1*
2
3
4
*
Legende
Abkürzung
PZ
RZ
SK
AU
JP
Das vorliegende Dokument beschreibt die Version PZ.
Übersicht Zylinderabstützung
(Option)
16 dormakaba c-lever pro
Kurzschild-Befestigung
2
Rückplattenbezeichnung
(Profil Lochmaß in mm)
PZ 85, 88, 90, 92
RZ 94
AU 90
PZ 70, 72, 78
RZ 74, 78K
PZ 85, 88, 90, 92
RZ 94
PZ 70, 72, 78
RZ 74, 78
In diesem Dokument beschriebene Version
Bedeutung
17 mm Europrofil
22 mm Schweizer Rundprofil
Skandinavisch oval
Australien oval
Japanisch Rundprofil
• 1 Antennenkabel
• 1 Verbindungsstück zu Antennenkabel
• 1 IDC-Stecker
• 2 Batterien, Typ AA Lithium
• Schrauben je nach Variante
• Crimpzange (Option)
• Adapter zu Programmer 1460-20 (Option)
3
4
