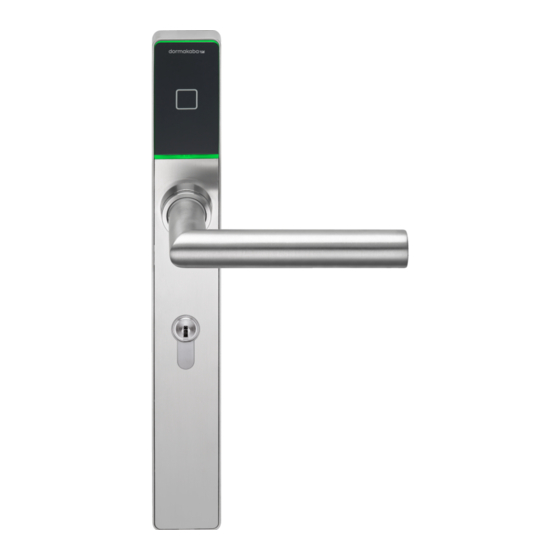

dormakaba c-lever pro 2622-K6 Technisches Handbuch
  1. Anleitungen
  2. Marken
  3. dormakaba Anleitungen
  4. Türschlösser
  5. c-lever pro 2622-K6
  6. Technisches handbuch

dormakaba c-lever pro 2622-K6 Technisches Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

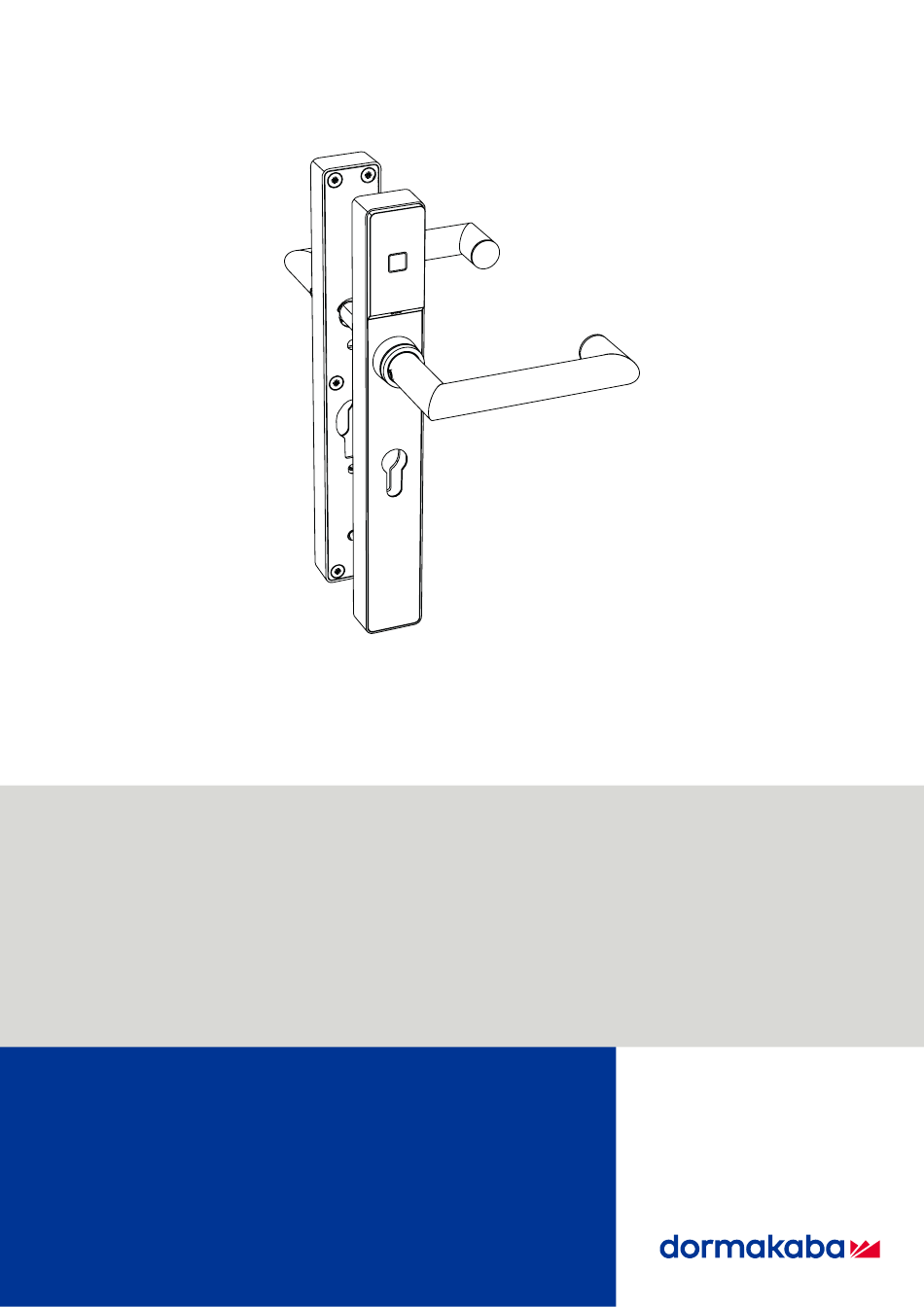

dormakaba
c-lever pro
HAC Standard-Befestigung
Technisches Handbuch
- 11/2018
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für dormakaba c-lever pro 2622-K6

Inhaltszusammenfassung für dormakaba c-lever pro 2622-K6

  • Seite 1 HAC Standard-Befestigung Technisches Handbuch - 11/2018...
  • Seite 2 Copyright © dormakaba 2018 Alle Rechte vorbehalten. Diese Dokumentation darf ohne schriftliche Genehmigung der dormakaba Schweiz AG auf keine Weise reprodu- ziert oder anderweitig weiterverwendet werden. Alle Namen und Logos von Produkten und Dienstleistungen Dritter sind Eigentum der jeweiligen Rechtsinhaber.

  • Seite 3: Inhaltsverzeichnis

    4.5.4 Abdeckung einsetzen  33 Außenbeschlag vorbereiten  35 Drücker montieren  36 Richtungsgeber und Drückerdorn einsetzen  38 Kupplungseinheit einsetzen und anschliessen  39 4.10 Außenbeschlag installieren  41 4.10.1 Standard-Befestigung  41 4.11 Schraubenlänge bestimmen  42 4.12 Innenbeschlag vorbereiten  43 - 11/2018 dormakaba c-lever pro...
  • Seite 4 Reinigung  81 Service  82 12.1 Seriennummer  82 12.2 Batterien ersetzen  82 12.3 Batterie der TouchGo-Medien ersetzen  84 12.4 Programmer anschließen  85 12.5 Konfiguration und Traceback  86 12.6 Reset (INI-Reset)  86 12.6.1 INI-Reset mit Master-Medien  87 dormakaba c-lever pro - 11/2018...
  • Seite 5 Fehleranalyse Betrieb  99 13.2.2 Fehleranalyse Programmierung  100 Entsorgung / Deinstallation  101 14.1 Außerbetriebnahme / Deinstallation  101 14.2 Entsorgung  101 Verpackung/Rücksendung  102 15.1 Vorbereiten der Rücksendung  102 15.2 Komplettgeräte  102 15.3 Elektronische Baugruppen  102 15.4 Beschriftung  102 - 11/2018 dormakaba c-lever pro...

  • Seite 7: Zu Diesem Dokument

    Technisches Handbuch Zu diesem Dokument 1 Zu diesem Dokument Dieses Kapitel enthält Informationen für den fachgerechten Umgang mit diesem Dokument. 1.1 Gültigkeit Dieses Dokument beschreibt das Produkt: Produktbezeichnung: dormakaba c-lever pro Typen: 262... Variante: Standard-Befestigung Option TouchGo Produktbezeichnung: dormakaba c-lever pro...

  • Seite 8: Zielgruppe

    Der Inhalt der Anleitung beschränkt sich auf Installation, Bedienung und Wartung sowie den Service des Produkts. 1.4 Verfügbarkeit der Dokumente Ergänzende Dokumentationen stehen auf der dormakaba-Seite im Internet zur Verfügung. Technische Handbücher und Referenzhandbücher befinden sich in einem geschützten Bereich (Extranet). Ein Zugriff ist über das Benutzer-Konto geschulter Fachkräfte möglich. Es kann aber auch ein temporäres Konto erstellt werden.
  • Seite 9 Technisches Handbuch Zu diesem Dokument Option Wireless • Planungsrichtlinie Wireless Option TouchGo • Betriebsanleitung dormakaba TouchGo c-lever • Systembeschreibung dormakaba TouchGo Option Mobile Access • Planungsrichtlinie Mobile Access - 11/2018 dormakaba c-lever pro...

  • Seite 10: Abkürzungen/Begriffsdefinition

    Handle above cylinder (Drücker über dem Zy- linder) Handle below cylinder (Drücker unterhalb des Zylinders) Near Field Communication Bluetooth Bluetooth® Komponente c-lever pro Smartphone Gerät, auf dem die App DOOR by dormakaba installiert ist. Symbole Akustisches Signal Optisches Signal dormakaba c-lever pro - 11/2018...

  • Seite 11: Gefahrenkategorien

    Sie helfen, das Produkt und dessen Funktionen optimal zu nutzen. 1.9 Symbole Je nach Gefahrenquelle werden für Gefahrenhinweise Symbole mit folgender Bedeutung ver- wendet. Gefahr allgemein Gefahr durch elektrischen Strom Explosionsgefahr Gefahr für elektronische Kompo- nenten durch elektrostatische Ent- ladung - 11/2018 dormakaba c-lever pro...

  • Seite 12: Grundlegende Sicherheitshinweise

    änderungen führen zum vollständigen Haftungsausschluss. Das Öffnen des Geräts führt zum vollständigen Haftungs- und Garantieausschluss. Davon ausgenommen ist das Ersetzen der Batterie. Die Beseitigung von Störungen und Wartungsarbeiten sind ausschließlich durch Fachkräfte durchzuführen (siehe Kapitel 1 Zielgruppe). dormakaba c-lever pro - 11/2018...

  • Seite 13: Esd-Schutzmaßnahmen

    Leiterplatten nur vor elektrostatischer Entladungsspannung am Körper. Es kann trotz- dem noch Schaden durch elektrostatische Entladungsspannung an der Kleidung entste- hen. • Ausgebaute Module ausschließlich in elektrostatisch abschirmenden, leitfähigen Schutz- beuteln transportieren und versenden. - 11/2018 dormakaba c-lever pro...

  • Seite 14: Umgang Mit Lithium-Batterien

    Lithium-Batterien nicht aufladen. 2.7 Fluchttüren, Brandschutz, Einsteckschlösser • Sicherstellen, dass die Regeln für Flucht- und Rettungswege eingehalten werden. • Sicherstellen, dass bei Brandschutztüren die lokalen Vorgaben eingehalten werden. • Sicherstellen, dass nur normierte Einsteckschlösser verwendet werden. dormakaba c-lever pro - 11/2018...

  • Seite 15: Produktbeschreibung

    Hand zu nehmen. Beim Berühren des Türdrückers mit der Hand erkennt der Türbeschlag, ob die Person ein berechtigtes Benutzermedium bei sich trägt. Nach der Identifikation eines berechtigten Mediums kann die Tür manuell geöffnet werden. Die Zu- trittsberechtigung wird optisch und optional auch akustisch signalisiert. - 11/2018 dormakaba c-lever pro...
  • Seite 16 Verbindung zum Funkmodul Die Systemsoftware bestimmt die unterstützten Funktionen. Siehe Kapitel In Mobile-Access-Anwendungen erfolgt der Zutritt mit Hilfe eines Smartphones. Mit Zutritts- berechtigung kann das Schloss/die Tür manuell geöffnet werden. Die Zutrittsberechtigung wird optisch und akustisch signalisiert. dormakaba c-lever pro - 11/2018...

  • Seite 17: Aufbau

    Schrauben M5 (2 Stück) mit Drücker außen Spezial-Unterlagsscheiben (2 Stück) Verlängerungen (2 Stück) Rahmen Batteriehalter Batterien Typ AA Lithium (2 Stück) Rückplatte mit Schrauben Option TouchGo Kunststoffhülse für Drückerdorn Kunststoffhülse für Kupplungsdorn (Wird montiert ausgeliefert) (Wird montiert ausgeliefert) - 11/2018 dormakaba c-lever pro...

  • Seite 18: Lieferumfang

    RZ 94 AU 90 PZ 70, 72, 78 RZ 74, 78 Blind PZ 98, SK 105 PZ 85, 88, 90, 92 RZ 94 PZ 70, 72R, 78 RZ74, 78 Blind In diesem Dokument beschriebene Version dormakaba c-lever pro - 11/2018...
  • Seite 19 Japanisch Rundprofil Das vorliegende Dokument beschreibt die Version PZ. Übersicht Zylinderabstützung (Option) Pos. Zylinderabstützung Profil LM (Lochmittelabbstand, Lochdistanz) (mm) 72, 78 74, 94 70, 78, 85, 90 72, 88, 92 In diesem Dokument beschriebene Version - 11/2018 dormakaba c-lever pro...

  • Seite 20: Technische Daten

    Batterien redu- ziert werden. Luftfeuchtigkeit 0% – 95% rH, nicht konden- sierend Klima Nicht geeignet für Einsatz in stark korrosiver Atmosphäre (Chlor, Ammoniak). Räume Nicht in explosionsgefährde- ter Umgebung einsetzbar. Medientechnologie RFID LEGIC advant dormakaba c-lever pro - 11/2018...

  • Seite 21: Abmessungen

    150‘000 Zyklen (Konfigu- Die Konfiguration beeinflusst 20 °C ration: Whitelist ohne akusti- die Lebensdauer der Batterie sche Signale) 3.4.1 Abmessungen Ø 8 ±42° 21,1 21,1 Ø 8 Ø 8 ±42° 21,1 21,1 Ø 8 - 11/2018 dormakaba c-lever pro...

  • Seite 22: Konformität

    3.5 Systemvoraussetzungen Firmware/Systemsoftware Funktion Firmware Systemsoftware Kaba exos 9300 MATRIX Mobile Siehe Kapitel Gültig- ab Version 4.0.73 MATRIX Professional Access keit > Option Mobile ab Version 3.2.x, mit Option Access Mobile Access dormakaba c-lever pro - 11/2018...

  • Seite 23: Installation

    Hinterlässt der zu ersetzende c-lever im oberen Bereich an der Tür Spuren, kann eine Er- neuerungsplatte verwendet werden. Materialstärke der Erneuerungsplatte: 1,5 mm Prüfen, ob der vorhandene Schießzylinder verwendet werden kann • Am zu ersetzenden c-lever das Maß A messen (Innen- und Außenseite). - 11/2018 dormakaba c-lever pro...
  • Seite 24 Maß in der Tabelle vergleichen. c-lever pro Ohne Erneuerungsplatte Mit Erneuerungsplatte Minimaler Zylinderüberstand B: 2,7 mm* 4,2 mm* • Unterschreitet der gemessene Zylinderüberstand B das *Mindestmaß auf der Innen- oder Aussenseite, muss der Schießzylinder ersetzt werden. dormakaba c-lever pro - 11/2018...

  • Seite 25: Dückerdornüberstand

    46 – 70 46 – 63 HC, HO, HQ 46 – 50 46 – 71 46 – 92 46 – 50 46 – 85 46 – 72 46 – 46 KD abgewinkelt 46 – 56 - 11/2018 dormakaba c-lever pro...

  • Seite 26: Befestigungslöcher Bohren

    6. Hinweis: Nicht durch die Tür bohren! Das Befestigungsloch Ø13 mm bis zur Schlosstasche bohren. ø13 mm ø9 mm Das Befestigungsloch Ø9 mm bis zur Schlosstasche bohren. 8. Bohrlehre und Schraubzwinge entfernen. 9. Schlosstasche reinigen. 10. Einsteckschloss einsetzen. dormakaba c-lever pro - 11/2018...

  • Seite 27: Mit Bohrlehre / Türseite

    5. Einsteckschloss ausbauen. 6. Das Befestigungsloch Ø13 mm bis zur Schlosstasche bohren. ø13 mm ø9 mm Das Befestigungsloch Ø9 mm bis zur Schlosstasche bohren. 8. Bohrlehre und Schraubzwinge entfernen. 9. Schlosstasche reinigen. 10. Einsteckschloss einsetzen. - 11/2018 dormakaba c-lever pro...

  • Seite 28: Mit Bohrschablone / Türseite

    Einsteckschloss ausbauen. 5. Hinweis: Nicht durch die Tür bohren! Das Befestigungsloch Ø13 mm bis zur Schlosstasche bohren. ø13 mm ø9 mm 6. Das Befestigungsloch Ø9 mm bis zur Schlosstasche bohren. Schlosstasche reinigen. 8. Einsteckschloss einsetzen. dormakaba c-lever pro - 11/2018...

  • Seite 29: Mit Bohrschablone / Türseite

    5. Das Befestigungsloch Ø13 mm bis zur Schlosstasche bohren. ø13 mm ø9 mm 6. Das Befestigungsloch Ø9 mm bis zur Schlosstasche bohren. Schlosstasche reinigen. 8. Einsteckschloss einsetzen. ð Die Befestigungslöcher für den Beschlag sind auf beiden Seiten der Tür gebohrt. - 11/2018 dormakaba c-lever pro...

  • Seite 30: Befestigungslöcher Bohren (Nach Maßzeichnung)

    • Die benötigten Befestigungslöcher boh- ren. • Die Schlosstasche reinigen. • Das Schloss einsetzen. A = Drückerachse B = nur für die folgenden Versionen: • • Antipanik Maßstab bei Druck auf DIN A4: ca. 75% dormakaba c-lever pro - 11/2018...

  • Seite 31: Zylinderabstützung Installieren

    Die Überwurfmutter in Richtung Drücker schieben (2.) • Sicherstellen, dass durch die nachfolgenden Handlungen die Abdeckung der Antenne nicht zerkratzt wird. • Die Abdeckung unten aus der Nut schieben (3.), leicht nach vorne ziehen (4.) und aus- schwenken (5.). - 11/2018 dormakaba c-lever pro...

  • Seite 32: Zylinderabstützung Einfahren

    Installation Technisches Handbuch 4.5.2 Zylinderabstützung einfahren • Den Außenbeschlag auf eine Unterlage legen. • Die Zylinderabstützung wie abgebildet in der Rahmen einfahren (1. - 2.). • Die Zylinderabstützung in den Rahmen schwenken (3.). dormakaba c-lever pro - 11/2018...

  • Seite 33: Zylinderabstützung Positionieren

    Die Zylinderabstützung leicht anheben (1.), verschieben (2.) und an der gewünschten Posi- tion in die Nase (blau) einfahren (3.). Beispiel mit Lochmittelabstand 88 mm: 4.5.4 Abdeckung einsetzen • Sicherstellen, dass durch die nachfolgenden Handlungen die Abdeckung der Antenne nicht zerkratzt wird. • Die Abdeckung ausrichten (1.). - 11/2018 dormakaba c-lever pro...
  • Seite 34 Nut einfahren (4.). ACHTUNG Beschädigung der Überwurfmutter Beim Verschieben und Festziehen der Überwurfmutter darf diese den Gewindestift nicht be- rühren. • Die Überwurfmutter in Richtung Rahmen schieben. • Mithilfe des Multitools die Überwurfmutter festziehen. dormakaba c-lever pro - 11/2018...

  • Seite 35: Außenbeschlag Vorbereiten

    Technisches Handbuch Installation 4.6 Außenbeschlag vorbereiten • Die Rückplatte entfernen. • Am Drücker die Stiftschraube lösen. • Am Drücker die Stiftschraube lösen. • Den Drücker ausrichten. - 11/2018 dormakaba c-lever pro...

  • Seite 36: Drücker Montieren

    Sicherstellen, dass durch die nachfolgenden Handlungen die Abdeckung der Antenne nicht zerkratzt wird. • Die Überwurfmutter mit wiederlösba- rem Schraubensicherungs-Klebstoff si- chern. • Die Überwurfmutter ohne O-Ring auf den Beschlag schrauben (ca. 1 Umdre- hung). • Den Drücker einstecken. dormakaba c-lever pro - 11/2018...
  • Seite 37 Die Abdeckung ausrichten (1.). • Die Abdeckung in der abgebildeten Reihenfolge (2.-3.) verschieben und in die Nut einfah- ren (4.). • Überwurfmutter ohne O-Ring: Die Überwurfmutter mit wiederlösbarem Schraubensiche- rungs-Klebstoff sichern. • Mithilfe des Multitools die Überwurfmutter festziehen. - 11/2018 dormakaba c-lever pro...

  • Seite 38: Richtungsgeber Und Drückerdorn Einsetzen

    Kupplungseinheit stecken. Kupplungseinheit stecken. Den Drückerdorn mit dem Gewinde- Den Drückerdorn mit dem Gewinde- stift festschrauben. stift festschrauben. ** Option TouchGo: Sicherstellen, dass auf dermit ** markierten Seite des Drückerdorns kei- ne Nut vorhanden ist. dormakaba c-lever pro - 11/2018...

  • Seite 39: Kupplungseinheit Einsetzen Und Anschliessen

    Die Kupplungseinheit leicht gegen den Drücker drücken und gleichzeitig den Gewindestift des Außendrückers festschrauben. Die Kupplungseinheit ist eingebaut und im Außenbeschlag befestigt. • Den Stecker der Kupplungseinheit in die weiße Buchse stecken (1.). • Das Antennenkabel in die schwarze Buchse stecken (2.). - 11/2018 dormakaba c-lever pro...
  • Seite 40 Installation Technisches Handbuch • Das Antennenkabel durch die Rückplatte führen. • Die Rückplatte aufstecken. dormakaba c-lever pro - 11/2018...

  • Seite 41: Außenbeschlag Installieren

    (Stulpschraube) eingeschraubt, aber noch nicht festgeschraubt Vorgehen • Das Antennenkabel durch die Befestigungsbohrung der Tür führen (1.). • Den Außenbeschlag auf die Außenseite der Tür setzen (2.). -> Der Außenbeschlag ist in die Tür gesteckt, aber noch nicht befestigt. - 11/2018 dormakaba c-lever pro...

  • Seite 42: Schraubenlänge Bestimmen

    Mithilfe der Tabelle die Schraubenlänge und die Anzahl der Verlängerungen bestimmen. Klemmlänge* (mm) Schraubenlänge Anzahl M5 x Verlängerungen 30 mm 45 mm 60 mm 40 mm 50 mm 60 mm *Klemmlänge = Türstärke + Dicke der Erneuerungplatte(n) dormakaba c-lever pro - 11/2018...

  • Seite 43: Innenbeschlag Vorbereiten

    Ist der c-lever pro bereits programmiert, geht die Einstellung der Uhr ca. 45 Sekunden nach dem Entfernen der Batterie verloren. • Den Batteriehalter in die abgebildete Richtung drücken (1.) und gleichzeitig nach vorne schwenken (2.). Option Wireless / Taster: • Die Abdeckung abdrehen (1.). - 11/2018 dormakaba c-lever pro...
  • Seite 44 Technisches Handbuch • Die Kunststoffabdeckung an den Pfeilen in Richtung Drücker ziehen (2.). • Die Kunststoffabdeckung abheben (3.). Option Taster: • Eine Fotografie des auszubauenden Teils und der angeschlossenen Kabel erstellen. • Den Taster ausbauen. dormakaba c-lever pro - 11/2018...
  • Seite 45 Technisches Handbuch Installation • Den Drücker ausrichten. - 11/2018 dormakaba c-lever pro...

  • Seite 46: Innenbeschlag Installieren

    Mit Schließzylinder: Der Schließzylinder ist ins Einsteckschloss gesteckt und die Zylinderbe- festigungsschraube (Stulpschraube) eingeschraubt, aber noch nicht festgeschraubt. Vorgehen • Das Antennenkabel durch den Innenbeschlag führen (1). • Den Innenbeschlag auf den Drückerdorn (und den Schließzylinder) stecken (2). • Die Spezial-Unterlagsscheiben auf die Schrauben stecken. dormakaba c-lever pro - 11/2018...
  • Seite 47 Das Antennenkabel einstecken. Option Taster: • Den Taster einbauen. • Die Kabel an den fotografisch festgehaltenen Stellen verlegen. Option Wireless / Taster: Kunststoffabdeckung einsetzen • Die Abdeckung abdrehen (1.). • Die Kunststoffabdeckung (2.) in den Rahmen stecken. - 11/2018 dormakaba c-lever pro...
  • Seite 48 Die hervorstehende Abdeckung gegen den Rahmen drücken (5) und gedrückt halten. • Mithilfe des Multitools die Überwurfmutter festziehen. • Die Abdeckung loslassen. • Am Drücker den Gewindestift festziehen. Option TouchGo: Maximales Anzugsdrehmo- ment: 1,0 Nm dormakaba c-lever pro - 11/2018...
  • Seite 49 Technisches Handbuch Installation • Die Zylinderbefestigungsschraube (Stulpschraube) festschrauben. • Funktionskontrolle durchführen, siehe Bedienung [} 8]. • Am Außenbeschlag die Schutzfolie abziehen. - 11/2018 dormakaba c-lever pro...

  • Seite 50: Installation Überprüfen

    Nach der Installation und nach Service- und Wartungsarbeiten folgende Überprüfungen durchführen: • Sicherstellen, dass das Gerät und das Einsteckschloss mechanisch korrekt installiert sind. • Sicherstellen, dass das Gerät und das Einsteckschloss korrekt funktionieren. • Nach der Programmierung: Funktionskontrolle durchführen, siehe Bedienung [} 8]. dormakaba c-lever pro - 11/2018...

  • Seite 51: Demontage

    • Die Abdeckung aus der Nut schieben (1.), leicht nach vorne ziehen (2.) und abdrehen (3.). • Den Batteriehalter in die abgebildete Richtung drücken (1.) und gleichzeitig nach vorne schwenken (2.). • Das Antennenkabel ausstecken. - 11/2018 dormakaba c-lever pro...
  • Seite 52 Quetsch- und Schergefahr von Kabeln durch unsachgemäße Demontage. Die Kabel so demontieren, dass eine Quetsch- oder Schergefahr ausgeschlossen ist. • Die Schrauben lösen und zusammen mit den Spezial-Unterlagsscheiben entfernen. • Den Innenbeschlag vom Drückerdorn (und Schließzylinder) abziehen. Der Innenbeschlag ist demontiert. dormakaba c-lever pro - 11/2018...

  • Seite 53: Außenbeschlag Demontieren

    Den Stecker der Kupplungseinheit aus der weißen Buchse ziehen (1.). • Das Antennenkabel von der schwarzen Buchse abziehen (2.). • Den Gewindestift des Außendrückers lösen. • Die Kupplungseinheit vom Außenbeschlag abziehen. • Den Gewindestift lösen und den Drückerdorn abziehen. - 11/2018 dormakaba c-lever pro...

  • Seite 54: Konfigurieren

    Im übergeordneten System die Bluetooth Signalstärke einstellen und mit Hilfe des Pro- grammer auf das Gerät übertragen. • Wireless-Geräte: Im übergeordneten System die Bluetooth Signalstärke einstellen und via wireless Gate- way auf das Gerät übertragen. Siehe auch Planungsrichtline Mobile Access. dormakaba c-lever pro - 11/2018...

  • Seite 55: Komponente Programmieren / Konfigurieren

    Programmer-, Wireless Gateway-Handbuch und Systembeschreibung • Mobile Access Geräte: Nach dem Übertragen der Konfiguration mit dem Programmer: Das Gerät für Mobile Access initialisieren, siehe Kapitel Initialisieren des Geräts für Mobile Access [} 7]. • TouchGo-Produkte: siehe Kapitel TouchGo-Produkte programmieren [} 6.4] - 11/2018 dormakaba c-lever pro...

  • Seite 56: Programmieren Mit Systemsoftware Und Programmer

    6.4 TouchGo-Produkte programmieren Programmieren von TouchGo-Produkten mit RCID Produkte mit nur RCID Firmware c-lever pro TouchGo E110 Siehe: Betriebsanleitung dormakaba c-lever TouchGo Programmieren von TouchGo-Produkten mit RFID Produkte mit RFID und RCID Firmware c-lever pro TouchGo E310 Siehe Kapitel Methoden zur Programmierung und Konfigurierung [} 6.2].

  • Seite 57: Master-Medien

    Kapitel "Alle durch Master-B vergebenen Zutrittsberechtigungen aufheben". • Den weiterhin gültigen Benutzermedien Zutrittsberechtigungen erteilen (in Whitelist ein- tragen), siehe Kapitel "Zutrittsberechtigungen erteilen". • Das Vorgehen an allen Komponenten, an denen das verlorene Medium Zutritt hat, wieder- holen. - 11/2018 dormakaba c-lever pro...

  • Seite 58: Programmierstrukturen

    Summe = 4000: Maximale Anzahl Benutzer ist erreicht. 6.7.2 B-Struktur Master-B Benutzermedien Master-B: • Vergabe und Entzug von Zutrittsberechtigungen • Weitere Anwendungen, siehe nachfolgende Kapitel Benutzermedien: • Maximal 4000 Benutzermedien • Die Verteilung der Benutzer auf mehrere Master-B ist nicht möglich. dormakaba c-lever pro - 11/2018...

  • Seite 59: Programmieren Mit Medien

    Master-Medium (A oder B) ca. 1 s 1x kurz Beep vor die Antenne halten. -> Grün leuchtet. -> 1 kurzes Signal ertönt. -> Grün erlischt. -> Das vorgehaltene Master-Medi- um wurde als oberstes Master- Medium eingetragen. oder Beep - 11/2018 dormakaba c-lever pro...

  • Seite 60: A/B Struktur Anlegen

    -> Die A/B Struktur ist angelegt. Bei Bedarf weitere Master-B vor- halten. Master-A ca. 1 s vor die Antenne 1x lang Beeeep halten. -> Grün leuchtet. -> 1 langes Signal ertönt. -> Grün erlischt. dormakaba c-lever pro - 11/2018...

  • Seite 61: Zutrittsberechtigungen Erteilen

    Whitelist eintragen: Den Handlungschritt 2 wiederholen. Master-B ca. 1 s vor die Antenne 1x lang Beeeep halten. -> Grün leuchtet. -> 1 langes Signal ertönt. -> Grün erlischt. -> Die Änderungen wurden übenommen. - 11/2018 dormakaba c-lever pro...
  • Seite 62 Komponente Programmieren / Konfigurieren Technisches Handbuch Bei Bedarf mit weiteren Master-B Zutrittsberechtigungen erteilen. dormakaba c-lever pro - 11/2018...

  • Seite 63: Einzelne Zutrittsberechtigungen Aufheben

    Komponente keinen Zutritt. Bei Bedarf weitere Benutzermedien vorhalten. Master-B ca. 1 s vor die Antenne 1x lang Beeeep halten. -> Grün leuchtet. ->1 langes Signal ertönt. -> Grün erlischt. -> Die Änderungen wurden übenommen. - 11/2018 dormakaba c-lever pro...

  • Seite 64: Master-B Aus Der Komponente Löschen

    Bei Bedarf weitere Master-B vor- halten. 10 s Master-A ca. 1 s vor die Antenne 1x lang Beeeep halten. -> Grün leuchtet. -> 1 langes Signal ertönt. -> Grün erlischt. -> Die Änderungen wurden übenommen. dormakaba c-lever pro - 11/2018...

  • Seite 65: Alle Durch Master-B Vergebenen Zutrittsberechtigungen Aufheben

    Signale ertönen.) Vor Firmware Version -> Grün erlischt. 42xx: 10 s -> Alle durch den Master-B verge- 2x kurz benen Zutrittsrechte wurden auf- gehoben. 6.8.7 INI-Reset mit Master-Medien Siehe Kapitel "Service" > "INI-Reset mit Master-Medien" - 11/2018 dormakaba c-lever pro...

  • Seite 66: Initialisieren Des Geräts Für Mobile Access

    Die VCP-Datei auswählen. – Ist die gewünschte VCP-Datei nicht vorhanden, 'Aktualisieren' auswählen. Danach lädt das Smartphone die VCP-Datei herunter. • 'Senden' auswählen. • Das Passwort für die VCP-Datei eingeben. • Das Smartphone vor das Lesegerät halten. dormakaba c-lever pro - 11/2018...
  • Seite 67 • 1 kurzes akustisches Si- • itialisierung: gnal ertönt. • Rot leuchtet kurz. • 1 langes akustisches Si- gnal ertönt. • Rot leuchtet kurz. • 1 kurzes akustisches Si- gnal ertönt. Das Gerät ist initialisiert. - 11/2018 dormakaba c-lever pro...

  • Seite 68: Bedienung

    Produkte mit RCID Firmware Verwendete Datenübertragung TouchGo c-lever pro E310 RCID TouchGo c-lever pro E110 RCID Siehe: Betriebsanleitung dormakaba c-lever TouchGo Bedienen von TouchGo-Produkten mit RFID Produkte mit RFID Firmware Verwendete Datenübertragung TouchGo c-lever pro E310 RFID Siehe nachfolgende Kapitel.
  • Seite 69 Beim Versuch, mit unberechtigten Benutzermedien Zutritt zu erlan- Beep gen, wird 4x kurz akustisch und 4x kurz rot signalisiert. Beep Beep Beep Legende: Sofern die Funktion(en) mit dem Programmer 1460 oder der Systemsoftware aktiviert wurden. - 11/2018 dormakaba c-lever pro...

  • Seite 70: Öffnen Mit Smartphone

    Hinweis: Die Öffnungszeit ist begrenzt. Nach Ablauf der Öffnungszeit schließt das Gerät au- tomatisch. Die Öffnungszeit beträgt bei Auslieferung ca. 6 s. Die Öffnungszeit kann mit dem Programmer 1460 oder im übergeordneten System geändert werden. • Das Schloss durch Drücken des Türdrückers betätigen. dormakaba c-lever pro - 11/2018...

  • Seite 71: Modul

    Technisches Handbuch S-Modul 9 S-Modul Siehe auch Produktbeschreibung > Übersicht > Option S-Modul. Mögliche Positionen des S-Moduls: S-Modul Falls vorhanden: Batteriehalter - 11/2018 dormakaba c-lever pro...

  • Seite 72: Funktionalität S-Modul

    Die Funktionalität S-Modul ist mit einer Selbstlern-Funktion ausgestattet. Beim Initialisieren (INI-Reset) des Geräts wird die zurzeit anliegende Stellung des Kontakts als Ausgangsstellung interpretiert. Ändert die Stellung der Kontakts, wird das unter „Aktivierung“ programmierte Verhalten aktiviert. Dadurch kann ein Schließer- oder Öffner-Kontakt definiert werden. dormakaba c-lever pro - 11/2018...

  • Seite 73: Installationsschema (Beispiel Ohne Touchgo)

    9.2 Installationsschema (Beispiel ohne TouchGo) 230 V 230 V 12-24 VAC 12-24 VDC Pos. Stromversorgung Sicherheitstransformator* Schaltnetzteil* S-Modul Kontakt Beispiele: Schalter, Taster, Zeitschalter oder Gebäudeleitsystem (Alarmanlage) Installationsleitungen Stromversorgungsleitung Leitung zu Kontakt Tür A Tür B Siehe Technische Daten - 11/2018 dormakaba c-lever pro...

  • Seite 74: Installationsschema (Beispiel Mit Touchgo)

    9.3 Installationsschema (Beispiel mit TouchGo) LINE LINE 12-24 VAC 230 V Pos. Stromversorgung Sicherheitstransformator* Filter FN2060-1 S-Modul Installationsleitungen Stromversorgungsleitung Leitung zu Kontakt Kontakt Beispiele: Schalter, Taster, Zeitschalter oder Gebäudeleitsystem (Alarmanlage) Tür A Tür B Siehe Technische Daten dormakaba c-lever pro - 11/2018...

  • Seite 75: Installationsleitungen

    Eine Fotografie des S-Moduls und der am S-Modul angeschlossenen Kabel erstellen. • Mithilfe des Multitools (3) die 2 Laschen (1) in Richtung Rahmen drücken und gleichzeitig das S-Modul (2) ausbauen. • Das S-Modul-Kabel durch die Rückplatte führen. - 11/2018 dormakaba c-lever pro...
  • Seite 76 Das S-Modul-Kabel (6) wie abgebildet verlegen. • Die weiteren Kabel an den ursprünglichen Stellen verlegen. • Das S-Modul - erst auf der Seite A dann auf der Seite B - an der ursprünglichen Stelle in den Rahmen stecken. dormakaba c-lever pro - 11/2018...
  • Seite 77 Die freigelegte Abschirmung (5) mithilfe des Kupfer-Klebebands (8) mit dem Rahmen oder der Rückplatte verbinden. • Falls vorhanden: Den Batteriehalter einsetzen. Siehe Kapitel Innenbeschlag installieren > Batteriehalter einsetzen. • Die Abdeckung montieren. Siehe Kapitel Innenbeschlag installieren > Abdeckung montie- ren. - 11/2018 dormakaba c-lever pro...

  • Seite 78: Türüberwachung

    Positionen der Anschlussplatine 10.1 Anschlüsse 6 5 4 3 2 1 1 2 3 4 5 6 Position: A Position: B und C Pos. Rahmenkontakt (Frame) Riegelkontakt (Einsteckschloss) (Bolt) Zylinderkontakt (Einsteckschloss) (Cyl) Verbindung zum Funkmodul dormakaba c-lever pro - 11/2018...

  • Seite 79: Anschlussplatine Installieren

    Anschlussplatine (2) ausbauen. • Die Kabel durch die Rückplatte führen. • Das Antennenkabel durch den Innenbeschlag führen, siehe Kapitel Innenbeschlag installie- ren. • Den Innenbeschlag auf den Drückerdorn schieben. • Die Kabel auf die benötigten Längen kürzen. - 11/2018 dormakaba c-lever pro...
  • Seite 80 Die Anschlussplatine (2) rastet in den 2 Laschen (3) ein. • Falls vorhanden: Den Batteriehalter einsetzen. Siehe Kapitel Innenbeschlag installieren > Batteriehalter einsetzen. • Die Abdeckung montieren. Siehe Kapitel Innenbeschlag installieren > Abdeckung montie- ren. dormakaba c-lever pro - 11/2018...

  • Seite 81: Wartung

    Es dürfen nur Desinfektionsmittel verwendet werden, welche explizit zur Reinigung empfindli- cher Metall- und Kunstoffoberflächen vorgesehen sind. Das Verwenden nicht geeigneter Reini- gungsmittel oder Methoden kann die Oberflächen der Komponenten beschädigen. Oberfläche mit einem weichen und feuchten Tuch reinigen. - 11/2018 dormakaba c-lever pro...

  • Seite 82: Service

    Mithilfe des Multitools die Überwurfmutter des Innenbeschlags lösen (>360°). >360° • Mit Schließzylinder: Bei Bedarf die Zylinderbefestigungsschraube (Stulpschraube) lockern. • Die Abdeckung aus der Nut schieben (1.), leicht nach vorne ziehen (2.) und abdrehen (3.). dormakaba c-lever pro - 11/2018...
  • Seite 83 Die gebrauchten Batterien entfernen. • Unter Beachtung der Polarität die neuen Batterien einsetzen. • Den Batteriehalter einführen (1.), in Richtung Drücker drücken (2.) und gleichzeitig in den Rahmen schwenken (3.). • Falls vorhanden: Die Kontaktschutzfolie entfernen. - 11/2018 dormakaba c-lever pro...

  • Seite 84: Batterie Der Touchgo-Medien Ersetzen

    Die hervorstehende Abdeckung gegen den Rahmen drücken (5) und gedrückt halten. • Mithilfe des Multitools die Überwurfmutter festziehen. • Die Abdeckung loslassen. • Funktionskontrolle durchführen, siehe Bedienung [} 8]. 12.3 Batterie der TouchGo-Medien ersetzen Siehe Betriebsanleitung dormakaba c-lever TouchGo dormakaba c-lever pro - 11/2018...

  • Seite 85: Programmer Anschließen

    Technisches Handbuch Service 12.4 Programmer anschließen • c-lever und Programmer mithilfe des Programmerkabels und des Adapters (1355-42B) für das Programmierkabel (grau) verbinden. - 11/2018 dormakaba c-lever pro...

  • Seite 86: Konfiguration Und Traceback

    Der INI-Reset löscht alle im Gerät gespeicherten Einstellungen und Daten. Ein Reset kann auf folgende Arten durchgeführt werden: • Mit Master Medien Siehe INI-Reset mit Master-Medien • Mit Programmer 1460, siehe Reset mit Programmer 1460 • Mit Pinzette, siehe Reset mit Pinzette dormakaba c-lever pro - 11/2018...

  • Seite 87: Ini-Reset Mit Master-Medien

    10 s: Beep halten. Beep 1x lang, -> Grün leuchtet. 1x kurz, -> Nebenstehende Signale ertönen. nach 15 s, -> Nach 15 s wird der INI-Reset aus- 2x kurz geführt. -> Grün erlischt. 15 s - 11/2018 dormakaba c-lever pro...

  • Seite 88: Reset Mit Programmer 1460

    Programmer mithilfe des Programmerkabels und des Adapters (1355-42B) für das Programmierkabel (grau) verbinden. 12.6.2.2 Reset durchführen • Ein berechtigtes Benutzermedium oder Master-Medium vor die Antenne halten. • Am Programmer das Menü Einstellungen öffnen. • Aktuator wählen. • INI-Reset wählen. • Ja wählen. dormakaba c-lever pro - 11/2018...
  • Seite 89 Technisches Handbuch Service Nach erfolgreichem Reset ertönen zwei Signale. Die Betriebsanleitung des Programmer enthält eine detailliere Beschreibung. - 11/2018 dormakaba c-lever pro...

  • Seite 90: Reset Mit Pinzette

    Mithilfe des Multitools die Überwurfmutter des Innenbeschlags lösen (>360°). >360° • Mit Schließzylinder: Bei Bedarf die Zylinderbefestigungsschraube (Stulpschraube) lockern. • Die Abdeckung aus der Nut schieben (1.), leicht nach vorne ziehen (2.) und abdrehen (3.). dormakaba c-lever pro - 11/2018...
  • Seite 91 Die Abdeckung in der abgebildeten Reihenfolge (2.-3.) verschieben und in die Nut einfah- ren (4.). -> Die Abdeckung steht auf der der Nut gegenüberliegenden Seite hervor. • Die hervorstehende Abdeckung gegen den Rahmen drücken (5) und gedrückt halten. - 11/2018 dormakaba c-lever pro...

  • Seite 92: Firmware-Update

    Service Technisches Handbuch • Mithilfe des Multitools die Überwurfmutter festziehen. • Die Abdeckung loslassen. 12.7 Firmware-Update Siehe Bedienungsanleitung Programmer 1460. dormakaba c-lever pro - 11/2018...

  • Seite 93: Notöffnung

    Den Drücker betätigen und die Tür öffnen. • Am Gerät die Batterien ersetzen, siehe Kapitel Batterien ersetzen. • Das Gerät und die externe Stromversorgung trennen. • Die Uhrzeit einstellen. • Funktionskontrolle durchführen, siehe Kapitel Bedienung. - 11/2018 dormakaba c-lever pro...

  • Seite 94: Antenne Ersetzen

    Den Außenbeschlag demontieren (die Kupplung muss nicht ausgebaut werden). [} 4.15.2] • Die beiden mittleren Laschen nach aussen drücken und gleichzeitig die Platine anheben. • Auf der einen Seite die beiden Laschen nach innen drücken und gleichzeitig die Antenne aus dem Rahmen schieben. dormakaba c-lever pro - 11/2018...
  • Seite 95 Die Antennenplatine gegen die Antenne drücken. • Sicherstelllen, daß die Antennenplatine auf der Antenne einschnappt. • Den Stecker der Kupplungseinheit in die weiße Buchse stecken (1.). • Das Antennenkabel in die schwarze Buchse stecken (2.). - 11/2018 dormakaba c-lever pro...
  • Seite 96 Service Technisches Handbuch • Das Antennenkabel durch die Rückplatte führen. • Die Rückplatte aufstecken. • Den Außenbeschlag installieren. [} 4.10.1] • Den Innenbeschlag installieren. [} 4.13.1] dormakaba c-lever pro - 11/2018...

  • Seite 97: Fehlerbehebung

    E-Modul INI-Reset ausführen nicht programmieren miert Master Medium wird nicht — — Antenne nicht mit E-Modul Verbindung bzw. Stromver- erkannt verbunden sorgung herstellen Keine Stromversorgung Andere Fehler 3x kurz 1x kurz Unbeabsichtigter Neustart — 1x kurz - 11/2018 dormakaba c-lever pro...
  • Seite 98 Komponente nicht quittiert Tür immer offen: Tür öffnet — — Uhrzeit vom E-Modul fehlt Uhr stellen, Programmierung oder schließt nicht zum pro- oder ist nicht korrekt einge- prüfen grammierten Zeitpunkt stellt Kupplungseinheit tauschen Programmierung fehlerhaft dormakaba c-lever pro - 11/2018...

  • Seite 99: Fehleranalyse Touchgo-Anwendungen

    Gerät ist im Office- ist permanent einge- oder Pass-Modus, De- kuppelt fekt im Gerät Der äußere Drücker 1x kurz 1x grün Gerät erkennt berech- Distanz zwischen Benut- kuppelt ungewollt ein tigtes Benutzermedi- zermedium und Gerät vergrößern - 11/2018 dormakaba c-lever pro...

  • Seite 100: Fehleranalyse Programmierung

    1x lang grün per- Maximale Anzahl der pro- Sicherstellen, dass im Schließ- manent, grammierbaren Medien ist plan die Anzahl programmier- solange erreicht ter Medien nicht überschritten Medium in Reich- weite, da- nach 1x rot dormakaba c-lever pro - 11/2018...

  • Seite 101: Entsorgung / Deinstallation

    Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Entsorgung in Deutschland: Die dormakaba EAD GmbH übernimmt nach Nutzungsbeendigung die ordnungsgemäße Ent- sorgung der gelieferten Ware entsprechend den gesetzlichen Regelungen (ElektroG- Gesetz in Deutschland). Anfallende Transportkosten ins Herstellerwerk sind vom Besitzer des Elektro- altgerätes zu tragen.

  • Seite 102: Verpackung/Rücksendung

    Nicht ordnungsgemäß verpackte Baugruppen und Geräte können durch Beschädigungen wäh- rend des Transports Kosten verursachen. Bitte folgende Hinweise beachten, wenn dormakaba Produkte versendet werden. Dormakaba haftet nicht für Schäden an Produkten, die auf eine unzureichende Verpackung zurückzuführen sind. 15.1 Vorbereiten der Rücksendung •...
  • Seite 103 Technisches Handbuch Verpackung/Rücksendung • Adresse Ihres Unternehmens/Ansprechpartners. • Grund der Rücksendung, z. B. Reparaturaustausch. • Aussagekräftige Fehlerbeschreibung. Bei Rücksendungen aus Ländern außerhalb der EU ist zusätzlich eine Zollrechnung mit reellem Zollwert und Zolltarifnummer erforderlich. - 11/2018 dormakaba c-lever pro...
