Installation
Prüfen, ob der vorhandene Schießzylinder verwendet werden kann
•

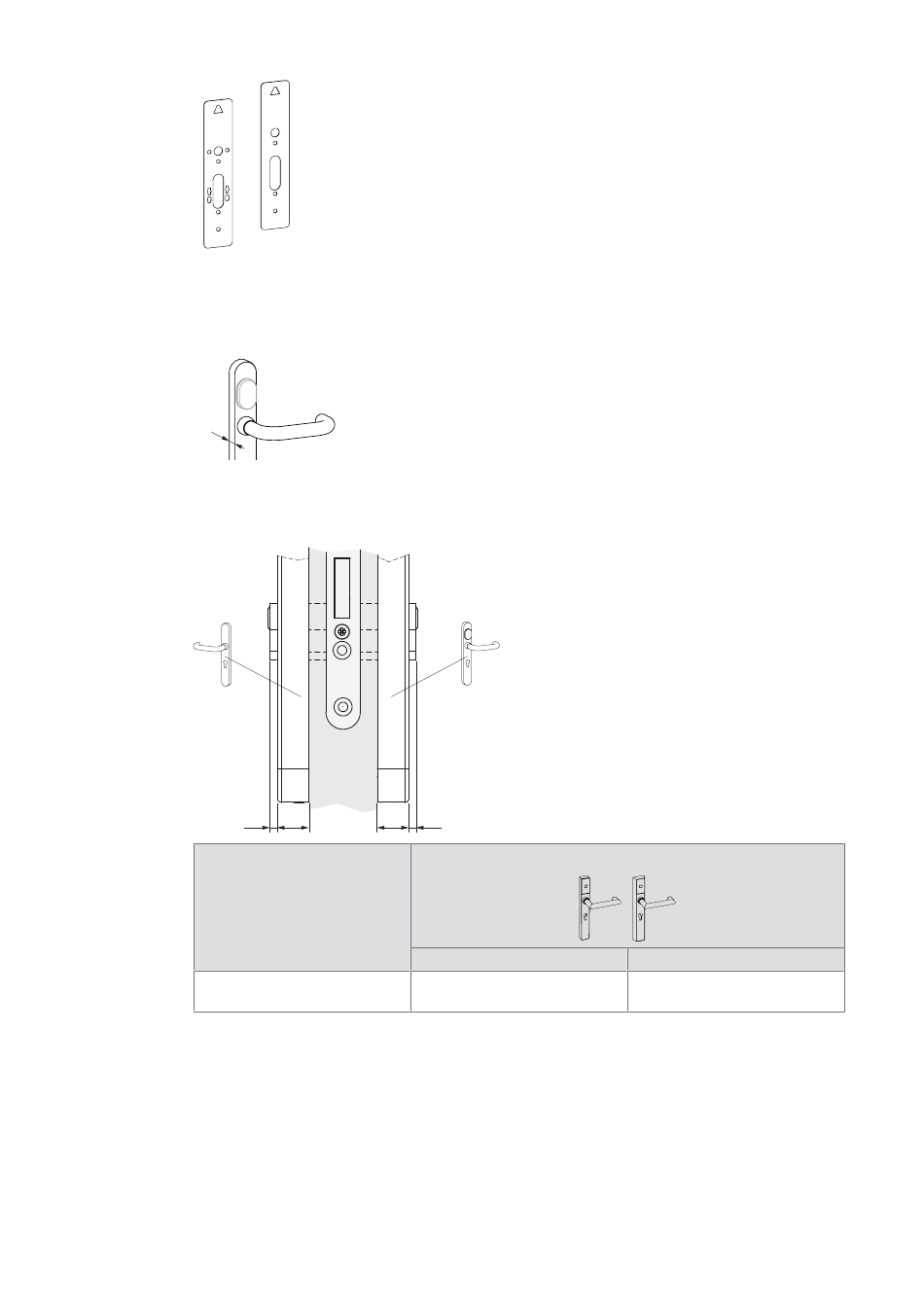

Am zu ersetzenden c-lever das Maß A messen (Innen- und Außenseite).
A
•
A = 23,3 mm: Der bestehende Schießzylinder kann verwendet werden.
•
A = 18,3 mm: Am zu ersetzenden c-lever den Zylinderüberstand B messen und mit dem
minimalen Maß in der Tabelle vergleichen.
•
Unterschreitet der gemessene Zylinderüberstand B das *Mindestmaß auf der Innen- oder
Aussenseite, muss der Schießzylinder ersetzt werden.
22
dormakaba c-lever pro
Kurzschild-Befestigung
B
A
A
c-lever pro
Ohne Erneuerungsplatte
Minimaler
Zylinderüberstand B:
B
2,7 mm*
Technisches Handbuch
Mit Erneuerungsplatte
4,2 mm*
- 02/2021
