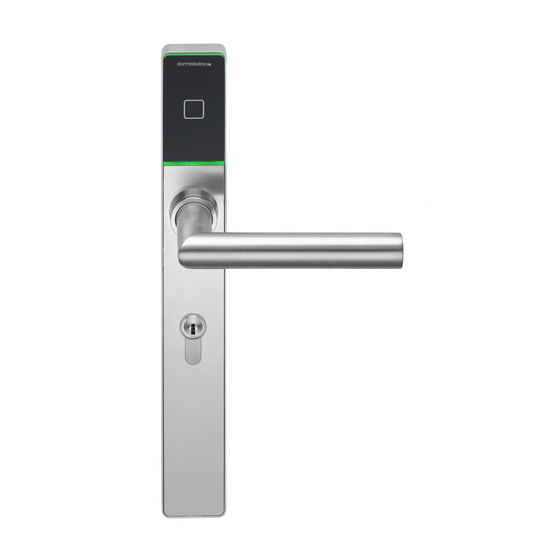

dormakaba c-lever pro Technisches Handbuch

Hac standard-befestigung
Vorschau ausblenden Andere Handbücher für c-lever pro:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
dormakaba
c-lever pro
HAC Standard-Befestigung
Technisches Handbuch
- 08/2019
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für dormakaba c-lever pro

Inhaltszusammenfassung für dormakaba c-lever pro

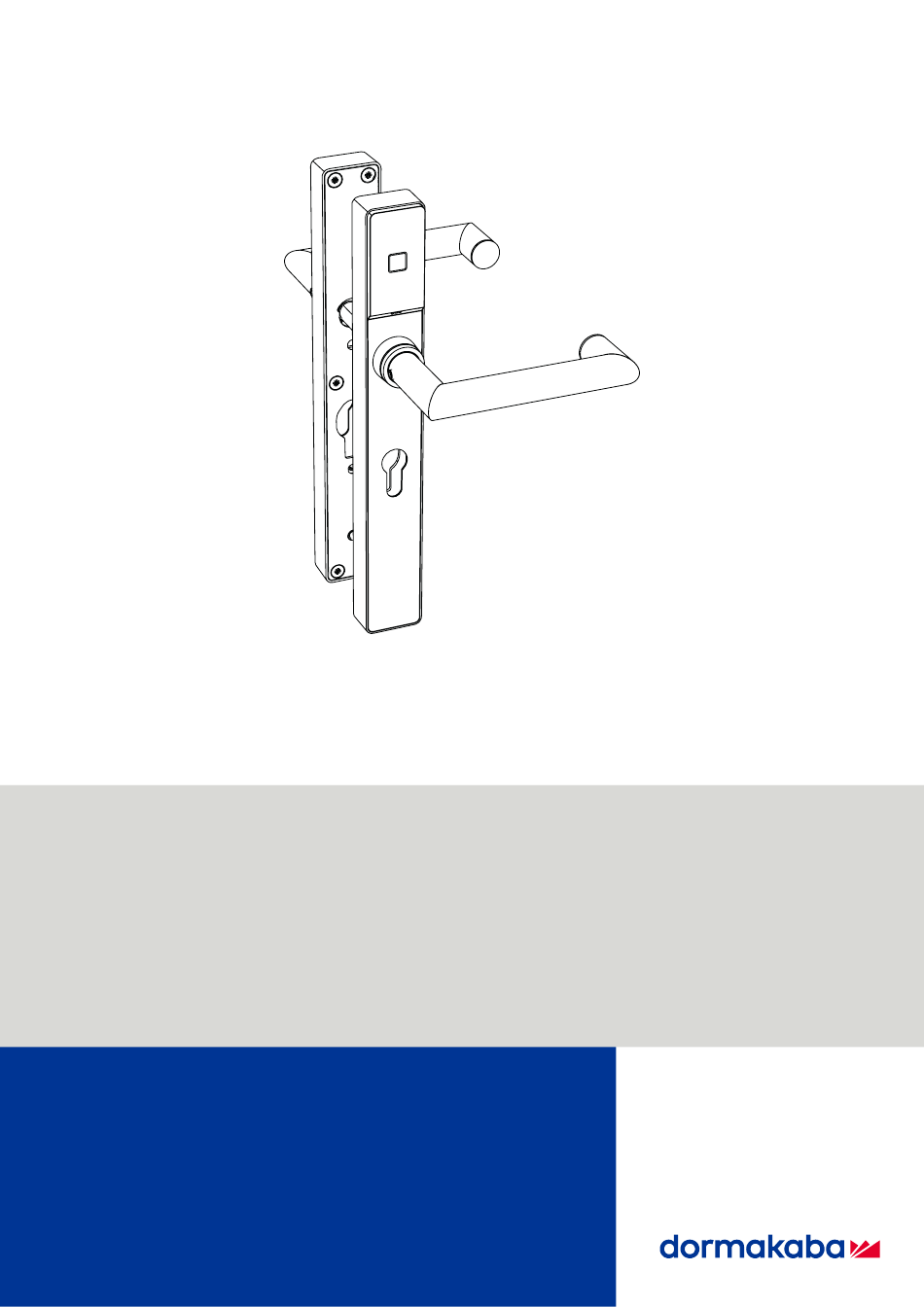

  • Seite 1 HAC Standard-Befestigung Technisches Handbuch - 08/2019...
  • Seite 2 Copyright © dormakaba 2019 Alle Rechte vorbehalten. Diese Dokumentation darf ohne schriftliche Genehmigung der dormakaba Schweiz AG auf keine Weise reprodu- ziert oder anderweitig weiterverwendet werden. Alle Namen und Logos von Produkten und Dienstleistungen Dritter sind Eigentum der jeweiligen Rechtsinhaber.

  • Seite 3: Inhaltsverzeichnis

    Installation  24 Installationsbedingungen  24 4.1.1 Allgemein  24 4.1.2 Türstärke  24 4.1.3 Einsteckschloss  24 c-lever durch c-lever pro ersetzen  24 Dückerdornüberstand  26 Befestigungslöcher bohren  27 4.4.1 Mit Bohrlehre / Türseite 1  27 4.4.2 Mit Bohrlehre / Türseite 2  28 4.4.3 Mit Bohrschablone / Türseite 1  29...
  • Seite 4 Reinigung  82 Service  83 12.1 Seriennummer  83 12.2 Batterien ersetzen  83 12.3 Batterie der TouchGo-Medien ersetzen  85 12.4 Programmer anschließen  86 12.5 Konfiguration und Traceback  87 12.6 Reset (INI-Reset)  87 12.6.1 INI-Reset mit Master-Medien  88 dormakaba c-lever pro - 08/2019...
  • Seite 5 Fehleranalyse Betrieb  100 13.2.2 Fehleranalyse Programmierung  101 Entsorgung / Deinstallation  102 14.1 Außerbetriebnahme / Deinstallation  102 14.2 Entsorgung  102 Verpackung/Rücksendung  103 15.1 Vorbereiten der Rücksendung  103 15.2 Komplettgeräte  103 15.3 Elektronische Baugruppen  103 15.4 Beschriftung  103 - 08/2019 dormakaba c-lever pro...

  • Seite 7: Zu Diesem Dokument

    Technisches Handbuch Zu diesem Dokument 1 Zu diesem Dokument Dieses Kapitel enthält Informationen für den fachgerechten Umgang mit diesem Dokument. 1.1 Gültigkeit Dieses Dokument beschreibt das Produkt: Produktbezeichnung: dormakaba c-lever pro Typen: 262... Variante: Standard-Befestigung Option TouchGo Produktbezeichnung: dormakaba c-lever pro...

  • Seite 8: Zielgruppe

    Service des Produkts. 1.4 Verfügbarkeit der Dokumente Ergänzende Dokumentationen stehen auf der dormakaba-Seite im Internet zur Verfügung. Die Handbücher befinden sich in einem geschützten Bereich (Extranet). Ein Zugriff ist über das Benutzerkonto geschulter Fachkräfte oder über ein temporäres Benutzerkonto möglich.
  • Seite 9 Technisches Handbuch Zu diesem Dokument Option Wireless • Planungsrichtlinie Wireless Option TouchGo • Betriebsanleitung dormakaba TouchGo c-lever • Systembeschreibung dormakaba TouchGo Option Mobile Access • Planungsrichtlinie Mobile Access - 08/2019 dormakaba c-lever pro...

  • Seite 10: Abkürzungen/Begriffsdefinition

    Handle below cylinder (Drücker unterhalb des Zylinders) Near Field Communication Bluetooth Bluetooth® Komponente c-lever pro Smartphone Gerät auf dem die dormakaba mobile access App installiert ist mobile access App dormakaba mobile access App Versatile Configuration Package Konfigurationspaket Symbole Akustisches Signal...

  • Seite 11: Gefahrenkategorien

    Sie helfen, das Produkt und dessen Funktionen optimal zu nutzen. 1.9 Symbole Je nach Gefahrenquelle werden für Gefahrenhinweise Symbole mit folgender Bedeutung ver- wendet. Gefahr allgemein Gefahr durch elektrischen Strom Explosionsgefahr Gefahr für elektronische Kompo- nenten durch elektrostatische Ent- ladung - 08/2019 dormakaba c-lever pro...

  • Seite 12: Grundlegende Sicherheitshinweise

    änderungen führen zum vollständigen Haftungsausschluss. Das Öffnen des Geräts führt zum vollständigen Haftungs- und Garantieausschluss. Davon ausgenommen ist das Ersetzen der Batterie. Die Beseitigung von Störungen und Wartungsarbeiten sind ausschließlich durch Fachkräfte durchzuführen (siehe Kapitel 1 Zielgruppe). dormakaba c-lever pro - 08/2019...

  • Seite 13: Esd-Schutzmaßnahmen

    Leiterplatten nur vor elektrostatischer Entladungsspannung am Körper. Es kann trotz- dem noch Schaden durch elektrostatische Entladungsspannung an der Kleidung entste- hen. • Ausgebaute Module ausschließlich in elektrostatisch abschirmenden, leitfähigen Schutz- beuteln transportieren und versenden. - 08/2019 dormakaba c-lever pro...

  • Seite 14: Umgang Mit Lithium-Batterien

    Lithium-Batterien nicht aufladen. 2.7 Fluchttüren, Brandschutz, Einsteckschlösser • Sicherstellen, dass die Regeln für Flucht- und Rettungswege eingehalten werden. • Sicherstellen, dass bei Brandschutztüren die lokalen Vorgaben eingehalten werden. • Sicherstellen, dass nur normierte Einsteckschlösser verwendet werden. dormakaba c-lever pro - 08/2019...

  • Seite 15: Produktbeschreibung

    Dieses Kapitel gibt einen Überblick über das Produkt und liefert Informationen zu technischen Daten. 3.1 Übersicht Der c-lever pro ist ein elektronischer Türbeschlag. Der Außenbeschlag enthält eine Antenne und eine Mechatronikeinheit (Kupplungseinheit). Nach der Identifikation eines berechtigten Mediums kann die Tür manuell geöffnet werden. Die Zutrittsberechtigung wird optisch und optional auch akustisch signalisiert.
  • Seite 16 Verbindung zum Funkmodul Die Systemsoftware bestimmt die unterstützten Funktionen. Siehe Kapitel In Mobile-Access-Anwendungen erfolgt der Zutritt mit Hilfe eines Smartphones. Mit Zutritts- berechtigung kann das Schloss/die Tür manuell geöffnet werden. Die Zutrittsberechtigung wird optisch und akustisch signalisiert. dormakaba c-lever pro - 08/2019...

  • Seite 17: Aufbau

    Schrauben M5 (2 Stück) mit Drücker außen Spezial-Unterlagsscheiben (2 Stück) Verlängerungen (2 Stück) Rahmen Batteriehalter Batterien Typ AA Lithium (2 Stück) Rückplatte mit Schrauben Option TouchGo Kunststoffhülse für Drückerdorn Kunststoffhülse für Kupplungsdorn (Wird montiert ausgeliefert) (Wird montiert ausgeliefert) - 08/2019 dormakaba c-lever pro...

  • Seite 18: Lieferumfang

    RZ 94 AU 90 PZ 70, 72, 78 RZ 74, 78 Blind PZ 98, SK 105 PZ 85, 88, 90, 92 RZ 94 PZ 70, 72R, 78 RZ74, 78 Blind In diesem Dokument beschriebene Version dormakaba c-lever pro - 08/2019...
  • Seite 19 Japanisch Rundprofil Das vorliegende Dokument beschreibt die Version PZ. Übersicht Zylinderabstützung (Option) Pos. Zylinderabstützung Profil LM (Lochmittelabbstand, Lochdistanz) (mm) 72, 78 74, 94 70, 78, 85, 90 72, 88, 92 In diesem Dokument beschriebene Version - 08/2019 dormakaba c-lever pro...

  • Seite 20: Technische Daten

    Batterien redu- ziert werden. Luftfeuchtigkeit 0% – 95% rH, nicht konden- sierend Klima Nicht geeignet für Einsatz in stark korrosiver Atmosphäre (Chlor, Ammoniak). Räume Nicht in explosionsgefährde- ter Umgebung einsetzbar. Medientechnologie RFID LEGIC advant dormakaba c-lever pro - 08/2019...
  • Seite 21 0432 - BPR - 0005 (Dorma) Schutzklasse EN1906 Klasse 0 Gebrauchsklasse EN1906 Klasse 4 Zyklen Lebensdauer der Batterie bei ca. 150‘000 Zyklen (Konfigu- Die Konfiguration beeinflusst 20 °C ration: Whitelist ohne akusti- die Lebensdauer der Batterie sche Signale) - 08/2019 dormakaba c-lever pro...

  • Seite 22: Abmessungen

    Produktbeschreibung Technisches Handbuch 3.4.1 Abmessungen 39,8 21,1 39,8 ø8 ±42° ø8 21,1 53,6 21,1 53,6 ø8 ±42° ø8 21,1 dormakaba c-lever pro - 08/2019...

  • Seite 23: Konformität

    3.5 Systemvoraussetzungen Firmware/Systemsoftware Funktion Firmware Systemsoftware Kaba exos 9300 MATRIX Mobile Siehe Kapitel Gültig- ab Version 4.0.73 MATRIX Professional Access keit > Option Mobile ab Version 3.2.x, mit Option Access Mobile Access - 08/2019 dormakaba c-lever pro...

  • Seite 24: Installation

    Sicherstellen, dass ein Einsteckschloss mit Wechselfunktion verwendet wird. Einsteckschlösser mit Wechselfunktion ermöglichen das mechanische Öffnen durch den Schließzylinder. 4.2 c-lever durch c-lever pro ersetzen Erneuerungsplatte • Hinterlässt der zu ersetzende c-lever im oberen Bereich an der Tür Spuren, kann eine Er- neuerungsplatte verwendet werden.
  • Seite 25 Maß in der Tabelle vergleichen. c-lever pro Ohne Erneuerungsplatte Mit Erneuerungsplatte Minimaler Zylinderüberstand B: 2,7 mm* 4,2 mm* • Unterschreitet der gemessene Zylinderüberstand B das *Mindestmaß auf der Innen- oder Aussenseite, muss der Schießzylinder ersetzt werden. - 08/2019 dormakaba c-lever pro...

  • Seite 26: Dückerdornüberstand

    46 – 70 46 – 63 HC, HO, HQ 46 – 50 46 – 71 46 – 92 46 – 50 46 – 85 46 – 72 46 – 46 KD abgewinkelt 46 – 56 dormakaba c-lever pro - 08/2019...

  • Seite 27: Befestigungslöcher Bohren

    6. Hinweis: Nicht durch die Tür bohren! Das Befestigungsloch Ø13 mm bis zur Schlosstasche bohren. ø13 mm ø9 mm Das Befestigungsloch Ø9 mm bis zur Schlosstasche bohren. 8. Bohrlehre und Schraubzwinge entfernen. Schlosstasche reinigen. 10. Einsteckschloss einsetzen. - 08/2019 dormakaba c-lever pro...

  • Seite 28: Mit Bohrlehre / Türseite

    Führungsstift für den Zylinder und Stift für den Drückerdorn entfernen. Einsteckschloss ausbauen. Das Befestigungsloch Ø13 mm bis zur Schlosstasche bohren. ø13 mm ø9 mm Das Befestigungsloch Ø9 mm bis zur Schlosstasche bohren. 8. Bohrlehre und Schraubzwinge entfernen. Schlosstasche reinigen. 10. Einsteckschloss einsetzen. dormakaba c-lever pro - 08/2019...

  • Seite 29: Mit Bohrschablone / Türseite

    ð Bohrungen für die Befestigungslöcher sind auf dem Türblatt markiert. Einsteckschloss ausbauen. 5. Hinweis: Nicht durch die Tür bohren! Das Befestigungsloch Ø13 mm bis zur Schlosstasche bohren. ø13 mm ø9 mm Das Befestigungsloch Ø9 mm bis zur Schlosstasche bohren. Schlosstasche reinigen. 8. Einsteckschloss einsetzen. - 08/2019 dormakaba c-lever pro...

  • Seite 30: Mit Bohrschablone / Türseite

    Das Befestigungsloch Ø13 mm bis zur Schlosstasche bohren. ø13 mm ø9 mm Das Befestigungsloch Ø9 mm bis zur Schlosstasche bohren. Schlosstasche reinigen. 8. Einsteckschloss einsetzen. ð Die Befestigungslöcher für den Beschlag sind auf beiden Seiten der Tür gebohrt. dormakaba c-lever pro - 08/2019...

  • Seite 31: Befestigungslöcher Bohren (Nach Maßzeichnung)

    Die Bohrungen auf der Außen- und der In- nenseite der Tür markieren. • Das Schloss entfernen. • Die benötigten Befestigungslöcher boh- ren. • Die Schlosstasche reinigen. • Das Schloss einsetzen. A = Drückerachse Maßstab bei Druck auf DIN A4: ca. 75% - 08/2019 dormakaba c-lever pro...

  • Seite 32: Zylinderabstützung Installieren

    Die Überwurfmutter in Richtung Drücker schieben (2.) • Sicherstellen, dass durch die nachfolgenden Handlungen die Abdeckung der Antenne nicht zerkratzt wird. • Die Abdeckung unten aus der Nut schieben (3.), leicht nach vorne ziehen (4.) und aus- schwenken (5.). dormakaba c-lever pro - 08/2019...

  • Seite 33: Zylinderabstützung Einfahren

    Technisches Handbuch Installation 4.5.2 Zylinderabstützung einfahren • Den Außenbeschlag auf eine Unterlage legen. • Die Zylinderabstützung wie abgebildet in der Rahmen einfahren (1. - 2.). • Die Zylinderabstützung in den Rahmen schwenken (3.). - 08/2019 dormakaba c-lever pro...

  • Seite 34: Zylinderabstützung Positionieren

    Die Zylinderabstützung leicht anheben (1.), verschieben (2.) und an der gewünschten Posi- tion in die Nase (blau) einfahren (3.). Beispiel mit Lochmittelabstand 88 mm: 4.5.4 Abdeckung einsetzen • Sicherstellen, dass durch die nachfolgenden Handlungen die Abdeckung der Antenne nicht zerkratzt wird. • Die Abdeckung ausrichten (1.). dormakaba c-lever pro - 08/2019...
  • Seite 35 Nut einfahren (4.). ACHTUNG Beschädigung der Überwurfmutter Beim Verschieben und Festziehen der Überwurfmutter darf diese den Gewindestift nicht be- rühren. • Die Überwurfmutter in Richtung Rahmen schieben. • Mithilfe des Multitools die Überwurfmutter festziehen. - 08/2019 dormakaba c-lever pro...

  • Seite 36: Außenbeschlag Vorbereiten

    Installation Technisches Handbuch 4.6 Außenbeschlag vorbereiten • Die Rückplatte entfernen. • Am Drücker die Stiftschraube lösen. • Am Drücker die Stiftschraube lösen. • Den Drücker ausrichten. dormakaba c-lever pro - 08/2019...

  • Seite 37: Drücker Montieren

    Sicherstellen, dass durch die nachfolgenden Handlungen die Abdeckung der Antenne nicht zerkratzt wird. • Die Überwurfmutter mit wiederlösba- rem Schraubensicherungs-Klebstoff si- chern. • Die Überwurfmutter ohne O-Ring auf den Beschlag schrauben (ca. 1 Umdre- hung). • Den Drücker einstecken. - 08/2019 dormakaba c-lever pro...
  • Seite 38 Die Abdeckung ausrichten (1.). • Die Abdeckung in der abgebildeten Reihenfolge (2.-3.) verschieben und in die Nut einfah- ren (4.). • Überwurfmutter ohne O-Ring: Die Überwurfmutter mit wiederlösbarem Schraubensiche- rungs-Klebstoff sichern. • Mithilfe des Multitools die Überwurfmutter festziehen. dormakaba c-lever pro - 08/2019...

  • Seite 39: Richtungsgeber Und Drückerdorn Einsetzen

    Kupplungseinheit stecken. Kupplungseinheit stecken. Den Drückerdorn mit dem Gewinde- Den Drückerdorn mit dem Gewinde- stift festschrauben. stift festschrauben. ** Option TouchGo: Sicherstellen, dass auf dermit ** markierten Seite des Drückerdorns kei- ne Nut vorhanden ist. - 08/2019 dormakaba c-lever pro...

  • Seite 40: Kupplungseinheit Einsetzen Und Anschliessen

    Die Kupplungseinheit leicht gegen den Drücker drücken und gleichzeitig den Gewindestift des Außendrückers festschrauben. Die Kupplungseinheit ist eingebaut und im Außenbeschlag befestigt. • Den Stecker der Kupplungseinheit in die weiße Buchse stecken (1.). • Das Antennenkabel in die schwarze Buchse stecken (2.). dormakaba c-lever pro - 08/2019...
  • Seite 41 Technisches Handbuch Installation • Das Antennenkabel durch die Rückplatte führen. • Die Rückplatte aufstecken. - 08/2019 dormakaba c-lever pro...

  • Seite 42: Außenbeschlag Installieren

    (Stulpschraube) eingeschraubt, aber noch nicht festgeschraubt Vorgehen • Das Antennenkabel durch die Befestigungsbohrung der Tür führen (1.). • Den Außenbeschlag auf die Außenseite der Tür setzen (2.). -> Der Außenbeschlag ist in die Tür gesteckt, aber noch nicht befestigt. dormakaba c-lever pro - 08/2019...

  • Seite 43: Schraubenlänge Bestimmen

    Mithilfe der Tabelle die Schraubenlänge und die Anzahl der Verlängerungen bestimmen. Klemmlänge* (mm) Schraubenlänge Anzahl M5 x Verlängerungen 30 mm 45 mm 60 mm 40 mm 50 mm 60 mm *Klemmlänge = Türstärke + Dicke der Erneuerungplatte(n) - 08/2019 dormakaba c-lever pro...

  • Seite 44: Innenbeschlag Vorbereiten

    Mit Schließzylinder: Bei Bedarf die Zylinderbefestigungsschraube (Stulpschraube) lockern. • Die Abdeckung aus der Nut schieben (1.), leicht nach vorne ziehen (2.) und abdrehen (3.). Ist der c-lever pro bereits programmiert, geht die Einstellung der Uhr ca. 45 Sekunden nach dem Entfernen der Batterie verloren. •...
  • Seite 45 Technisches Handbuch Installation • Die Kunststoffabdeckung an den Pfeilen in Richtung Drücker ziehen (2.). • Die Kunststoffabdeckung abheben (3.). Option Taster: • Eine Fotografie des auszubauenden Teils und der angeschlossenen Kabel erstellen. • Den Taster ausbauen. - 08/2019 dormakaba c-lever pro...
  • Seite 46 Installation Technisches Handbuch • Den Drücker ausrichten. dormakaba c-lever pro - 08/2019...

  • Seite 47: Innenbeschlag Installieren

    Mit Schließzylinder: Der Schließzylinder ist ins Einsteckschloss gesteckt und die Zylinderbe- festigungsschraube (Stulpschraube) eingeschraubt, aber noch nicht festgeschraubt. Vorgehen • Das Antennenkabel durch den Innenbeschlag führen (1). • Den Innenbeschlag auf den Drückerdorn (und den Schließzylinder) stecken (2). • Die Spezial-Unterlagsscheiben auf die Schrauben stecken. - 08/2019 dormakaba c-lever pro...
  • Seite 48 • Den Außenbeschlag ausrichten und festschrauben (maximales Anzugsdrehmoment: 2,5±0,5 Nm). • Das Antennenkabel einstecken. Option Taster: • Das elastische Element zusammendrücken und gleichzeitig den Taster einbauen. • Die Kabel an den fotografisch festgehaltenen Stellen verlegen. dormakaba c-lever pro - 08/2019...
  • Seite 49 Option Wireless / Taster: Kunststoffabdeckung einsetzen • Die Abdeckung abdrehen (1.). • Die Kunststoffabdeckung (2.) in den Rahmen stecken. Batteriehalter einsetzen • Den Batteriehalter einführen (1.), in Richtung Drücker drücken (2.) und gleichzeitig in den Rahmen schwenken (3.). - 08/2019 dormakaba c-lever pro...
  • Seite 50 Mithilfe des Multitools die Überwurfmutter festziehen. • Die Abdeckung loslassen. • Am Drücker den Gewindestift festziehen. Option TouchGo: Maximales Anzugsdrehmo- ment: 1,0 Nm • Die Zylinderbefestigungsschraube (Stulpschraube) festschrauben. • Funktionskontrolle durchführen, siehe Bedienung [} 8]. • Am Außenbeschlag die Schutzfolie abziehen. dormakaba c-lever pro - 08/2019...

  • Seite 51: Installation Überprüfen

    Nach der Installation und nach Service- und Wartungsarbeiten folgende Überprüfungen durchführen: • Sicherstellen, dass das Gerät und das Einsteckschloss mechanisch korrekt installiert sind. • Sicherstellen, dass das Gerät und das Einsteckschloss korrekt funktionieren. • Nach der Programmierung: Funktionskontrolle durchführen, siehe Bedienung [} 8]. - 08/2019 dormakaba c-lever pro...

  • Seite 52: Demontage

    • Die Abdeckung aus der Nut schieben (1.), leicht nach vorne ziehen (2.) und abdrehen (3.). • Den Batteriehalter in die abgebildete Richtung drücken (1.) und gleichzeitig nach vorne schwenken (2.). • Das Antennenkabel ausstecken. dormakaba c-lever pro - 08/2019...
  • Seite 53 Quetsch- und Schergefahr von Kabeln durch unsachgemäße Demontage. Die Kabel so demontieren, dass eine Quetsch- oder Schergefahr ausgeschlossen ist. • Die Schrauben lösen und zusammen mit den Spezial-Unterlagsscheiben entfernen. • Den Innenbeschlag vom Drückerdorn (und Schließzylinder) abziehen. Der Innenbeschlag ist demontiert. - 08/2019 dormakaba c-lever pro...

  • Seite 54: Außenbeschlag Demontieren

    Den Stecker der Kupplungseinheit aus der weißen Buchse ziehen (1.). • Das Antennenkabel von der schwarzen Buchse abziehen (2.). • Den Gewindestift des Außendrückers lösen. • Die Kupplungseinheit vom Außenbeschlag abziehen. • Den Gewindestift lösen und den Drückerdorn abziehen. dormakaba c-lever pro - 08/2019...

  • Seite 55: Konfigurieren

    Im übergeordneten System die Bluetooth Signalstärke einstellen und mit Hilfe des Pro- grammer auf das Gerät übertragen. • Geräte mit wireless Anbindung: Im übergeordneten System die Bluetooth Signalstärke einstellen und via wireless Gate- way auf das Gerät übertragen. Siehe auch Planungsrichtline Mobile Access. - 08/2019 dormakaba c-lever pro...

  • Seite 56: Komponente Programmieren / Konfigurieren

    Mobile Access Geräte: Nach dem Übertragen der Konfiguration mit dem Programmer: Das Gerät für Mobile Access initialisieren, siehe Kapitel Initialisieren des Geräts für Mobile Access [} 7]. • TouchGo-Produkte: siehe Kapitel TouchGo-Produkte programmieren [} 6.4] • evolo smart: Die App führt den Benutzer durch den Vorgang. dormakaba c-lever pro - 08/2019...

  • Seite 57: Programmieren Mit Systemsoftware Und Programmer

    6.4 TouchGo-Produkte programmieren Programmieren von TouchGo-Produkten mit RCID Produkte mit nur RCID Firmware c-lever pro TouchGo E110 Siehe: Betriebsanleitung dormakaba c-lever TouchGo Programmieren von TouchGo-Produkten mit RFID Produkte mit RFID und RCID Firmware c-lever pro TouchGo E310 Siehe Kapitel Methoden zur Programmierung und Konfigurierung [} 6.2].

  • Seite 58: Master-Medien

    Kapitel "Alle durch Master-B vergebenen Zutrittsberechtigungen aufheben". • Den weiterhin gültigen Benutzermedien Zutrittsberechtigungen erteilen (in Whitelist ein- tragen), siehe Kapitel "Zutrittsberechtigungen erteilen". • Das Vorgehen an allen Komponenten, an denen das verlorene Medium Zutritt hat, wieder- holen. dormakaba c-lever pro - 08/2019...

  • Seite 59: Programmierstrukturen

    Summe = 4000: Maximale Anzahl Benutzer ist erreicht. 6.7.2 B-Struktur Master-B Benutzermedien Master-B: • Vergabe und Entzug von Zutrittsberechtigungen • Weitere Anwendungen, siehe nachfolgende Kapitel Benutzermedien: • Maximal 4000 Benutzermedien • Die Verteilung der Benutzer auf mehrere Master-B ist nicht möglich. - 08/2019 dormakaba c-lever pro...

  • Seite 60: Programmieren Mit Medien

    Master-Medium (A oder B) ca. 1 s 1x kurz vor die Antenne halten. Beep -> Grün leuchtet. -> 1 kurzes Signal ertönt. -> Grün erlischt. -> Das vorgehaltene Master-Medi- um wurde als oberstes Master- Medium eingetragen. oder Beep dormakaba c-lever pro - 08/2019...

  • Seite 61: A/B Struktur Anlegen

    -> Die A/B Struktur ist angelegt. Bei Bedarf weitere Master-B vor- halten. Master-A ca. 1 s vor die Antenne 1x lang halten. Beeeep -> Grün leuchtet. -> 1 langes Signal ertönt. -> Grün erlischt. - 08/2019 dormakaba c-lever pro...

  • Seite 62: Zutrittsberechtigungen Erteilen

    Whitelist eintragen: Beep Den Handlungschritt 2 wiederholen. Master-B ca. 1 s vor die Antenne 1x lang halten. Beeeep -> Grün leuchtet. -> 1 langes Signal ertönt. -> Grün erlischt. -> Die Änderungen wurden übenommen. dormakaba c-lever pro - 08/2019...
  • Seite 63 Technisches Handbuch Komponente Programmieren / Konfigurieren Bei Bedarf mit weiteren Master-B Zutrittsberechtigungen erteilen. - 08/2019 dormakaba c-lever pro...

  • Seite 64: Einzelne Zutrittsberechtigungen Aufheben

    Komponente keinen Zutritt. Bei Bedarf weitere Benutzermedien vorhalten. Master-B ca. 1 s vor die Antenne 1x lang halten. Beeeep -> Grün leuchtet. ->1 langes Signal ertönt. -> Grün erlischt. -> Die Änderungen wurden übenommen. dormakaba c-lever pro - 08/2019...

  • Seite 65: Master-B Aus Der Komponente Löschen

    Bei Bedarf weitere Master-B vor- halten. 10 s Master-A ca. 1 s vor die Antenne 1x lang halten. Beeeep -> Grün leuchtet. -> 1 langes Signal ertönt. -> Grün erlischt. -> Die Änderungen wurden übenommen. - 08/2019 dormakaba c-lever pro...

  • Seite 66: Alle Durch Master-B Vergebenen Zutrittsberechtigungen Aufheben

    Signale ertönen.) Vor Firmware Version -> Grün erlischt. 42xx: -> Alle durch den Master-B verge- 10 s 2x kurz benen Zutrittsrechte wurden auf- gehoben. 6.8.7 INI-Reset mit Master-Medien Siehe Kapitel "Service" > "INI-Reset mit Master-Medien" dormakaba c-lever pro - 08/2019...

  • Seite 67: Initialisieren Des Geräts Für Mobile Access

    Smartphone die VCP-Datei herunter. • 'Senden' auswählen. • Das Passwort für die VCP-Datei eingeben. • Das Smartphone vor das Lesegerät halten. Signalisierung / Anzeige Gerät / Antenne Smartphone Während der Datenübertra- • Grün leuchtet. gung: - 08/2019 dormakaba c-lever pro...
  • Seite 68 Nach nicht erfolgreicher In- • 1 kurzes akustisches Si- • itialisierung: gnal ertönt. • Rot leuchtet kurz. • 1 langes akustisches Si- gnal ertönt. • Rot leuchtet kurz. • 1 kurzes akustisches Si- gnal ertönt. dormakaba c-lever pro - 08/2019...

  • Seite 69: Bedienung

    Produkte mit RCID Firmware Verwendete Datenübertragung TouchGo c-lever pro E310 RCID TouchGo c-lever pro E110 RCID Siehe: Betriebsanleitung dormakaba c-lever TouchGo Bedienen von TouchGo-Produkten mit RFID Produkte mit RFID Firmware Verwendete Datenübertragung TouchGo c-lever pro E310 RFID Siehe nachfolgende Kapitel.
  • Seite 70 Beim Versuch, mit unberechtigten Benutzermedien Zutritt zu erlan- gen, wird 4x kurz akustisch und 4x kurz rot signalisiert. Beep Beep Beep Beep Legende: Sofern die Funktion(en) mit dem Programmer 1460 oder der Systemsoftware aktiviert wurden. dormakaba c-lever pro - 08/2019...

  • Seite 71: Öffnen Mit Smartphone

    Hinweis: Die Öffnungszeit ist begrenzt. Nach Ablauf der Öffnungszeit schließt das Gerät au- tomatisch. Die Öffnungszeit beträgt bei Auslieferung ca. 6 s. Die Öffnungszeit kann mit dem Programmer 1460 oder im übergeordneten System geändert werden. • Das Schloss durch Drücken des Türdrückers betätigen. - 08/2019 dormakaba c-lever pro...

  • Seite 72: Modul

    S-Modul Technisches Handbuch 9 S-Modul Siehe auch Produktbeschreibung > Übersicht > Option S-Modul. Mögliche Positionen des S-Moduls: S-Modul Falls vorhanden: Batteriehalter dormakaba c-lever pro - 08/2019...

  • Seite 73: Funktionalität S-Modul

    Die Funktionalität S-Modul ist mit einer Selbstlern-Funktion ausgestattet. Beim Initialisieren (INI-Reset) des Geräts wird die zurzeit anliegende Stellung des Kontakts als Ausgangsstellung interpretiert. Ändert die Stellung der Kontakts, wird das unter „Aktivierung“ programmierte Verhalten aktiviert. Dadurch kann ein Schließer- oder Öffner-Kontakt definiert werden. - 08/2019 dormakaba c-lever pro...

  • Seite 74: Installationsschema (Beispiel Ohne Touchgo)

    9.2 Installationsschema (Beispiel ohne TouchGo) 230 V 230 V 12-24 VAC 12-24 VDC Pos. Stromversorgung Sicherheitstransformator* Schaltnetzteil* S-Modul Kontakt Beispiele: Schalter, Taster, Zeitschalter oder Gebäudeleitsystem (Alarmanlage) Installationsleitungen Stromversorgungsleitung Leitung zu Kontakt Tür A Tür B Siehe Technische Daten dormakaba c-lever pro - 08/2019...

  • Seite 75: Installationsschema (Beispiel Mit Touchgo)

    9.3 Installationsschema (Beispiel mit TouchGo) LINE LINE 12-24 VAC 230 V Pos. Stromversorgung Sicherheitstransformator* Filter FN2060-1 S-Modul Installationsleitungen Stromversorgungsleitung Leitung zu Kontakt Kontakt Beispiele: Schalter, Taster, Zeitschalter oder Gebäudeleitsystem (Alarmanlage) Tür A Tür B Siehe Technische Daten - 08/2019 dormakaba c-lever pro...

  • Seite 76: Installationsleitungen

    Eine Fotografie des S-Moduls und der am S-Modul angeschlossenen Kabel erstellen. • Mithilfe des Multitools (3) die 2 Laschen (1) in Richtung Rahmen drücken und gleichzeitig das S-Modul (2) ausbauen. • Das S-Modul-Kabel durch die Rückplatte führen. dormakaba c-lever pro - 08/2019...
  • Seite 77 Das S-Modul-Kabel (6) wie abgebildet verlegen. • Die weiteren Kabel an den ursprünglichen Stellen verlegen. • Das S-Modul - erst auf der Seite A dann auf der Seite B - an der ursprünglichen Stelle in den Rahmen stecken. - 08/2019 dormakaba c-lever pro...
  • Seite 78 Die freigelegte Abschirmung (5) mithilfe des Kupfer-Klebebands (8) mit dem Rahmen oder der Rückplatte verbinden. • Falls vorhanden: Den Batteriehalter einsetzen. Siehe Kapitel Innenbeschlag installieren > Batteriehalter einsetzen. • Die Abdeckung montieren. Siehe Kapitel Innenbeschlag installieren > Abdeckung montie- ren. dormakaba c-lever pro - 08/2019...

  • Seite 79: Türüberwachung

    Positionen der Anschlussplatine 10.1 Anschlüsse 6 5 4 3 2 1 1 2 3 4 5 6 Position: A Position: B und C Pos. Rahmenkontakt (Frame) Riegelkontakt (Einsteckschloss) (Bolt) Zylinderkontakt (Einsteckschloss) (Cyl) Verbindung zum Funkmodul - 08/2019 dormakaba c-lever pro...

  • Seite 80: Anschlussplatine Installieren

    Anschlussplatine (2) ausbauen. • Die Kabel durch die Rückplatte führen. • Das Antennenkabel durch den Innenbeschlag führen, siehe Kapitel Innenbeschlag installie- ren. • Den Innenbeschlag auf den Drückerdorn schieben. • Die Kabel auf die benötigten Längen kürzen. dormakaba c-lever pro - 08/2019...
  • Seite 81 Die Anschlussplatine (2) rastet in den 2 Laschen (3) ein. • Falls vorhanden: Den Batteriehalter einsetzen. Siehe Kapitel Innenbeschlag installieren > Batteriehalter einsetzen. • Die Abdeckung montieren. Siehe Kapitel Innenbeschlag installieren > Abdeckung montie- ren. - 08/2019 dormakaba c-lever pro...

  • Seite 82: Wartung

    Es dürfen nur Desinfektionsmittel verwendet werden, welche explizit zur Reinigung empfindli- cher Metall- und Kunstoffoberflächen vorgesehen sind. Das Verwenden nicht geeigneter Reini- gungsmittel oder Methoden kann die Oberflächen der Komponenten beschädigen. Oberfläche mit einem weichen und feuchten Tuch reinigen. dormakaba c-lever pro - 08/2019...

  • Seite 83: Service

    Mithilfe des Multitools die Überwurfmutter des Innenbeschlags lösen (>360°). >360° • Mit Schließzylinder: Bei Bedarf die Zylinderbefestigungsschraube (Stulpschraube) lockern. • Die Abdeckung aus der Nut schieben (1.), leicht nach vorne ziehen (2.) und abdrehen (3.). - 08/2019 dormakaba c-lever pro...
  • Seite 84 Die gebrauchten Batterien entfernen. • Unter Beachtung der Polarität die neuen Batterien einsetzen. • Den Batteriehalter einführen (1.), in Richtung Drücker drücken (2.) und gleichzeitig in den Rahmen schwenken (3.). • Falls vorhanden: Die Kontaktschutzfolie entfernen. dormakaba c-lever pro - 08/2019...

  • Seite 85: Batterie Der Touchgo-Medien Ersetzen

    Die hervorstehende Abdeckung gegen den Rahmen drücken (5) und gedrückt halten. • Mithilfe des Multitools die Überwurfmutter festziehen. • Die Abdeckung loslassen. • Funktionskontrolle durchführen, siehe Bedienung [} 8]. 12.3 Batterie der TouchGo-Medien ersetzen Siehe Betriebsanleitung dormakaba c-lever TouchGo - 08/2019 dormakaba c-lever pro...

  • Seite 86: Programmer Anschließen

    Service Technisches Handbuch 12.4 Programmer anschließen • c-lever und Programmer mithilfe des Programmerkabels und des Adapters (1355-42B) für das Programmierkabel (grau) verbinden. dormakaba c-lever pro - 08/2019...

  • Seite 87: Konfiguration Und Traceback

    Für ein korrektes Zeitmanagement muss das Gerät die aktuelle Uhrzeit und das aktuelle Da- tum enthalten. c-lever pro mit Funkmodul und aktivierter Wireless-Option: Die Konfiguration, die Aktualisierung (z. B. die Uhrzeit) und das Auslesen des Tracebacks er- folgen via Wireless Gateway durch die Systemsoftware.

  • Seite 88: Ini-Reset Mit Master-Medien

    10 s: halten. Beep 1x lang, -> Grün leuchtet. Beep 1x kurz, -> Nebenstehende Signale ertönen. nach 15 s, -> Nach 15 s wird der INI-Reset aus- 2x kurz geführt. -> Grün erlischt. 15 s dormakaba c-lever pro - 08/2019...

  • Seite 89: Reset Mit Programmer 1460

    Programmer mithilfe des Programmerkabels und des Adapters (1355-42B) für das Programmierkabel (grau) verbinden. 12.6.2.2 Reset durchführen • Ein berechtigtes Benutzermedium oder Master-Medium vor die Antenne halten. • Am Programmer das Menü Einstellungen öffnen. • Aktuator wählen. INI-Reset wählen. • • Ja wählen. - 08/2019 dormakaba c-lever pro...
  • Seite 90 Service Technisches Handbuch Nach erfolgreichem Reset ertönen zwei Signale. Die Betriebsanleitung des Programmer enthält eine detailliere Beschreibung. dormakaba c-lever pro - 08/2019...

  • Seite 91: Reset Mit Pinzette

    Mithilfe des Multitools die Überwurfmutter des Innenbeschlags lösen (>360°). >360° • Mit Schließzylinder: Bei Bedarf die Zylinderbefestigungsschraube (Stulpschraube) lockern. • Die Abdeckung aus der Nut schieben (1.), leicht nach vorne ziehen (2.) und abdrehen (3.). - 08/2019 dormakaba c-lever pro...
  • Seite 92 Die Abdeckung in der abgebildeten Reihenfolge (2.-3.) verschieben und in die Nut einfah- ren (4.). -> Die Abdeckung steht auf der der Nut gegenüberliegenden Seite hervor. • Die hervorstehende Abdeckung gegen den Rahmen drücken (5) und gedrückt halten. dormakaba c-lever pro - 08/2019...

  • Seite 93: Firmware-Update

    Technisches Handbuch Service • Mithilfe des Multitools die Überwurfmutter festziehen. • Die Abdeckung loslassen. 12.7 Firmware-Update Siehe Bedienungsanleitung Programmer 1460. - 08/2019 dormakaba c-lever pro...

  • Seite 94: Notöffnung

    Den Drücker betätigen und die Tür öffnen. • Am Gerät die Batterien ersetzen, siehe Kapitel Batterien ersetzen. • Das Gerät und die externe Stromversorgung trennen. • Die Uhrzeit einstellen. • Funktionskontrolle durchführen, siehe Kapitel Bedienung. dormakaba c-lever pro - 08/2019...

  • Seite 95: Antenne Ersetzen

    Den Außenbeschlag demontieren (die Kupplung muss nicht ausgebaut werden). [} 4.15.2] • Die beiden mittleren Laschen nach aussen drücken und gleichzeitig die Platine anheben. • Auf der einen Seite die beiden Laschen nach innen drücken und gleichzeitig die Antenne aus dem Rahmen schieben. - 08/2019 dormakaba c-lever pro...
  • Seite 96 Die Antennenplatine gegen die Antenne drücken. • Sicherstelllen, daß die Antennenplatine auf der Antenne einschnappt. • Den Stecker der Kupplungseinheit in die weiße Buchse stecken (1.). • Das Antennenkabel in die schwarze Buchse stecken (2.). dormakaba c-lever pro - 08/2019...
  • Seite 97 Technisches Handbuch Service • Das Antennenkabel durch die Rückplatte führen. • Die Rückplatte aufstecken. • Den Außenbeschlag installieren. [} 4.10.1] • Den Innenbeschlag installieren. [} 4.13.1] - 08/2019 dormakaba c-lever pro...

  • Seite 98: Fehlerbehebung

    E-Modul INI-Reset ausführen nicht programmieren miert Master Medium wird nicht — — Antenne nicht mit E-Modul Verbindung bzw. Stromver- erkannt verbunden sorgung herstellen Keine Stromversorgung Andere Fehler 3x kurz 1x kurz Unbeabsichtigter Neustart — 1x kurz dormakaba c-lever pro - 08/2019...
  • Seite 99 Komponente nicht quittiert Tür immer offen: Tür öffnet — — Uhrzeit vom E-Modul fehlt Uhr stellen, Programmierung oder schließt nicht zum pro- oder ist nicht korrekt einge- prüfen grammierten Zeitpunkt stellt Kupplungseinheit tauschen Programmierung fehlerhaft - 08/2019 dormakaba c-lever pro...

  • Seite 100: Fehleranalyse Touchgo-Anwendungen

    Gerät ist im Office- ist permanent einge- oder Pass-Modus, De- kuppelt fekt im Gerät Der äußere Drücker 1x kurz 1x grün Gerät erkennt berech- Distanz zwischen Benut- kuppelt ungewollt ein tigtes Benutzermedi- zermedium und Gerät vergrößern dormakaba c-lever pro - 08/2019...

  • Seite 101: Fehleranalyse Programmierung

    1x lang grün per- Maximale Anzahl der pro- Sicherstellen, dass im Schließ- manent, grammierbaren Medien ist plan die Anzahl programmier- solange erreicht ter Medien nicht überschritten Medium in Reich- weite, da- nach 1x rot - 08/2019 dormakaba c-lever pro...

  • Seite 102: Entsorgung / Deinstallation

    Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Entsorgung in Deutschland: Die dormakaba EAD GmbH übernimmt nach Nutzungsbeendigung die ordnungsgemäße Ent- sorgung der gelieferten Ware entsprechend den gesetzlichen Regelungen (ElektroG- Gesetz in Deutschland). Anfallende Transportkosten ins Herstellerwerk sind vom Besitzer des Elektro- altgerätes zu tragen.

  • Seite 103: Verpackung/Rücksendung

    Nicht ordnungsgemäß verpackte Baugruppen und Geräte können durch Beschädigungen wäh- rend des Transports Kosten verursachen. Bitte folgende Hinweise beachten, wenn dormakaba Produkte versendet werden. Dormakaba haftet nicht für Schäden an Produkten, die auf eine unzureichende Verpackung zurückzuführen sind. 15.1 Vorbereiten der Rücksendung •...
  • Seite 104 Verpackung/Rücksendung Technisches Handbuch • Adresse Ihres Unternehmens/Ansprechpartners. • Grund der Rücksendung, z. B. Reparaturaustausch. • Aussagekräftige Fehlerbeschreibung. Bei Rücksendungen aus Ländern außerhalb der EU ist zusätzlich eine Zollrechnung mit reellem Zollwert und Zolltarifnummer erforderlich. dormakaba c-lever pro - 08/2019...
