Installation

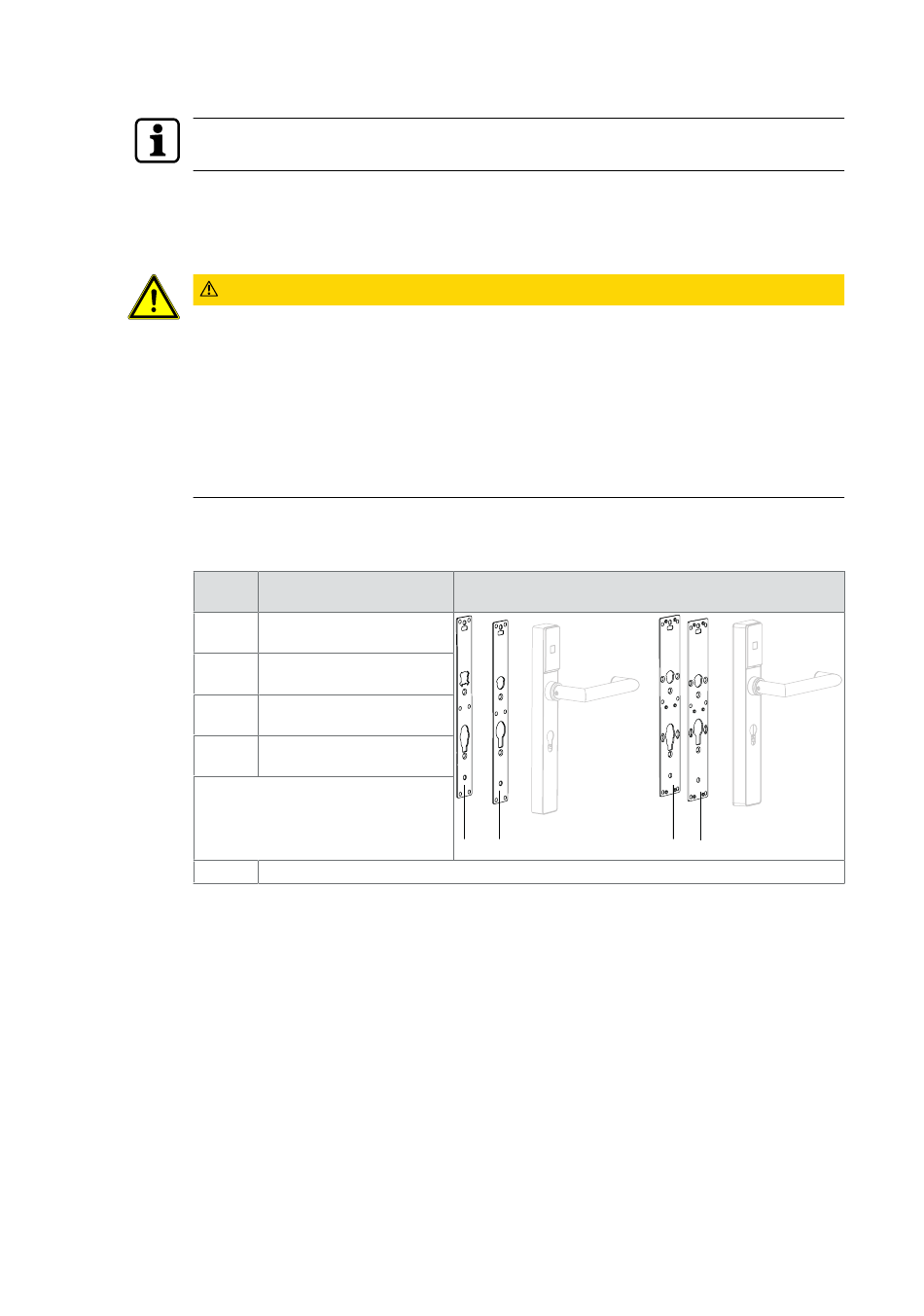

4.4 Befestigungslöcher bohren
Der verwendete Beschlag bestimmt die Position, die Anzahl und den Durchmesser der
Bohrungen.
Voraussetzungen
• Es sind an der Tür noch keine Bohrungen für die Befestigung des Geräts vorhanden.
• Der vorhandene Beschlag ist entfernt.
VORSICHT
Beschädigung der Elektronik durch Wasser.
Wasser, das sich im Schlosskasten staut und via Antennenkabel / Zylinder in den c-lever pro
eindringt, beschädigt die Elektronik.
Beschädigte Elektronik verhindert den Zugang.
• Sicherstellen, dass sich der Schlosskasten nicht mit Wasser füllt.
• Bei Bedarf einen Ablauf erstellen.
• Sicherstellen, dass die Regeln für Flucht- und Rettungswege eingehalten werden.
Vorgehen
• In untenstehender Tabelle die Positionsnummer der vorhandenen Rückplatte bestimmen.
Pos.
1*
2
3
4
*
Mithilfe der Positionsnummer die Masse aus der untenstehenden Abbildung bestimmen.
24 dormakaba c-lever pro
Kurzschild-Befestigung
Rückplattenbezeichnung
(Profil Lochmaß in mm)
PZ 85, 88, 92
RZ 94
PZ 70, 72
RZ 74, 78K
PZ 85, 88,92
RZ 94
PZ 70, 72
RZ 74
In diesem Dokument beschriebene Version
1 2
Technisches Handbuch
3
4
- 02/2021
