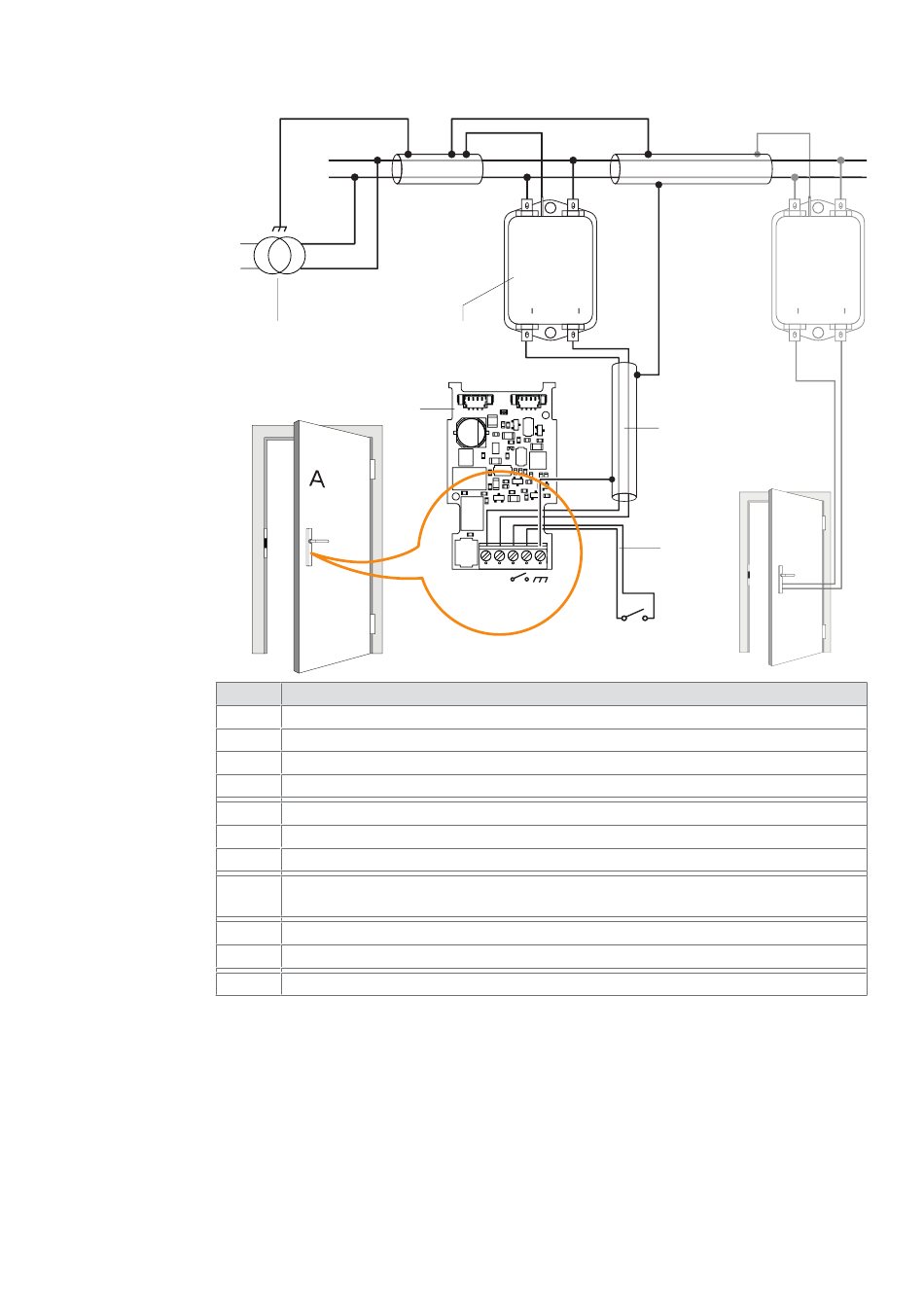

9.3 Installationsschema (Beispiel mit TouchGo)

230 V
Pos.
1
2
3
4
5
6
A
B
*

9.4 Installationsleitungen

Stromversorgungsleitung und Leitung zu externem Kontakt
Kabelquerschnitt: ≥0,25 mm
Länge: maximal 30 m
Abgeschirmt
- 02/2021
~
12-24 VAC
~
1
3
Stromversorgung
Sicherheitstransformator*
Filter FN2060-1
S-Modul
Installationsleitungen
Stromversorgungsleitung
Leitung zu Kontakt
Kontakt
Beispiele: Schalter, Taster, Zeitschalter oder Gebäudeleitsystem (Alarmanlage)
Tür A
Tür B
Siehe Technische Daten
(Aderdurchmesser: ≥0,56 mm)
2
N PE P
LINE
N P
2
+ -
~~
6
S-Modul
N PE P
LINE
N P
4
B
5
dormakaba c-lever pro
Kurzschild-Befestigung
