Installation
4.9 Außenbeschlag installieren
ACHTUNG
Quetsch- und Schergefahr von Kabeln durch unsachgemäße Installation oder
Verlegung.
Die Kabel so verlegen, dass eine Quetsch- oder Schergefahr ausgeschlossen ist.
ACHTUNG
Gefahr für elektronische Komponenten durch elektrostatische Entladung.
Durch unsachgemäßen Umgang mit elektronischen Leiterplatten oder Komponenten können
Schäden entstehen, die zum völligen Ausfall oder zu sporadischen Fehlern führen.
•
Bei Installation und Reparatur des Produkts sind die allgemeinen ESD–Schutzmaßnahmen
zu beachten.
4.9.1 Kurzschild-Befestigung
Version HAC (Drücker oberhalb des Zylinders)
Voraussetzungen
•
Der vorhandene Beschlag ist entfernt
•
Die Bohrungen sind vorhanden
•
Das Einsteckschloss ist nicht eingebaut
Vorgehen
•

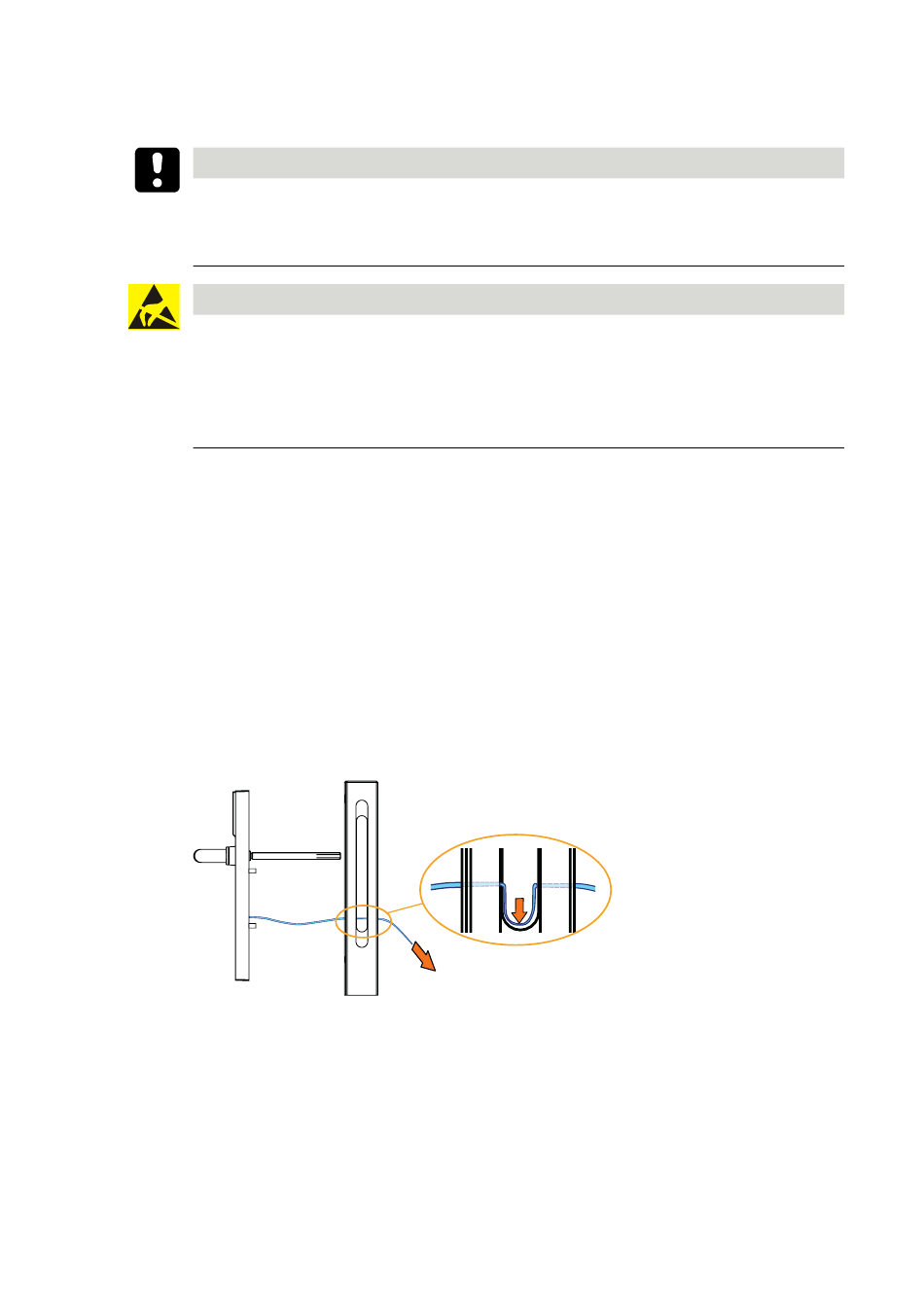

Das Antennenkabel durch den Zylinderausschnitt der Tür und des Schlosskastens stecken.
•
Den Außenbeschlag in der abgebildeten Position halten. (Den Drückerdorn des
Außenbeschlags noch nicht in die Tür stecken.)
•
Das Antennenkabel im Schlosskasten syphonartig nach unten verlegen.
•
Das Einsteckschloss so in die Schlosstasche schieben, dass das Antennenkabel unter dem
Schlosskasten liegt und nicht eingeklemmt wird.
34
dormakaba c-lever pro
Kurzschild-Befestigung
Technisches Handbuch
- 02/2021
