Technisches Handbuch
•

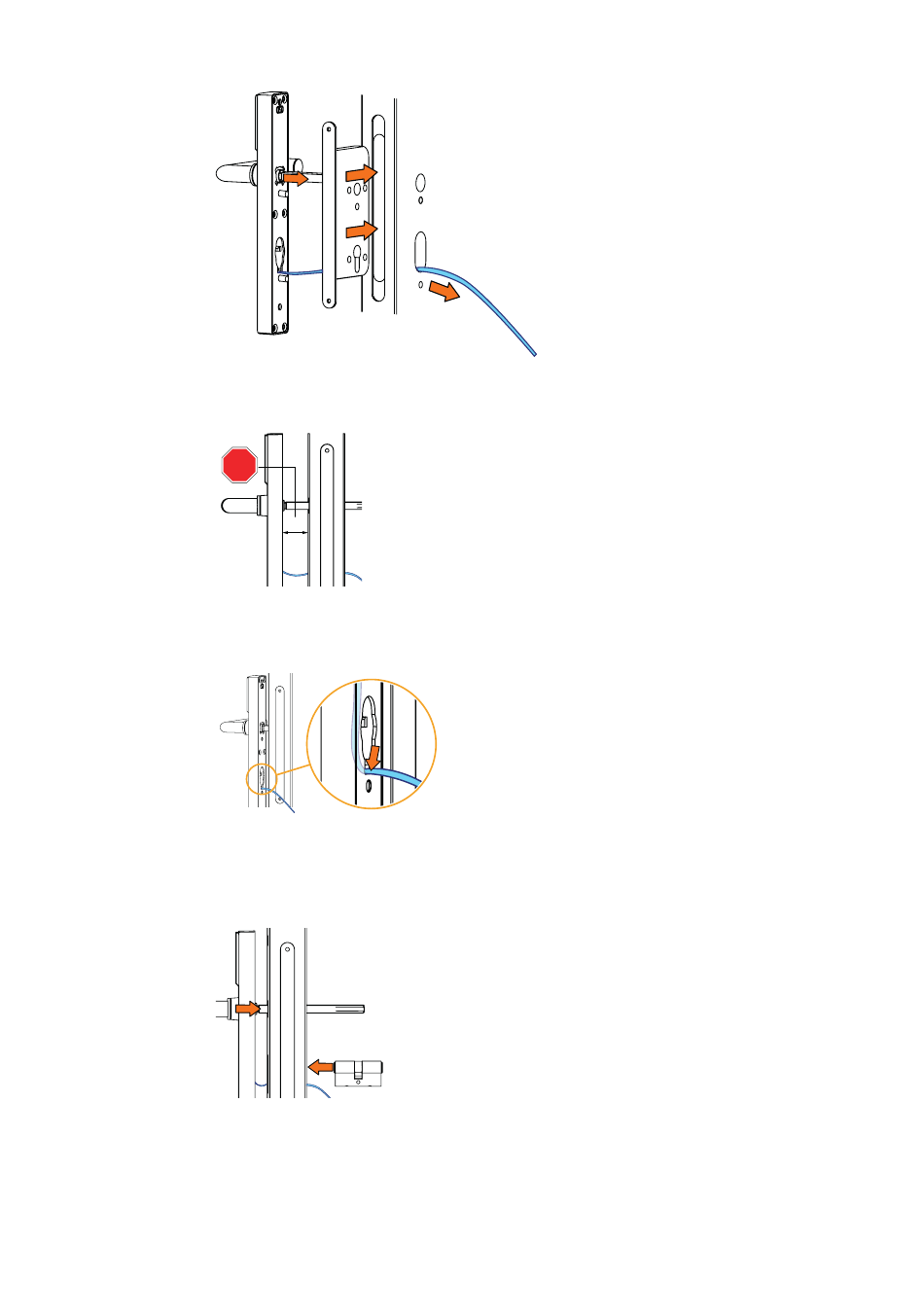

Den Drückerdorn des Außenbeschlags in die Nuss des Einsteckschlosses stecken, bis die
abgebildete Position erreicht ist.
STOP
•
Das Einsteckschloss festschrauben.
•
Das Antennenkabel im Außenbeschlag seitlich nach unten und unten aus der
Schließzylinderöffnung führen.
•
Mit Schließzylinder: Den Schließzylinder von der Innenseite der Tür in das Einsteckschloss
und den Außenbeschlag schieben.
Gleichzeitig den Außenbeschlag bis auf die Tür schieben.
•
Ohne Schließzylinder: Den Außenbeschlag bis auf die Tür schieben.
•
Sicherstellen, dass das Antennenkabel nicht eingeklemmt ist.
•
Das Antennenkabel vorsichtig in Richtung Türinnenseite ziehen.
•
Den Schließzylinder mit der Zylinder-Befestigungsschraube sichern, aber noch nicht
festziehen.
- 02/2021
40
Installation
dormakaba c-lever pro
35
Kurzschild-Befestigung
